Seite 1 Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI® UNIFY. Ce manuel MEG Z490 fournit une rapide présentation avec des illustrations explicatives qui vous aideront à...
Seite 2 Installing a Processor/ Installation des Prozessors/ Installer un processeur/ Установка процессора ⚽ https://youtu.be/4ce91YC3Oww Quick Start...
Seite 3 Installing DDR4 memory/ Installation des DDR4-Speichers/ Installer une mémoire DDR4/ Установка памяти DDR4 ⚽ http://youtu.be/T03aDrJPyQs DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2 Quick Start...
Seite 4 Connecting the Front Panel Header/ Anschließen der Frontpanel-Stiftleiste/ Connecter un connecteur du panneau avant/ Подключение разъемов передней панели ⚽ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch JFP1...
Seite 5 Installing the Motherboard/ Installation des Motherboards/ Installer la carte mère/ Установка материнской платы ⚽ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in Quick Start...
Seite 6 Connecting the Power Connectors/ Stromanschlüsse anschliessen/ Connecter les câbles du module d’alimentation/ Подключение разъемов питания ⚽ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1 Quick Start...
Seite 7 Installing SATA Drives/ Installation der SATA-Laufwerke/ Installer le disque dur SATA/ Установка дисков SATA ⚽ http://youtu.be/RZsMpqxythc Quick Start...
Seite 8 Installing a Graphics Card/ Einbau der Grafikkarte/ Installer une carte graphique/ Установка дискретной видеокарты ⚽ http://youtu.be/mG0GZpr9w_A VIII Quick Start...
Seite 9 Connecting Peripheral Devices/ Peripheriegeräte/ Connecter un périphérique anschliessen/ Подключение периферийных устройств Quick Start...
Seite 10 Power On/ Einschalten/ Mettre sous-tension/ Включение питания Quick Start...
Seite 11 Contents Safety Information ....................3 Specifications ......................4 JCORSAIR1 Connector Specification ..............9 Package contents ....................9 Rear I/O Panel ..................... 10 LAN Port LED Status Table .................. 10 Audio Ports Configuration ..................10 Realtek Audio Console ..................11 Installing Antennas ....................13 Overview of Components ..................
Seite 12 Onboard LEDs ...................... 37 EZ Debug LED ....................... 37 XMP LED ....................... 37 JPWRLED1: LED power input ................37 LED_SW1: EZ LED Control ................... 38 Debug Code LED ....................38 Hexadecimal Character Table ................38 Boot Phases ......................38 Debug Code LED Table ..................39 ACPI States Codes ....................
Seite 13 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
Seite 14 *** M2_3 bandwidth will swtich from x4 to x2 when PCI_E5 is inserted. **** Before using Intel Optane™ memory modules, please ensure that you have ® updated the drivers and BIOS to the latest version from MSI website. Continued on next page Specifications...
Seite 15 Continued from previous page Intel® Z490 Chipset ∙ Supports RAID 0, RAID1, RAID 5 and RAID 10 for SATA RAID storage devices ∙ Supports RAID 0, RAID 1 and RAID 5 for M.2 PCIe storage devices ∙ 1x Realtek® 8125B 2.5G LAN controller Intel®...
Seite 16 Continued from previous page ∙ 1x 24-pin ATX main power connector ∙ 2x 8-pin ATX 12V power connectors ∙ 6x SATA 6Gb/s connectors ∙ 3x M.2 slots (M-Key) ∙ 1x USB 3.2 Gen 2 10Gbps Type-C port ∙ 1x USB 3.2 Gen 1 5Gbps connector (supports additional 2 USB 3.2 Gen 1 5Gbps ports) ∙...
Seite 17 ∙ Drivers ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ Nahimic Audio Software ∙ MSI App Player(BlueStacks) ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙ Gaming Mode ∙...
Seite 18 Continued from previous page ∙ Cooling ▪ All Aluminum Design ▪ Frozr Heatsink Design ▪ Extended Heatsink Design ▪ M.2 Shield Frozr ▪ Pump Fan ▪ Smart Fan Control ∙ LED ▪ Mystic Light Extension (RGB) ▪ Mystic Light Extension (RAINBOW) ▪...
Seite 19 LED strips exceeds 8. HD120 RGB Fan SP120 RGB Fan LL120 RGB Fan Package contents Please check the contents of your motherboard package. It should contain: Motherboard MEG Z490 UNIFY User manual Documentation Case stand-off notification Quick installation guide Application Driver DVD...
Seite 20 Rear I/O Panel USB 3.2 Gen 2 10Gbps Type A PS/2 Combo port Audio Ports Clear CMOS 2.5 Gbps LAN button Optical Flash BIOS USB 3.2 Gen 2 USB 3.2 Gen 2x2 Button 10Gbps Type A 20Gbps Type C S/PDIF-Out USB 2.0 Type-A USB 3.2 Gen 1 Wi-Fi Antenna...
Seite 21 Realtek Audio Console After Realtek Audio Console is installed. You can use it to change sound settings to get better sound experience. Application Enhancement Device Selection Main Volume Connector Settings Jack Status ∙ Device Selection - allows you to select a audio output source to change the related options.
Seite 22 Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer Rear I/O Panel...
Seite 23 Installing Antennas 1. Combine the antenna with the base. 2. Screw two antenna cables tight to the WiFi antenna connectors as shown. 3. Place the antenna as high as possible. Rear I/O Panel...
Seite 24 Overview of Components CPU_FAN1 Processor PUMP_FAN1 Socket JCORSAIR1 SYS_FAN1 JRAINBOW2 CPU_PWR2 SYS_FAN6 CPU_PWR1 DIMMA1 DIMMA2 DIMMB1 DIMMB2 SYS_FAN5 ATX_PWR1 JUSB1 M2_1 PCI_E1 JUSB2 M2_2 SATA▼1▲2 JBAT1 PCI_E2 SATA▼3▲4 JBLK_U1 PCI_E3 M2_3 SATA▼5▲6 PCI_E4 JSLOW1 JLN1 JOC_FS1 JOC_RT1 PCI_E5 JTPM1 JFP2 JAUD1 JFP1 JCI1...
Seite 25 ∙ the CPU. ∙ Please retain the CPU protective cap after installing the processor. MSI will deal with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket. When installing a CPU, always remember to install a CPU heatsink. A CPU heatsink ∙...
Seite 26 It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer www.msi.com for more information on compatible memory. Overview of Components...
Seite 27 PCI_E1~5: PCIe Expansion Slots PCI_E1: PCIe 3.0 x16 (CPU) PCI_E2: PCIe 3.0 x1 (PCH) PCI_E3: PCIe 3.0 x8 (CPU) PCI_E4: PCIe 3.0 x1 (PCH) PCI_E5: PCIe 3.0 x4 (PCH) ⚠ Important PCI_E5 bandwidth will switch from x4 to x1 when M2_3 SSD is inserted. Multiple graphics cards installation recommendation Overview of Components...
Seite 28 ⚠ Important If you install a large and heavy graphics card, you need to use a tool such as MSI ∙ Gaming Series Graphics Card Bolster to support its weight to prevent deformation of the slot. ∙ For a single PCIe x16 expansion card installation with optimum performance, using the PCI_E1 slot is recommended.
Seite 29 M2_1~3: M.2 Slots (Key M) ⚽ Video Demonstration Watch the video to learn how to Install M.2 module. http://youtu.be/JCTFABytrYA M2_1 M2_2 M2_3 ⚠ Important Intel® RST only supports PCIe M.2 SSD with UEFI ROM. ∙ ∙ Intel® Optane™ Memory Ready for all M.2 slots. ∙...
Seite 30 3. Move the position of the standoffs according to your M.2 SSDs length if need. 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5. Secure the M.2 SSD in place with the supplied M.2 8.5H screw. 8.5H screw 30º...
Seite 31 SATA1~6: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 ⚠ Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...
Seite 32 JFP1, JFP2: Front Panel Connectors These connectors connect to the switches and LEDs on the front panel. Buzzer JFP2 Speaker Speaker - Buzzer + Buzzer - Speaker + Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED -...
Seite 33 CPU_PWR1~2, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground...
Seite 34 JBLK_U1: Base clock Plus connector You can use this connector to connect an external button. Press the button to increase the CPU base clock. JBLK_U1 (Short the jumper to increase the CPU base clock) V-Check Points Lite These voltage checkpoints are used to measure the current system voltages. A multimeter (not included) will be required to check voltages.
Seite 35 JSLOW1: Slow Mode Booting Jumper This jumper is used for LN2 cooling solution, that provides the extreme overclocking conditions, to boot at a stable processor frequency and to prevent the system from crashing. JLN1: Low Temperature Booting Jumper This jumper is used for liquid nitrogen cooling system to boot at an extreme low temperature.
Seite 36 JOC_RT1: OC Retry Button This connector allows you to connect a button. When you press and hold the button, the system will keep retrying OC items until it boot up successfully. JOC_RT1 Normal Retry OC (default) JOC_FS1: OC Force Enter BIOS Button This connector allows you to connect a button.
Seite 37 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JUSB1: USB 3.2 Gen 2 Type-C Connector This connector allows you to connect USB 3.2 Gen 2 Type-C connector on the front panel.
Seite 38 JUSB2: USB 3.2 Gen 1 Connector These connectors allow you to connect USB 3.2 Gen 1 5Gbps ports on the front panel. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power Ground No Pin ⚠...
Seite 39 In order to recharge your iPad,iPhone and iPod through USB ports, please install ∙ MSI® DRAGON CENTER utility. JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages.
Seite 40 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. You can follow the instruction below to adjust the fan connector to PWM or DC Mode.
Seite 41 JTBT1: Thunderbolt Add-on Card Connector This connector allows you to connect the add-on Thunderbolt I/O card. FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Intel RTD3 Connector This connector allows you to connect the RTD3 connector on the add-on Thunderbolt I/O card that supports RTD3. WAKE PWR EN Overview of Components...
Seite 42 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
Seite 43 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
Seite 44 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ Overview of Components...
Seite 45 (5V). In the case of 20% brightness, the connector supports up to 200 LEDs. ∙ Always turn off the power supply and unplug the power cord from the power outlet before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙ Overview of Components...
Seite 46 The JCORSAIR1 connector allows you to connect the CORSAIR Individually Addressable Lighting PRO RGB LED strips 5V or CORSAIR RGB fans with the CORSAIR fan hub. Once all items are connected properly, you can control the CORSAIR RGB LED strips and fans with MSI's software. JCORSAIR1 Data...
Seite 47 Onboard LEDs EZ Debug LED These LEDs indicate the debug status of the motherboard. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
Seite 48 LED_SW1: EZ LED Control This switch is used to switch on/ off all the LEDs of motherboard. LED_OFF LED_ON (Default) LED_SW1 Debug Code LED The Debug Code LED displays progress and error codes during and after POST. Refer to the Debug Code LED table for details. Debug Code LED Hexadecimal Character Table Hexadecimal...
Seite 49 Debug Code LED Table SEC Progress Codes Power on. Reset type detection (soft/hard) AP initialization before microcode loading System Agent initialization before microcode loading PCH initialization before microcode loading Microcode loading AP initialization after microcode loading System Agent initialization after microcode loading PCH initialization after microcode loading Cache initialization SEC Error Codes...
Seite 50 3C - 3E Post-Memory PCH initialization (PCH module specific) DXE IPL is started PEI Error Codes Memory initialization error. Invalid memory type or incompatible memory speed Memory initialization error. SPD reading has failed Memory initialization error. Invalid memory size or memory modules do not match Memory initialization error.
Seite 51 PCI Bus Request Resources PCI Bus Assign Resources Console Output devices connect Console input devices connect Super IO Initialization USB initialization is started USB Reset USB Detect USB Enable 9E -9F Reserved for future AMI codes IDE initialization is started IDE Reset IDE Detect IDE Enable...
Seite 52 PCI resource allocation error. Out of Resources No Space for Legacy Option ROM No Console Output Devices are found No Console Input Devices are found Invalid password Error loading Boot Option (LoadImage returned error) Boot Option is failed (StartImage returned error) Flash update is failed Reset protocol is not available S3 Resume Progress Codes...
Seite 53 ACPI States Codes The following codes appear after booting and the operating system into ACPI modes. System is entering S1 sleep state System is entering S2 sleep state System is entering S3 sleep state System is entering S4 sleep state System is entering S5 sleep state System is waking up from the S1 sleep state System is waking up from the S2 sleep state...
Seite 54 Installing OS, Drivers & Utilities Please download and update the latest utilities and drivers at www.msi.com Installing Windows® 10 1. Power on the computer. 2. Insert the Windows® 10 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
Seite 55 UEFI BIOS MSI UEFI BIOS is compatible with UEFI (Unified Extensible Firmware Interface) architecture. The UEFI BIOS firmware infrastructure has many new functions and advantages that traditional BIOS cannot achieve. It will fully support future PCs and devices that comply with UEFI firmware architecture.
Seite 56 BIOS Setup The default settings offer the optimal performance for system stability in normal conditions. You should always keep the default settings to avoid possible system damage or failure booting unless you are familiar with BIOS. ⚠ Important BIOS items are continuously update for better system performance. Therefore, the ∙...
Seite 57 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Insert the USB flash drive that contains the update file into the USB port.
Seite 58 1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of your USB flash drive. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.)
Seite 59 EZ Mode At EZ mode, it provides the basic system information and allows you to configure the basic setting. To configure the advanced BIOS settings, please enter the Advanced Mode by pressing the Setup Mode switch or F7 function key. Screenshot XMP Profile Setup Mode switch...
Seite 60 ∙ Language - allows you to select language of BIOS setup. ∙ System information - shows the CPU/ DDR speed, CPU/ MB temperature, MB/ CPU type, memory size, CPU/ DDR voltage, BIOS version and build date. ∙ Boot device priority bar - you can move the device icons to change the boot priority. The boot priority from high to low is left to right.
Seite 61 ∙ Favorites - click on this button or press the F3 key to show the Favorites window. It provides 5 menus for you to create personal BIOS menu where you can save and access favorite/ frequently-used BIOS setting items. ▪ To add a BIOS item to a favorite menu 1.
Seite 62 ▪ To delete a BIOS item from favorite menu 1. Select a BIOS item on favorite menu. 2. Right-click or press F2 key. 3. Choose Delete and click on OK. UEFI BIOS...
Seite 63 Advanced Mode Press Setup Mode switch or F7 function key can switch between EZ Mode and Advanced Mode in BIOS setup. BIOS menu BIOS menu selection selection Menu display ∙ BIOS menu selection - the following options are available: ▪ SETTINGS - allows you to specify the parameters for chipset and boot devices. ▪...
Seite 64 OC Menu This menu allows you to configure the frequencies and voltages for overclocking. Please note that, higher frequency and voltage may benefit overclocking capability but cause system un-stability. ⚠ Important Overclocking your PC manually is only recommended for advanced users. ∙...
Seite 65 ▶ Core X X of X xxxx MHz [Auto] Allows you to set the CPU ratios for different number of active cores. These items only appear when CPU Ratio Apply Mode set to Per Core. ▶ Turbo Ratio Offset Value [Auto] Sets the CPU Turbo ratio offset value.
Seite 66 ▶ Extreme Memory Profile (XMP) [Disabled] XMP (Extreme Memory Profile) is the overclocking technology by memory module. Please enable XMP or select a profile of memory module for overclocking the memory. This item will be available when the memory modules that support XMP is installed.
Seite 67 ▶ CPU Core Voltage Mode [Auto]* Sets the CPU Core voltage mode. ▶ CPU Voltages control [Auto] These options allow you to set the voltages related to CPU. If set to Auto, BIOS will set these voltages automatically or you can set it manually. ▶...
Seite 68 UEFI BIOS...
Seite 69 Inhalt Sicherheitshinweis ....................3 Spezifikationen ...................... 4 JCORSAIR1 Anschluss-Spezifikationen ............... 10 Packungsinhalt ....................10 Rückseite E/A ...................... 11 LAN Port LED Zustandstabelle ................11 Konfiguration der Audioanschlüsse ..............11 Realtek Audio Console ..................12 Antennen installieren ................... 14 Übersicht der Komponenten ................15 CPU Sockel ......................
Seite 70 Onboard LEDs ...................... 38 EZ Debug LED ....................... 38 XMP LED ....................... 38 JPWRLED1: LED Stromzufuhr ................38 LED_SW1: EZ LED-Steuerung ................39 Debug Code LED ....................39 Hexadezimalzeichen ..................... 39 Boot-Phasen ......................39 Debug-Code-LED-Tabelle ..................40 ACPI Status-Codes ....................44 CPU-Temperatur ....................
Seite 71 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
Seite 72 ∙ Dual-Kanal-Speicherarchitektur ∙ Unterstützt non-ECC, ungepufferte Speicher ∙ Unterstützt Intel® Extreme Memory Profile (XMP) * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com ∙ 3x PCIe 3.0 x16 Steckplätze (2 von CPU, 1 von PCH, unterstützt 16/0/4, 8/8/4) Erweiterung- ∙...
Seite 73 **** Bevor Sie Intel® Optane Speichermodule verwenden, stellen Sie bitte über ™ Downloads von der MSI Website sicher, dass die Treiber und das BIOS auf dem neuesten Stand sind. Intel® Z490 Chipsatz ∙ Unterstützt RAID 0, RAID1, RAID 5 und RAID 10 für SATA RAID Speichergeräte...
Seite 74 Fortsetzung der vorherigen Seite ∙ Intel® Z490 Chipsatz ▪ 4x USB 3.2 Gen 2 10Gbit/s Anschlüsse (3 Typ-A Anschlüsse an der rückseitigen Anschlussleiste, 1 Typ-C interner Anschluss) ▪ 4x USB 3.2 Gen 1 5Gbit/s Anschlüsse (2 Typ-A Anschlüsse an der rückseitigen Anschlussleiste, 2 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung) ▪...
Seite 75 Fortsetzung der vorherigen Seite ∙ 1x 24-poliger ATX Stromanschluss ∙ 2x 8-polige ATX 12V Stromanschlüsse ∙ 6x SATA 6Gb/s Anschlüsse ∙ 3x M.2 Steckplätze (M-Key) ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (unterstützt zusätzliche 2 USB 3.2 Gen 1 5Gbit/s Anschlüsse) ∙...
Seite 76 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ Nahimic Audio Software ∙ MSI App Player (BlueStacks) ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome , Google Toolbar, Google Drive ™ ∙ Norton Internet Security Solution ™...
Seite 77 Fortsetzung der vorherigen Seite ∙ Kühlung ▪ Voll-Aluminium-Design ▪ Frozr Heatsink Design ▪ MOSFET Baseplate ▪ M.2 Shield Frozr ▪ Pump-Lüfter ▪ Smart-Lüftersteuerung ∙ LED ▪ Mystic Light ▪ Mystic Light Extension (RGB) ▪ Mystic Light Extension (RAINBOW) ▪ Mystic Light Extension (CORSAIR) ▪...
Seite 78 Helligkeit auf 20 Prozent empfohlen. HD120 RGB Lüfter SP120 RGB Lüfter LL120 RGB Lüfter Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard MEG Z490 UNIFY Benutzerhandbuch Dokumentation Notifizierung für Gehäuse-abstandshalter Schnellinstallationsanleitung Anwendung Treiber-DVD Kabel...
Seite 79 Rückseite E/A USB 3.2 Gen 2 10Gbit/s Typ-A PS/2 Combo Anschluss Audioanschlüsse Clear CMOS 2,5 Gbit/s LAN Taste Optischer Flash BIOS USB 3.2 Gen 2 USB 3.2 Gen 2x2 S/PDIF- Taste 10Gbit/s Typ-A 20Gbit/s Typ-C Ausgang USB 2.0 Typ-A USB 3.2 Gen 1 Wi-Fi Antennen- 5Gbit/s TypA anschlüsse...
Seite 80 Realtek Audio Console Nach der Installation des Realtek Audio Console-Treibers, können Sie die Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen. Optimierungen Geräteauswahl Lautstärke Anschluss Verbindungsstatus ∙ Geräteauswahl - Ermöglicht die Auswahl der Audio-Ausgangs Quelle. Das aktuell aktivierte Gerät ist mit einem Haken gekennzeichnet. ∙...
Seite 81 Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer Rückseite E/A...
Seite 82 Antennen installieren 1. Verbinden Sie Antenne mit dem Antennenfuß. 2. Schrauben Sie, wie gezeigt, die Antennen fest an die Wi-Fi Antennenanschlüsse. 3. Positionieren Sie die Antennen so hoch wie möglich. Rückseite E/A...
Seite 83 Übersicht der Komponenten CPU_FAN1 Prozessor PUMP_FAN1 Sockel JCORSAIR1 SYS_FAN1 JRAINBOW2 CPU_PWR2 SYS_FAN6 CPU_PWR1 DIMMA1 DIMMA2 DIMMB1 DIMMB2 SYS_FAN5 ATX_PWR1 JUSB1 M2_1 PCI_E1 JUSB2 M2_2 SATA▼1▲2 JBAT1 PCI_E2 SATA▼3▲4 JBLK_U1 PCI_E3 M2_3 SATA▼5▲6 PCI_E4 JSLOW1 JLN1 JOC_FS1 JOC_RT1 PCI_E5 JTPM1 JFP2 JAUD1 JFP1 JCI1...
Seite 84 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
Seite 85 DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com Übersicht der Komponenten...
Seite 86 PCI_E1~5: PCIe Erweiterungssteckplätze PCI_E1: PCIe 3.0 x16 (CPU) PCI_E2: PCIe 3.0 x1 (PCH) PCI_E3: PCIe 3.0 x8 (CPU) PCI_E4: PCIe 3.0 x1 (PCH) PCI_E5: PCIe 3.0 x4 (PCH) ⚠ Wichtig Die PCI_E5-Bandbreite wechselt von x4 auf x1, wenn eine M2_3-SSD eingesetzt wird.. Mehrere Grafikkarten Einbauempfehlung Übersicht der Komponenten...
Seite 87 ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.. ∙ Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden. Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der ∙...
Seite 88 M2_1~3: M.2 Steckplätze (Key M) ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation eines M.2 Moduls finden Sie im Video. M2_1 http://youtu.be/JCTFABytrYA M2_2 M2_3 ⚠ Wichtig Intel RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ∙ ® ∙ Intel Optane Technik unterstützt alle M.2 Steckplätze.
Seite 89 3. Wählen Sie die Montageposition entsprechend Ihrer M.2 SSD Länge. 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5. Schrauben Sie den M.2 SSD mit 8,5H M.2-Schraube. 8,5H Schraube 30º 30º Abstandshalter 6. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn. Übersicht der Komponenten...
Seite 90 SATA1~6: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙...
Seite 91 JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. Buzzer JFP2 Speaker Speaker - Buzzer + Buzzer - Speaker + Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch...
Seite 92 CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠...
Seite 93 JBLK_U1: Basistakt Plus Anschluss Mit diesen Anschlüssen können Sie die externen Tasten anschließen. Drücken Sie die Taste, die mit JBLK_U1 verbunden ist, um die CPU-Basistaktfrequenz zu erhöhen. JBLK_U1 (Schließen Sie die Steckbrücke kurz, um die CPU- Basistaktfrequenz zu erhöhen) Spannungsmesspunkte Lite (V-Check Points) Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu messen.
Seite 94 JSLOW1: Slow Mode Booting Steckbrücke Die Steckbrücke wird für die LN2-Kühlungen verwendet. Der Slow Mode startet den Prozessor in einer stabilen Frequenz und verhindert dadurch einen Systemcrash. JLN1: Steckbrücke für den Start bei niedrigen Temperaturen Diese Steckbrücke wird beim Einsatz eines Flüssigstickstoff-Kühlsystems verwendet, um das System bei extrem niedrigen Temperaturen starten zu können.
Seite 95 JOC_RT1: OC Retry Taste Mit diesem Anschluss können Sie eine Taste anschließen. Wenn Sie die Taste drücken und halten, wird das System die OC-Elemente immer wieder ansprechen, bis es erfolgreich gebootet ist. JOC_RT1 Normal Das System wird die (Standardwert) OC-Einstellungen wiederholen JOC_FS1: OC Force Enter BIOS Taste Mit diesem Anschluss können Sie eine Taste anschließen.
Seite 96 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JUSB1: USB 3.2 Gen 2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 Typ-C Anschluss auf dem Frontpanel verbinden.
Seite 97 JUSB2: USB 3.2 Gen 1 Anschluss Mit diesem Anschluss können Sie die USB 3.2 Gen 1 Anschlüsse auf dem Frontpanel verbinden. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power Ground No Pin ⚠...
Seite 98 (Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. ∙ Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI DRAGON CENTER Software. ® JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.
Seite 99 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung.
Seite 100 JTBT1: Anschluss für Thunderbolt-Erweiterungskarte Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt- Erweiterungskarte anschließen. FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Intel RTD3 Anschluss Mit diesem Anschluss können Sie den RTD3-Anschluss an die Thunderbolt-E / A-Zusatzkarte anschließen mit RTD3-Unterstützung anschließen. WAKE PWR EN Übersicht der Komponenten...
Seite 101 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Seite 102 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
Seite 103 R/B) mit der maximalen Leistung von 3 A (12 V). Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten...
Seite 104 3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten...
Seite 105 JCORSAIR1: CORSAIR Anschluss Mit dem JCORSAIR1 Anschluss können Sie CORSAIR einzeln adressierbare RGB-LED- Strips (5 V) oder CORSAIR RGB LED Lüfter mit dem CORSAIR-Lüfter-Hub verbinden. Nach ordnungsgemäßem Anschluss können Sie die MSI-Software zur Steuerung der CORSAIR RGB LED-Streifen und Lüfter verwenden. JCORSAIR1...
Seite 106 Onboard LEDs EZ Debug LED Diese LEDs zeigen den Debug-Status des Motherboards an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft. BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
Seite 107 LED_SW1: EZ LED-Steuerung Mit diesem Schalter werden alle LEDs des Motherboards ein- und ausgeschaltet. LED_AUS LED_EIN (Standard) LED_SW1 Debug Code LED Die Debug-Code-LED-Anzeige zeigt den Fortschritt und das Fehlercode während und nach dem POST-Vorgang an. Einzelheiten entnehmen Sie bitte der Debug-Code LED- Tabelle.
Seite 108 Debug-Code-LED-Tabelle SEC-Fortschritt-Codes Computerstart. Reset Typ-Erkennung (Soft/Hard-Reset) AP-Initialisierung vor dem Mikrocode-Ladevorgang System-Agent-Initialisierung vor dem Mikrocode- Ladevorgang PCH-Initialisierung vor dem Mikrocode- Ladevorgang Mikrocode-Ladevorgang Nach der Mikrocode-Ladung initialisiert die AP AP-Initialisierung nach dem Mikrocode- Ladevorgang PCH-Initialisierung nach dem Mikrocode- Ladevorgang Cache-Initialisierung SEC-Fehler-Codes 0C - 0D Reserviert für zukünftige AMI SEC Fehler-Codes Der Microcode wurde nicht gefunden Der Microcode wurde nicht geladen...
Seite 109 PEI-Fehler-Codes Die Speicher-Initialisierung ist fehlgeschlagen. Ungültiger Speichertyp oder nicht kompatible Speichergeschwindigkeit Die Speicher-Initialisierung ist fehlgeschlagen. Die SPD-Lesung ist fehlgeschlagen Die Speicher-Initialisierung ist fehlgeschlagen. Ungültige Speichergröße oder nicht abgestimmte Speichermodule Die Speicher-Initialisierung ist fehlgeschlagen. Kein nutzbarer Speicher erkannt Unspezifizierte Speicher-Initialisierungsfehler Speicher ist nicht installiert Ungültiger CPU-Typ oder Geschwindigkeit Inkompatibilität der CPU Der CPU-Selbsttest ist fehlgeschlagen oder es liegt ein CPU-Cache-Fehler vor...
Seite 110 Verbindung der Konsolen-Ausgangsgeräte Verbindung der Konsolen-Eingangsgeräte Super-IO-Initialisierung USB-Initialisierung wird gestartet USB-Rücksetzung USB-Erkennung USB-Aktivierung 9E -9F Reserviert für zukünftige AMI-Codes IDE Initialisierung wird gestartet IDE-Rücksetzung IDE-Erkennung IDE-Aktivierung SCSI Initialisierung wird gestartet SCSI-Rücksetzung SCSI-Erkennung SCSI-Aktivierung Bereite Kennwortüberprüfung vor Beginn der Einstellung Warten auf Eingabe Bereit für Boot-Event Legacy Boot Event Beendet das Boot-Services-Event...
Seite 111 Kein Konsolen-Ausgangsgerät gefunden Kein Konsolen-Eingangsgeräte gefunden Ungültiges Passwort Fehler beim Laden der Boot-Option (Load-Image gibt Fehler zurück) Boot Option ist fehlgeschlagen (Start-Image gibt Fehler zurück) Flash-Update ist fehlgeschlagen Das Reset-Protokoll steht nicht zur Verfügung S3 Wiederaufnahme Fortschritt-Codess S3-Wiederaufnehmen wird gestartet (S3-Wiederaufnehmen-PPI wird von DXE IPL aufgerufen) Führt das S3-Boot-Skript aus Veröffentlicht Video neu OS S3 Ruhezustand...
Seite 112 ACPI Status-Codes Nach dem Start erscheinen die folgende Codes und versetzen das Betriebssystem in den ACPI-Modus. Das System geht in den Ruhezustand S1 Das System geht in den Ruhezustand S2 Das System geht in den Ruhezustand S3 Das System geht in den Ruhezustand S4 Das System geht in den Ruhezustand S5 Das System beendet den Ruhezustand S1 Das System beendet den Ruhezustand S2...
Seite 113 Installation von OS, Treibern und Utilities Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows ® 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10 Disk oder das USB-Flashlaufwerk in das optisches ®...
Seite 114 UEFI BIOS MSI UEFI BIOS is compatible with UEFI (Unified Extensible Firmware Interface) architecture. The UEFI BIOS firmware infrastructure has many new functions and advantages that traditional BIOS cannot achieve. It will fully support future PCs and devices that comply with UEFI firmware architecture.
Seite 115 BIOS Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. ⚠ Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich ∙...
Seite 116 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
Seite 117 MSI Website. ® 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB-Flash-Speichers. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker. (Sie benötigen keine CPU und keinen Speicher zu installieren) 4.
Seite 118 EZ Modus Im EZ-Modus können Sie die Grundinformationen des Systems einsehen und grundlegende Einstellungen konfigurieren. Um sich die erweiterten BIOS- Einstellungen anzeigen zu lassen, aktivieren Sie bitte den Erweiterten Modus durch Drücken des Setup Modus Schalter oder der Funktionstaste F7. Screenshot XMP Profile Setup Modus Schalter...
Seite 119 ∙ Sprache - Hier können Sie die Sprache der BIOS-Einstellungen auswählen. ∙ Systeminformationen - Diese zeigt CPU/ DDR-Frequenz, CPU/ MB-Temperatur, MB/ CPU-Typ, Speicherkapazität, CPU/ DDR-Spannung, BIOS-Version und Erstellungs-Datum. ∙ Boot-Geräte Prioritätsleiste - Sie können die Gerätesymbole verschieben, um die Startreihenfolge zu ändern. Die Bootreihenfolge sind mit “hoch”(links) bis “niedrig” (rechts) bezeichnet.
Seite 120 ∙ Favoriten - Klicken Sie auf diese Schaltfläche oder drücken Sie die Taste F3, um das Fenster Favoriten anzuzeigen. Es bietet fünf Menüs zum Erstellen eines persönlichen BIOS-Menüs, in dem Sie bevorzugte/ häufig verwendete BIOS-Einstellungsoptionen speichern und darauf zugreifen können. ▪...
Seite 121 ▪ Um ein BIOS-Punkte von Favoritenmenü zu löschen 1. Wählen Sie einen BIOS-Eintrag auf einer Favoritenmenü. 2. Klicken Sie mit der rechten Maustaste oder drücken Sie die Taste F2. 3. Wählen Sie Delete aus und klicken Sie auf OK. UEFI BIOS...
Seite 122 Erweiterter Modus Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln. BIOS-Menü BIOS-Menü -Auswahl -Auswahl Menüanzeige ∙ BIOS-Menü-Auswahl - Die folgenden Optionen stehen zur Verfügung. ▪ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot- Geräte angeben.
Seite 123 OC Menü In diesem Menü können Sie die Frequenzen und Spannungen für das Übertakten konfigurieren. Bitte beachten Sie, dass höhere Frequenzen und Spannungen die Übertaktungsfähigkeit verbessern können, jedoch zu einer Instabilität des Systems führen. ⚠ Wichtig Die Übertaktung ist nur für fortgeschrittene Benutzer zu empfehlen. ∙...
Seite 124 ▶ Target CPU Turbo Ratio Group X [Auto] Legt den CPU-Turbo-Multiplikator für eine festgelegte Gruppe von CPU-Kernen fest. Der eingestellte Wert des CPU-Turbo-Multiplikators sollte nicht höher sein als der Wert der vorangegangenen CPU-Kern-Gruppe. Diese Option kann nur geändert werden, wenn CPU Ratio Apply Mode auf Turbo Ratio eingestellt. ▶...
Seite 125 ▶ CPU Base Clock (MHz) [Default] Hier können Sie den CPU Grundtakt anpassen. Sie können die CPU übertakten, indem Sie diesen Wert verändern. Bitte beachten Sie, dass die Übertaktung (und das Ergebnis) und die Stabilität nicht gewährleistet sind. Diese Option wird angezeigt, wenn der installierte Prozessor diese Funktion unterstützt.
Seite 126 ▶ Advanced DRAM Configuration Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Der Anwender kann die Speicher-Timing für jeden Kanal des Speichers einstellen. Das System könnte nach dem Ändern der Speicher-Timings instabil werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-Daten und stellen Sie die Standardeinstellungen wieder her.
Seite 127 ▶ CPU Memory Changed Detect [Enabled]* Aktiviert/Deaktiviert die Systemwarnmeldung beim Booten, wenn die CPU oder der Hauptspeicher ersetzt wurde. [Enabled] Das System zeigt eine Warnmeldung beim Systemstart und lädt die Default-Einstellungen für neue Geräte. [Disabled] Deaktivierung der Funktion und Beibehaltung der aktuellen BIOS- Einstellungen.
Seite 128 UEFI BIOS...
Seite 129 Table des matières Informations de sécurité ..................3 Spécifications ......................4 Spécifications du connecteur JCORSAIR1 ............10 Contenu ........................ 11 Panneau arrière Entrée / Sortie ................. 12 Tableau explicatif de l’état de la LED du port LAN ..........12 Configuration des ports audio ................12 Realtek Audio Console ..................
Seite 130 Indicateurs LED embarqués ................39 EZ Debug LED ....................... 39 Indicateur LED du mode XMP ................39 JPWRLED1 : Indicateur LED de l’entrée d’alimentation ........39 LED_SW1 : Contrôle EZ LED ................40 Debug Code LED ....................40 Tableau des caractères hexadécimaux..............40 Phase de démarrage ....................
Seite 131 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
Seite 132 ∙ Support mode double canal ∙ Support non-ECC, mémoire un-buffered ∙ Support Intel® Extreme Memory Profile (XMP) * Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible. ∙ 3 x slots PCIe 3.0 x16 (2 depuis CPU, 1 depuis PCH, support 16/0/4, 8/8/4)* Slots d’extension...
Seite 133 **** Avant d’utiliser les modules de mémoire Intel® Optane™, veuillez vous assurer d’avoir mis à jour les pilotes et le BIOS avec la dernière version disponible sur le site officiel MSI. Chipset Intel® Z490 ∙ Support RAID 0, RAID1, RAID 5 et RAID 10 pour les RAID périphériques de stockage SATA...
Seite 134 Suite du tableau sur la page précédente ∙ Chipset Intel® Z490 ▪ 4 x ports USB 3.2 Gen 2 10 Gb/s (3 ports Type-A sur le panneau arrière, 1 connecteur interne Type-C ) ▪ 4 x ports USB 3.2 Gen 1 5 Gb/s (2 ports Type-A sur le panneau arrière, 2 ports par l’intermédiaire du connecteur USB interne) ▪...
Seite 135 Suite du tableau sur la page précédente ∙ 1 x connecteur d’alimentation principal ATX à 24 broches ∙ 2 x connecteurs d’alimentation ATX 12 V à 8 broches ∙ 6 x connecteurs SATA 6 Gb/s ∙ 3 x slots M.2 (Touche M) ∙...
Seite 136 ∙ Pilotes ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ Nahimic Audio Logiciel ∙ MSI App Player (BlueStacks) ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙...
Seite 137 Suite du tableau sur la page précédente ∙ Audio ▪ Audio Boost HD ▪ Nahimic 3 ▪ Voice Boost ∙ Network ▪ 2.5G LAN ▪ LAN Manager ▪ Intel WiFi ∙ Cooling ▪ All Aluminum Design ▪ Frozr Heatsink Design ▪...
Seite 138 Suite du tableau sur la page précédente ∙ Protection ▪ Steel Armor PCI-E ▪ Pre-installed I/O Shielding Fonctions spéciales ∙ Expérience ▪ Bouton intelligent ▪ Dragon Center ▪ Click BIOS 5 Spécifications du connecteur JCORSAIR1 Produits CORSAIR à LED RGB supporté Connexion maximale Ruban LED RGB Lighting Node PRO * Il est recommandé...
Seite 139 Contenu Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit contenir : Carte mère MEG Z490 UNIFY Manuel d’utilisation Avertissement pour l’installation des Documentation entretoises Guide d’installation rapide Application DVD de pilotes Câble Câble SATA 6G (2 câbles/paquet) Antenne Wi-Fi Insigne pour châssis...
Seite 140 Panneau arrière Entrée / Sortie USB 3.2 Gen 2 10 Gb/s Type A Port combo PS/2 Ports audio Bouton Clear 2,5 Gb/s LAN CMOS Sortie S/PDIF Bouton USB 3.2 Gen 2 USB 3.2 Gen 2x2 optique Flash BIOS 10 Gb/s Type A 20 Gb/s Type C USB 2.0 Type-A USB 3.2 Gen 1...
Seite 141 Realtek Audio Console Après l’installation de Realtek Audio Console, vous pouvez l’utiliser pour modifier les paramètres du son afin d’obtenir une meilleure expérience sonore. Amélioration d’application Sélection du périphérique Volume principal Paramètres du connecteur Etat des prises Jack ∙ Sélection du périphérique - vous permet de sélectionner une source de sortie audio pour en modifier les paramètres.
Seite 142 Illustration de l’utilisation des ports audio dédiés au casque et au microphone Illustration de l’utilisation du port audio dédié aux haut-parleurs AUDIO INPUT Illustration de l’utilisation des ports audio dédiés aux haut-parleurs 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer Panneau arrière Entrée / Sortie...
Seite 143 Installation des antennes 1. Combiner l’antenne avec la base. 2. Vissez fermement les antennes aux connecteurs d’antenne Wi-Fi comme indiqué ci-dessous. 3. Placez les antennes le plus haut possible. Panneau arrière Entrée / Sortie...
Seite 144 Vue d’ensemble des composants CPU_FAN1 Socket processeur PUMP_FAN1 JCORSAIR1 SYS_FAN1 JRAINBOW2 CPU_PWR2 SYS_FAN6 CPU_PWR1 DIMMA1 DIMMA2 DIMMB1 DIMMB2 SYS_FAN5 ATX_PWR1 JUSB1 M2_1 PCI_E1 JUSB2 M2_2 SATA▼1▲2 JBAT1 PCI_E2 SATA▼3▲4 JBLK_U1 PCI_E3 M2_3 SATA▼5▲6 PCI_E4 JSLOW1 JLN1 JOC_FS1 JOC_RT1 PCI_E5 JTPM1 JFP2 JAUD1 JFP1...
Seite 145 Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer que vos ∙ composants soient capables de tolérer l’overclocking. Prenez note que l’utilisation au-delà des spécifications du constructeur n’est pas recommandée. MSI® ne garantit pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.
Seite 146 ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire ∙ compatible. Vue d’ensemble des composants...
Seite 147 PCI_E1~5 : Slots d’extension PCIe PCI_E1 : PCIe 3.0 x16 (CPU) PCI_E2 : PCIe 3.0 x1 (PCH) PCI_E3 : PCIe 3.0 x8 (CPU) PCI_E4 : PCIe 3.0 x1 (PCH) PCI_E5 : PCIe 3.0 x4 (PCH) ⚠ Important La bande passante PCI_E5 passera de x4 à x1 lorsqu’un SSD M2_3 sera inséré. Installation recommandée pour une configuration multi-GPU Vue d’ensemble des composants...
Seite 148 Important Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot. ∙ Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
Seite 149 M2_1~3 : Slots M.2 (Touche M) ⚽ Vidéo de démonstration Référez-vous à la vidéo d’installation du module M.2. http://youtu.be/JCTFABytrYA M2_1 M2_2 M2_3 ⚠ Important La technologie Intel® RST supporte seulement un SSD M.2 PCIe avec une mémoire ∙ ROM UEFI. Intel®...
Seite 150 3. Si nécessaire, déplacez l’entretoise de manière à l’adapter à la longueur du SSD M.2. 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5. Fixez le SSD M.2 avec une vis M.2 8.5H. Vis 8.5H 30º...
Seite 151 SATA1~6 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...
Seite 152 JFP1, JFP2 : Connecteurs de panneau avant Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant. Buzzer JFP2 Speaker Speaker - Buzzer + Buzzer - Speaker + Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED -...
Seite 153 CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground...
Seite 154 JBLK_U1 : Connecteur Fréquence de base Vous pouvez utiliser ce connecteur pour y brancher un bouton externe. Appuyez sur ce bouton pour augmenter la fréquence de base du processeur. JBLK_U1 (Utilisez un cavalier ici pour augmenter la fréquence de base du processeur) V-Check Points Lite Ces points de mesure de tension servent à...
Seite 155 JSLOW1 : Cavalier de démarrage du mode ralenti Ce cavalier est utilisé pour la solution de refroidissement LN2, prenant en charge les conditions extrêmes d’overclocking, et assurent le démarrage du processeur à une fréquence stable, ce qui évite le crash du système. JLN1 : Cavalier de démarrage à...
Seite 156 JOC_RT1 : Bouton OC Retry Ce connecteur vous permet de connecter un bouton. Lorsque vous appuyez sur le bouton et que vous le maintenez enfoncé, le système continuera à relancer l’overlocking jusqu’à ce qu’il réussisse à démarrer. JOC_RT1 Normal Retry OC (défaut) JOC_FS1 : Bouton OC Force Enter BIOS Ce connecteur vous permet de connecter un bouton.
Seite 157 JAUD1 : Connecteur audio avant Ce connecteur se lie aux jacks audio du panneau avant. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JUSB1 : Connecteur USB 3.2 Gen 2 Type-C Ce connecteur vous permet de relier un port USB 3.2 Gen 2 Type-C sur le panneau avant.
Seite 158 JUSB2 : Connecteur USB 3.2 Gen 1 Ce connecteur vous permet de relier un port USB 3.2 Gen 1 5 Gb/s sur le panneau avant. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power...
Seite 159 Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez ∙ installer l’utilitaire MSI® DRAGON CENTER. JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations.
Seite 160 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
Seite 161 JTBT1 : Connecteur de carte additionnelle Thunderbolt Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S. FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3 : Connecteur Intel RTD3 Ce connecteur vous permet de brancher le connecteur RTD3 sur la carte additionnelle Thunderbolt.
Seite 162 JCI1 : Connecteur intrusion châssis Ce connecteur est relié à un câble d’interrupteur intrusion châssis. Normal Commencer l’activité (défaut) instrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC. 2.
Seite 163 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à...
Seite 164 Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le câble d’alimentation de la prise électrique. Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. ∙ Vue d’ensemble des composants...
Seite 165 Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre ∙ l’alimentation et à débrancher le câble d’alimentation de la prise électrique. ∙ Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED. Vue d’ensemble des composants...
Seite 166 PRO adressable individuellement 5 V ou un ventilateur RGB de marque CORSAIR via un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque CORSAIR avec un logiciel MSI dédié. JCORSAIR1 Data...
Seite 167 Indicateurs LED embarqués EZ Debug LED Ces LEDs indiquent l’état de débogage de la carte mère. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué.
Seite 168 LED_SW1 : Contrôle EZ LED Cet interrupteur est utilisé pour allumer et éteindre toutes les LED de la carte mère. LED_OFF LED_ON (Défaut) LED_SW1 Debug Code LED La Debug Code LED affiche les codes de progression et d’erreur pendant et après le processus de POST.
Seite 169 Tableau de Debug Code LED Codes de progression SEC Sous tension. Détection du type de réinitialisation (soft/hard) Initialisation AP avant chargement du microcode Initialisation de l’agent système avant chargement du microcode Initialisation PCH avant chargement du microcode Chargement du microcode Initialisation AP après chargement du microcode Initialisation de l’agent système après chargement du microcode Initialisation PCH après chargement du microcode...
Seite 170 L’initialisation de la post-mémoire du PCH est lancée 3C - 3E Initialisation de la post-mémoire du PCH (module PCH spécifique) DXE IPL est lancé Codes d’erreur PEI Erreur d’initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible Erreur d’initialisation de la mémoire.
Seite 171 Initialisation du contrôleur de branchement à chaud du bus PCI Enumération du bus PCI 32 Demande des ressources du bus PCI Distribution des ressources du bus PCI Connexion du périphérique de sortie de console Connexion du périphérique d’entrée de console Initialisation Super IO L’initialisation USB est lancée Réinitialisation USB...
Seite 172 Erreur d’initialisation du PCH Certains protocoles architecturaux ne sont pas disponibles Erreur d’allocation des ressources PCI. Manque de ressources Aucun espace pour les options Legacy de la mémoire ROM Aucun périphérique de sortie de console n’est trouvé Aucun périphérique d’entrée de console n’est trouvé Mot de passe invalide Erreur lors du chargement de l’option de démarrage (erreur LoadImage) Echec de l’option de démarrage (erreur StartImage)
Seite 173 Codes d’état ACPI Les codes suivants apparaissent après le démarrage et après l’entrée du système d’exploitation en mode ACPI. Le système entre en état de veille S1 Le système entre en état de veille S2 Le système entre en état de veille S3 Le système entre en état de veille S4 Le système entre en état de veille S5 Le système sort de l’état de mode veille S1...
Seite 174 Installer OS, Pilotes et Utilitaires Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows® 10 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows® 10 dans votre ordinateur.
Seite 175 UEFI BIOS Le BIOS UEFI de MSI est compatible avec l’architecture UEFI (Unified Extensible Firmware Interface). L’infrastructure du firmware du BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages que le BIOS traditionnel ne peut pas atteindre. Il supportera complètement les futurs PC et les appareils conformes à...
Seite 176 Configuration du BIOS Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d’endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.
Seite 177 Avant la mise à jour : Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur la clé USB. Mettre le BIOS à jour : 1. Connectez la clé USB contenant le profil au port USB.
Seite 178 3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.) 4. Branchez la clé USB contenant le fichier MSI.ROM au Port Flash BIOS situé sur le panneau arrière Entrée/Sortie. 5. Appuyez sur le bouton Flash BIOS pour activer le BIOS, et le bouton LED commence à...
Seite 179 EZ Mode (mode simplifié) Le mode EZ vous fournit les informations basiques du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS, veuillez utiliser le mode Advanced en appuyant sur le Setup Mode switch (Interrupteur de modes de réglages) ou la touche de fonction F7.
Seite 180 ∙ Langue - vous permet de choisir la langue du BIOS. ∙ Informations du système - montre la vitesse et la tension du processeur et de la mémoire, la température du processeur et de la carte mère, le type de carte mère et de processeur, la capacité...
Seite 181 ▪ Ajouter un élément du BIOS au menu Favoris 1. Sélectionnez un élément du BIOS pas seulement dans le menu du BIOS mais également sur la page de recherche. 2. Faites un clic droit ou appuyez sur la touche F2. 3.
Seite 182 Advanced Mode (mode avancé) Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé. Sélection du Sélection du menu BIOS menu BIOS Ecran de menu ∙...
Seite 183 OC Menu (menu overclocking) Ce menu vous permet de configurer les fréquences et les tensions pour l’overclocking. Veuillez noter que l’augmentation de la fréquence et de la tension peut être bénéfique à la qualité de l’overclocking mais peut également causer l’instabilité du système. ⚠...
Seite 184 ▶ Core X X of X xxxx MHz [Auto] Permet de définir le ratio du processeur pour différent nombre de cœurs actifs. Ces menus n’apparaissent que lorsque CPU Ratio Apply Mode est réglé sur Per Core. ▶ Turbo Ratio Offset Value [Auto] Définit la valeur de décalage du ratio turbo CPU.
Seite 185 ▶ CPU Base Clock Apply Mode [Auto]* Définit le mode d’application pour le réglage de la fréquence de base du processeur. [Auto] Ce réglage est configuré automatiquement par le BIOS. [Next Boot] Le processeur fonctionne avec une fréquence de base paramétrée pour le prochain démarrage.
Seite 186 ▶ Memory Fast Boot [Auto] * Active ou désactive l’initialisation et le test de la mémoire à chaque démarrage. [Auto] Ce réglage est automatiquement configuré par le BIOS. [Enabled] La mémoire imitera complètement l’archive de la première initiation et la première formation. La mémoire n’est ensuite plus initialisée ni testée au moment du démarrage, de façon à...
Seite 187 ▶ MEMORY-Z sub-menu Appuyez sur la touche Entrée pour accéder au sous-menu. Ce sous-menu affiche tous les réglages et timings de la mémoire installée. Vous pouvez également accéder à ce sous-menu à tout moment en appuyant sur la touche [F5]. ▶...
Seite 188 UEFI BIOS...
Seite 189 Содержание Безопасное использование продукции ............. 3 Технические характеристики ................4 Технические характеристики разъема JCORSAIR1 .......... 10 Комплект поставки .................... 10 Задняя панель портов ввода/ вывода ............. 11 Таблица состояний индикатора порта LAN ............11 Конфигурация портов Аудио ................11 Realtek Audio Console ..................12 Установка...
Seite 190 Встроенные индикаторы ................... 38 Индикаторы отладки EZ ..................38 Индикатор XMP ....................38 JPWRLED1: Индикатор подключения питания ..........38 LED_SW1: Переключатель для управления индикаторами EZ ......39 Индикатор отладочных кодов ................39 Таблица шестнадцатиричных символов ............39 Фазы загрузки ..................... 39 Таблица...
Seite 191 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и полной...
Seite 192 ∙ Поддержка non-ECC, небуферизованной памяти ∙ Поддержка Intel® Extreme Memory Profile (XMP) * Дополнительную информацию о совместимых модулях памяти можно найти на веб-сайте www.msi.com ∙ 3x слота PCIe 3.0 x16 (2 слота для CPU, 1 слот для PCH, поддержка режима 16/0/4, 8/8/4)* Слоты...
Seite 193 *** Пропускная способность M2_3 меняется с режима x4 на x2 при установке PCI_E5. **** Перед использованием модулей памяти Intel® Optane™ убедитесь, что драйверы и BIOS были обновлены до последней версии с веб-сайта MSI. Чипсет Intel® Z490 ∙ Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для...
Seite 194 Продолжение с предыдущей страницы ∙ Контроллер Intel® Z490 ▪ 4x порта USB 3.2 Gen 2 10Гбит/с (3 порта Type-A на задней панели, 1 внутренний разъем Type-C) ▪ 4x порта USB 3.2 Gen 1 5Гбит/с (2 порта Type-A на задней панели, 2 порта доступны через внутренние разъемы...
Seite 195 Продолжение с предыдущей страницы ∙ 1x 24-контактный разъем питания ATX ∙ 2x 8-контактных разъема питания ATX 12В ∙ 6x разъемов SATA 6Гб/с ∙ 3x разъема M.2 (Ключ M) ∙ 1x порт USB 3.2 Gen 2 10Гб/с Type-C ∙ 1x разъем USB 3.2 Gen 1 5Гб/с (поддержка 2-х дополнительных...
Seite 196 ∙ Драйверы ∙ DRAGON CENTER ∙ Intel Extreme Tuning Utility ∙ Nahimic Audio Программное ∙ MSI App Player(BlueStacks) обеспечение ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙...
Seite 197 Продолжение с предыдущей страницы ∙ Охлаждение ▪ All Aluminum Design ▪ Frozr Heatsink Design ▪ Extended Heatsink Design ▪ M.2 Shield Frozr ▪ Pump Fan ▪ Smart Fan Control ∙ Индикатор ▪ Mystic Light Extension (RGB) ▪ Mystic Light Extension (RAINBOW) ▪...
Seite 198 Вентиляторы LL120 с RGB светодиодной подсветкой Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата MEG Z490 UNIFY Руководство пользователя Уведомление о стойках для крепления Документы материнской платы Руководство по быстрой установке Диск с утилитами...
Seite 199 Задняя панель портов ввода/ вывода USB 3.2 Gen 2 10Гб/с Type A Комбинированный порт PS/2 Порты Аудио Кнопка очистки LAN 2.5 Гбит/с данных CMOS Оптический Кнопка USB 3.2 Gen 2 USB 3.2 Gen 2x2 Flash BIOS 10Гб/с Type A 20Гб/с Type C S/PDIF-Out USB 2.0 Type-A USB 3.2 Gen 1...
Seite 200 Realtek Audio Console После установки Realtek Audio Console вы можете использовать его для изменения параметров звука, чтобы улучшить качество звука. Дополнительные эффекты Выбор устройства Мастер- громкость Настройки подключений Состояние разъемов ∙ Выбор устройства – позволяет выбрать источник аудио выхода и изменить соответствующие...
Seite 201 Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT Подключение звуковой системы 7.1 AUDIO INPUT Rear Front Side Center/ Subwoofer Задняя панель портов ввода/ вывода...
Seite 202 Установка антенн 1. Подключите антенны к основанию. 2. Прикрутите две антенны к разъемам антенны WiFi, как показано на рисунке ниже. 3. Поместите антенны как можно выше. Задняя панель портов ввода/ вывода...
Seite 203 Компоненты материнской платы CPU_FAN1 Процессорный сокет PUMP_FAN1 JCORSAIR1 SYS_FAN1 JRAINBOW2 CPU_PWR2 SYS_FAN6 CPU_PWR1 DIMMA1 DIMMA2 DIMMB1 DIMMB2 SYS_FAN5 ATX_PWR1 JUSB1 M2_1 PCI_E1 JUSB2 M2_2 SATA▼1▲2 JBAT1 PCI_E2 SATA▼3▲4 JBLK_U1 PCI_E3 M2_3 SATA▼5▲6 PCI_E4 JSLOW1 JLN1 JOC_FS1 JOC_RT1 PCI_E5 JTPM1 JFP2 JAUD1 JFP1 JCI1...
Seite 204 питания. ∙ Пожалуйста, сохраните защитную крышку процессорного сокета после установки процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. ∙ При установке процессора обязательно установите процессорный кулер. Кулер, представляющий...
Seite 205 При установке памяти во все слоты, а также при ее разгоне, рекомендуется ∙ использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Дополнительную информацию о совместимых модулях памяти можно найти на ∙ веб-сайте www.msi.com. Компоненты материнской платы...
Seite 206 PCI_E1~5: Слоты расширения PCIe PCI_E1: PCIe 3.0 x16 (CPU) PCI_E2: PCIe 3.0 x1 (PCH) PCI_E3: PCIe 3.0 x8 (CPU) PCI_E4: PCIe 3.0 x1 (PCH) PCI_E5: PCIe 3.0 x4 (PCH) ⚠ Внимание! Пропускная способность PCI_E5 меняется с режима x4 на x1 при установке M2_3 SSD.
Seite 207 ⚠ Внимание! При установке массивной видеокарты, необходимо использовать такой ∙ инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. ∙ Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется использовать слот PCI_E1.
Seite 208 M2_1~3: Разъемы M.2 (Ключ M) ⚽ Видео Инструкция Смотрите видео, чтобы узнать как использовать модуль M.2. http://youtu.be/JCTFABytrYA M2_1 M2_2 M2_3 ⚠ Внимание! ∙ Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM. ∙ Каждый разъем M.2 поддерживает память Intel® Optane™. ∙...
Seite 209 3. При необходимости переместите стойки в соответствии с длиной M.2 SSD. 4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов. 5. Закрепите M.2 SSD с помощью прилагаемого винта 8.5H для M.2. Винт 8.5H 30º 30º Стойка 6. Установите на место радиатор M.2 SHIELD FROZR и закрепите его. Компоненты...
Seite 210 SATA1~6: Разъемы SATA 6 Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA. SATA2 SATA1 SATA4 SATA3 SATA6 SATA5 ⚠ Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, ∙ возможна...
Seite 211 JFP1, JFP2: Разъемы передней панели Эти разъемы служат для подключения кнопок и светодиодных индикаторов, расположенных на передней панели. Buzzer JFP2 Speaker Speaker - Buzzer + Buzzer - Speaker + Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED -...
Seite 212 CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1~2 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠...
Seite 213 JBLK_U1: Кнопки увеличения базовой частоты Данный разъем предназначен для подключения внешней кнопки. Нажмите эту кнопку позволяет увеличить базовую частоту процессора. JBLK_U1 (Замкнуть контакт джампера для увеличения базовой частоты процессора) Разъемы для замера напряжения V-Check Points Lite Данные разъемы предназначены для измерения текущих значений напряжения на компонентах...
Seite 214 JSLOW1: Джампер режима медленной загрузки Данный переключатель используется в случае применения систем охлаждения LN2, что в свою очередь позволяет создать экстремальные условия для разгона. Это позволяет загружаться при стабильной частоте процессора и предотвращает сбои в работе. JLN1: Джампер загрузки при низких температурах Данный...
Seite 215 JOC_RT1: Кнопка OC Retry Данный разъем предназначен для подключения внешней кнопки. При нажатии и удержании этой кнопки, система будет изменять параметры разгона до тех пор, пока успешно не загрузится. JOC_RT1 Нормально Включена (По умолчанию) функция OC Retry JOC_FS1: Кнопка ОС принудительного входа в BIOS Данный...
Seite 216 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JUSB1: Разъем USB 3.2 Gen 2 Type-C Данный разъем предназначен для подключения портов 3.2 Gen 2 Type-C на...
Seite 217 JUSB2: Разъем USB 3.2 Gen 1 Данные разъемы предназначены для подключения портов USB 3.2 Gen 1 5Гб/с на передней панели. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power Ground No Pin ⚠...
Seite 218 контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI® DRAGON CENTER. JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ.
Seite 219 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
Seite 220 JTBT1: Разъем для установки карты расширения Thunderbolt Данный разъем предназначен для подключения карты расширения с интерфейсом Thunderbolt. FORCE_PWR SCI_EVENT SLP_S3# SLP_S5# JRTD3: Разъем Intel RTD3 Данный разъем предназначен для подключения к разъему RTD3 на карте расширения с интерфейсом Thunderbolt, которая поддерживает режим RTD3. WAKE PWR EN Компоненты...
Seite 221 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
Seite 222 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
Seite 223 ∙ лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами. Компоненты материнской платы...
Seite 224 яркость подсветки установлена на 20%, к данному разъему можно подключить до 200 светодиодов. ∙ Перед установкой или заменой светодиодных лент RGB, необходимо полностью обесточить систему и отключить кабель питания. ∙ Используйте утилиту MSI для управления удлинительными светодиодными лентами. Компоненты материнской платы...
Seite 225 Разъем JCORSAIR1 используется для подключения RGB светодиодных лент Lighting PRO (5В) с индивидуальной адресацией или вентиляторов CORSAIR с RGB светодиодной подсветкой через контроллер вентиляторов CORSAIR. Когда все элементы правильно подключены, используйте утилиту MSI для управления RGB светодиодными лентами и вентиляторами CORSAIR с подсветкой. JCORSAIR1...
Seite 226 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния отладки материнской платы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.
Seite 227 LED_SW1: Переключатель для управления индикаторами EZ Этот переключатель используется для включения/ выключения всех индикаторов на материнской плате. LED_OFF LED_ON (По умолчанию) LED_SW1 Индикатор отладочных кодов Индикатор отладочных кодов отображает фазы процесса самотестирования POST, а также коды ошибок. Для получения дополнительной информации см. таблицу отладочных...
Seite 228 Таблица отладочных кодов Прогресс-коды SEC Питание включено. Определение типа сброса (soft/hard) Инициализация AP перед загрузкой микрокода Инициализация System Agent перед загрузкой микрокода Инициализация PCH перед загрузкой микрокода Загрузка микрокода Инициализация AP после загрузки микрокода Инициализация System Agent после загрузки микрокода Инициализация...
Seite 229 Коды ошибок PEI Ошибка инициализации памяти. Несовместимый тип памяти или несовместимая частота Ошибка инициализации памяти. Ошибка чтения SPD Ошибка инициализации памяти. Неверный объем памяти или разные модули памяти Ошибка инициализации памяти. Не обнаружено работоспособной памяти Непредвиденная ошибка инициализации памяти Память не установлена Недопустимый...
Seite 230 Подключение устройств Console Output Подключение устройств Console Input Инициализация Super IO Запущена инициализация USB USB Reset USB Detect USB Enable 9E -9F Зарезервировано для будущих кодов AMI Запущена инициализация IDE IDE Reset IDE Detect IDE Enable Запущена инициализация SCSI SCSI Reset SCSI Detect SCSI Enable Проверка...
Seite 231 Не найдены консольные устройства вывода Не найдены консольные устройства ввода Неверный пароль Ошибка загрузки Boot Option (ошибка загрузки образа) Ошибка Boot Option (ошибка запуска образа) Ошибка обновления Протокол сброса недоступен Прогресс-коды S3 Resume Запущен S3 Resume (S3 Resume PPI вызывается DXE IPL) Выполнение...
Seite 232 Коды состояний ACPI Следующие коды появляются после загрузки и перехода операционной системы в режимы ACPI. Система входит в режим сна S1 Система входит в режим сна S2 Система входит в режим сна S3 Система входит в режим сна S4 Система входит в режим сна S5 Система...
Seite 233 7. Следуйте инструкциям на экране, чтобы установить Windows® 10. Установка драйверов 1. Загрузите компьютер в Windows® 10. 2. Вставьте USB флэш-диск с драйверами MSI® USB Drive в привод для оптических дисков. 3. Нажмите всплывающее окно Select to choose what happens with this disc и...
Seite 234 UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI BIOS имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. Она будет полностью поддерживать ПК и устройства нового поколения, которые соответствуют архитектуре прошивки UEFI.
Seite 235 Настройка BIOS Настройки по умолчанию обеспечивают оптимальную производительность и стабильность системы при нормальных условиях. Если вы недостаточно хорошо знакомы с BIOS, всегда устанавливайте настройки по умолчанию. Это позволит избежать возможных повреждений системы, а также проблем с загрузкой. ⚠ Внимание! С целью улучшения производительности, меню BIOS постоянно обновляется. ∙...
Seite 236 «Джампер/ кнопка очистки данных CMOS». Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Вставьте флэш-диск USB, содержащий файл обновления в порт USB на...
Seite 237 Убедитесь, что драйвер локальной сети установлен и есть подключение к сети Интернет. Обновление BIOS: 1. Установите и запустите MSI DRAGON CENTER, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Нажмите кнопку Scan для поиска последней версии файла BIOS.
Seite 238 Режим EZ Режим EZ предоставляет основную информацию о системе и позволяет выполнить основные операции по настройке. Для настройки расширенных функций BIOS, пожалуйста, войдите в Расширенный режим, путем нажатия Переключатель режимов установки или при помощи функциональной клавиши F7. Переключатель Скриншот Профиль XMP режимов...
Seite 239 ∙ Язык – позволяет выбрать язык интерфейса для настройки BIOS. ∙ Информация о системе – показывает частоту процессора/ памяти, температуру процессора/ материнской платы, информацию о материнской плате/процессоре, размер памяти, напряжение на процессоре/ памяти, версию BIOS и дату создания. ∙ Приоритет загрузочных устройств – вы можете переместить иконку устройства для...
Seite 240 ∙ Избранное – нажмите на эту кнопку или на клавишу F3 для отображения меню Избранное. Позволяет создать 5 личных меню BIOS, где вы можете сохранить и получить доступ к вашим любимым и часто используемым настройкам BIOS. ▪ Добавление пункта BIOS в меню Избранное 1.
Seite 241 ▪ Удаление пункта BIOS из меню Избранное 1. Выберите пункт BIOS в меню Избранное. 2. Щелкните правой кнопкой мыши или нажмите клавишу F2. 3. Выберите Delete и нажмите на кнопку OK. UEFI BIOS...
Seite 242 Режим разгона Нажмите переключатель режимов установки или функциональную клавишу F7 для переключения между режимами EZ и разгона в настройках BIOS. Выбор меню Выбор меню BIOS BIOS Экран меню ∙ Выбор меню BIOS – доступны следующие опции: ▪ SETTINGS – в данном меню представлены настройки чипсета и загрузочных устройств.
Seite 243 Меню OC Меню OC используется для настройки частоты и напряжения при разгоне. Обратите внимание, что более высокая частота и напряжение могут улучшить результат разгона, но и привести к нестабильности системы. ⚠ Внимание! Разгонять ПК вручную рекомендуется только опытным пользователям. ∙ Производитель...
Seite 244 ▶ Adjusted CPU Frequency Показывает текущую частоту процессора. Это значение нельзя изменять. ▶ Core X X of X xxxx MHz [Auto] Позволяет устанавливать множители процессора для различных активных ядер. Данный пункт появляется, только если функция CPU Ratio Apply Mode установлена в...
Seite 245 ▶ CPU Base Clock Apply Mode [Auto]* Устанавливает способ применения изменений для заданной базовой частоты процессора. [Auto] Этот параметр будет настроен автоматически с помощью BIOS. [Next Boot] Процессор перейдет на заданную базовую частоту при следующей загрузке. [Immediate] Процессор перейдет на заданную базовую частоту немедленно. ▶...
Seite 246 ▶ Memory Fast Boot [Auto] * Включает или выключает инициализацию и тренировку памяти при каждой загрузке. [Auto] Этот параметр будет настроен автоматически с помощью BIOS. [Enabled] Система будет сохранять настройки, определенные при первой инициализации и тренировке памяти. Оперативная память более не...
Seite 247 ▶ CPU Specifications sub-menu Нажмите Enter для входа в подменю, В этом подменю представлена информация об установленном процессоре. Для просмотра этой информации в любое время нажмите на кнопку [F4]. Это значение нельзя изменять. ▶ MEMORY-Z sub-menu Нажмите Enter для входа в подменю, В подменю выделены все параметры и тайминги...
Seite 248 UEFI BIOS...
Seite 249 European Harmonized Standards. disposing of their end-of-life products. The point of contact for regulatory matters is MSI, y Visit the MSI website and locate a nearby distributor MSI-NL Eindhoven 5706 5692 ER Son. for further recycling information. KC인증서...
Seite 250 MSI la Unión Europea al final de su periodo de vida. Usted will comply with the product take back requirements...
Seite 251 Products designed to be operated del suo ciclo di vita. MSI si adeguerà a tale Direttiva at closer proximities, such as tablet computers, comply with applicable EU requirements in typical ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla fine del...
Seite 252 Copyright © 2020 All rights reserved. contact your place of purchase or local distributor. The MSI logo used is a registered trademark of Alternatively, please try the following help resources Micro-Star Int’l Co., Ltd. All other marks and names for further guidance.

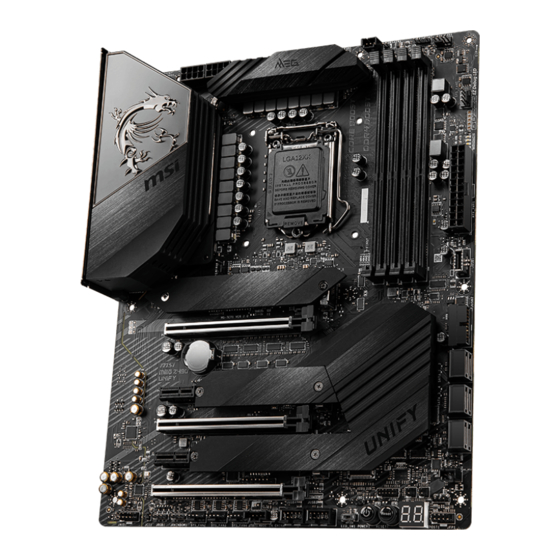

MSI MEG Z490 UNIFY Kurzanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für MSI MEG Z490 UNIFY

Inhaltszusammenfassung für MSI MEG Z490 UNIFY
