bedingungen eingesetzt. Der Frequenzumrichter muss entsprechend dem Ausgangsstrom für die Anlage ausgelegt sein, damit
er den Motor bei Nennleistung betreiben kann.
• Die Pumpe enthält Axiallager, die bei einem Betrieb unter der Mindestdrehzahl (in der Regel 30 Hz) beschädigt werden.
• Die Motorreaktanz ist in Tauchpumpenmotoren nicht linear, weshalb die automatische Motoranpassung (AMA) ggf. nicht durch-
geführt werden kann. In der Regel werden Tauchpumpen in Verbindung mit langen Motorkabeln eingesetzt, die einen Beitrag
zur Eliminierung der nicht linearen Motorreaktanz leisten; dadurch wird ermöglicht, dass der Frequenzumrichter eine AMA
durchführt. Schlägt die AMA fehl, können Sie die Motordaten über die Parametergruppe 1-3* Erw. Motordaten einstellen (siehe
Motordatenblatt). Ist die AMA erfolgreich, gleicht der Frequenzumrichter den Spannungsabfall in den langen Motorkabeln aus.
Wenn die erweiterten Motordaten manuell eingestellt werden, müssen Sie hierbei zur Optimierung der Systemleistung die
Länge des Motorkabels berücksichtigen.
• Es ist wichtig, dass die Anlage bei minimalem Verschleiß von Pumpe und Motor betrieben werden kann. Ein Danfoss-Sinusfilter
kann die Beanspruchung der Motorisolierung reduzieren und die Lebensdauer erhöhen (überprüfen Sie die vorhandene Motor-
isolierung und die dU/dt-Spezifikation des Frequenzumrichters). Die meisten Tauchpumpenhersteller verlangen den Einsatz von
Ausgangsfiltern.
• Die EMV-Leistung kann schwierig zu erreichen sein, da das spezielle Pumpenkabel, das für die nassen Bedingungen im Brunnen
geeignet ist, in der Regel ungeschirmt ist. Eine Lösung könnte darin bestehen, ein abgeschirmtes Kabel über dem Brunnen zu
verwenden und die Abschirmung am stählernen Brunnenrohr zu befestigen. Ein Sinusfilter reduziert zudem die elektromagneti-
schen Störungen in ungeschirmten Motorkabeln.
Um eine Beschädigung des Axiallagers der Pumpe zu vermeiden und eine ausreichende und möglichst schnelle Motorkühlung zu
gewährleisten, müssen Sie eine möglichst schnelle Rampe der Pumpe vom Stillstand auf die Mindestdrehzahl einstellen. Die meis-
ten Tauchpumpenhersteller empfehlen, dass die Pumpe innerhalb von 2-3 s auf die minimale Drehzahl (30 Hz) hoch gefahren wird.
®
Der VLT AQUA Drive FC 202 verfügt für solche Anwendungen über vorprogrammierte Ausgangs- und Endrampen. Bei den Aus-
gangs- und Endrampen handelt es sich um 2 separate Rampen, wobei der Motor bei aktivierter Ausgangsrampe aus dem Stillstand
auf die Mindestdrehzahl hochgefahren wird und bei einem erreichend dieser Drehzahl automatisch zu normaler Rampe geschaltet
wird. Die Endrampe fährt umgekehrt, von der Mindestdrehzahl bei einem Stopp, die Rampe ab zum Stillstand. Ziehen Sie auch eine
Aktivierung der erweiterten Mindestdrehzahlüberwachung in Erwägung.
Nutzen Sie für einen zusätzlichen Schutz der Pumpe die Trockenlauferkennungsfunktion. Weitere Informationen finden Sie im Pro-
grammierhandbuch.
Zur Vermeidung von Wasserschlägen können Sie den Pumpenfüllmodus aktivieren. Der VLT
mithilfe des PID-Reglers den Druck langsam mit einer benutzerdefinierten Geschwindigkeit (Einheiten/Sekunde) anheben. Bei Akti-
vierung wechselt der Frequenzumrichter in den Pumpenfüllmodus, sobald nach dem Anlauf die Mindestdrehzahl erreicht wird. Es
findet eine langsame Rampe auf des Drucks statt, bis dieser einen benutzerdefinierten Füllsollwert erreicht, bei dem der Frequen-
zumrichter automatisch den Pumpenfüllmodus deaktiviert und mit normaler Regelung mit Rückführung den Betrieb fortsetzt.

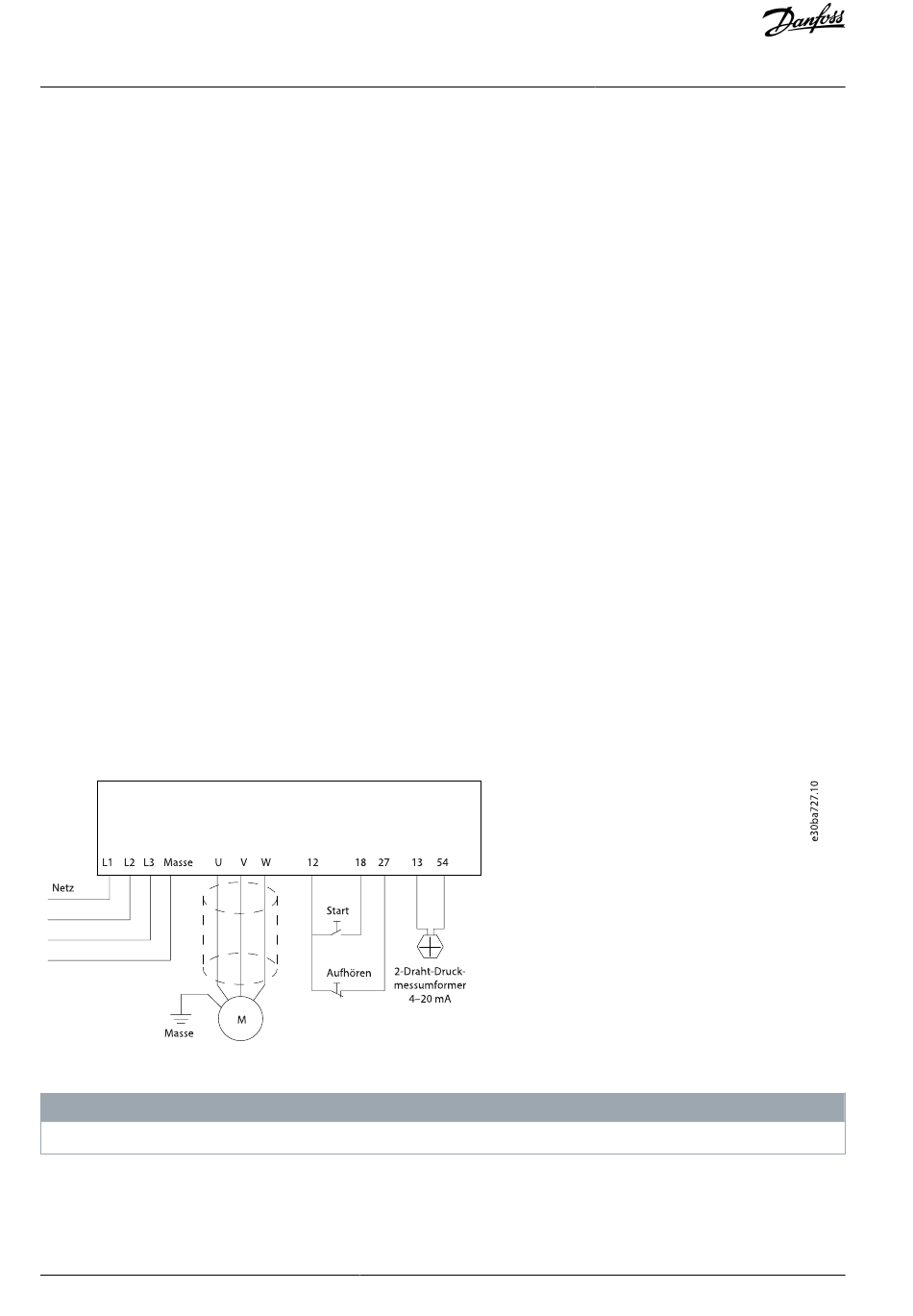

Abbildung 43: Verkabelung für Anwendung mit Tauchpumpe
Stellen Sie die Einheit für Analogeingang 2 (Klemme 54) auf mA ein (Schalter 202).
