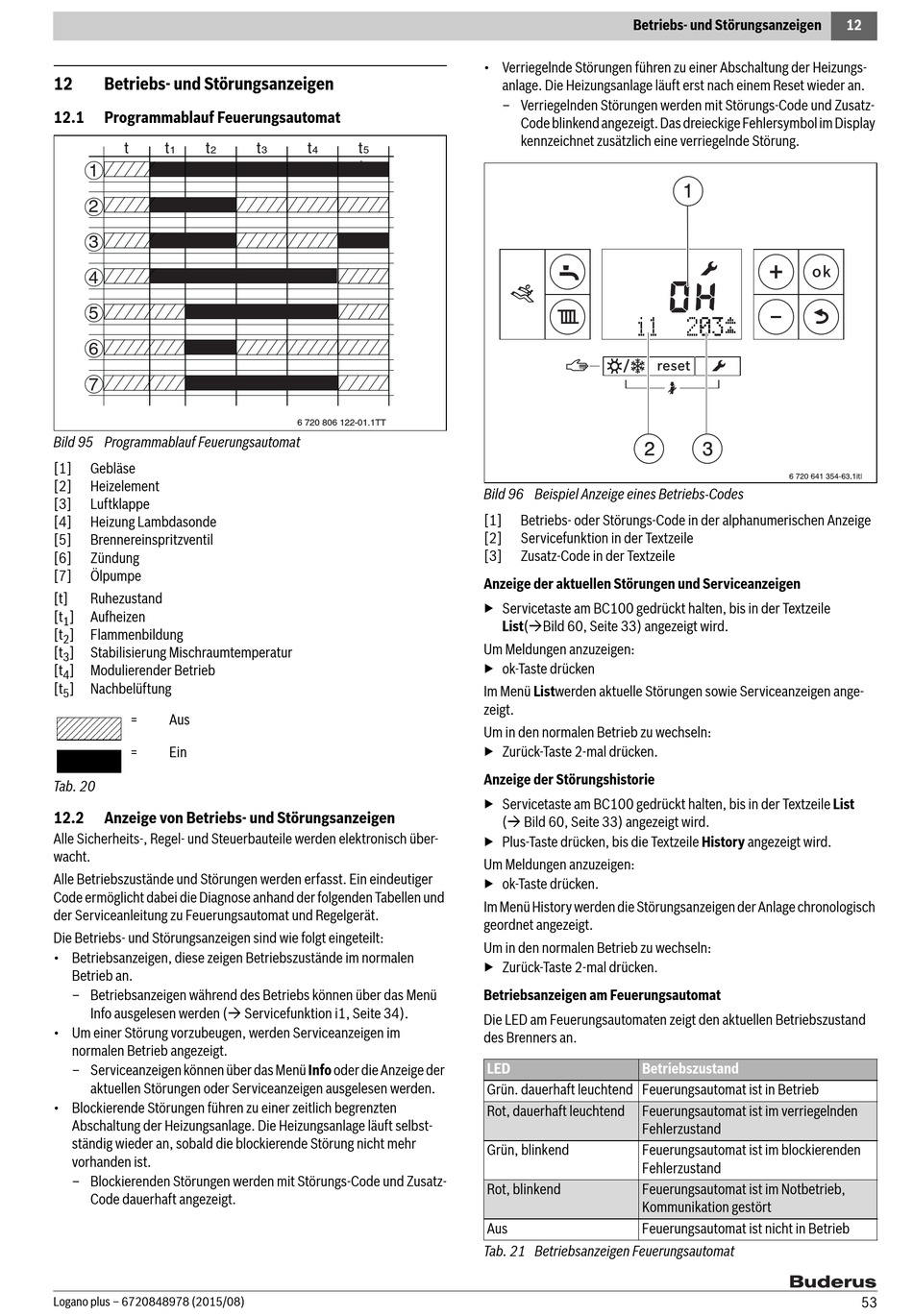

12 Betriebs- und Störungsanzeigen
12.1

Programmablauf Feuerungsautomat

t t t
1 2
1
2
3
4
5
6
7
Bild 95 Programmablauf Feuerungsautomat
[1] Gebläse
[2] Heizelement
[3] Luftklappe
[4] Heizung Lambdasonde
[5] Brennereinspritzventil
[6] Zündung
[7] Ölpumpe
[t] Ruhezustand
[t ] Aufheizen
1
[t ] Flammenbildung
2
[t ] Stabilisierung Mischraumtemperatur
3
[t ] Modulierender Betrieb
4
[t ] Nachbelüftung
5
= Aus
= Ein
Tab. 20
12.2 Anzeige von Betriebs- und Störungsanzeigen
Alle Sicherheits-, Regel- und Steuerbauteile werden elektronisch über-
wacht.
Alle Betriebszustände und Störungen werden erfasst. Ein eindeutiger
Code ermöglicht dabei die Diagnose anhand der folgenden Tabellen und
der Serviceanleitung zu Feuerungsautomat und Regelgerät.
Die Betriebs- und Störungsanzeigen sind wie folgt eingeteilt:
• Betriebsanzeigen, diese zeigen Betriebszustände im normalen
Betrieb an.
– Betriebsanzeigen während des Betriebs können über das Menü
Info ausgelesen werden ( Servicefunktion i1, Seite 34).
• Um einer Störung vorzubeugen, werden Serviceanzeigen im
normalen Betrieb angezeigt.
– Serviceanzeigen können über das Menü Info oder die Anzeige der
aktuellen Störungen oder Serviceanzeigen ausgelesen werden.
• Blockierende Störungen führen zu einer zeitlich begrenzten
Abschaltung der Heizungsanlage. Die Heizungsanlage läuft selbst-
ständig wieder an, sobald die blockierende Störung nicht mehr
vorhanden ist.
– Blockierenden Störungen werden mit Störungs-Code und Zusatz-
Code dauerhaft angezeigt.
Logano plus – 6720848978 (2015/08)
t t t
3 4 5
6 720 806 122-01.1TT
Betriebs- und Störungsanzeigen
• Verriegelnde Störungen führen zu einer Abschaltung der Heizungs-
anlage. Die Heizungsanlage läuft erst nach einem Reset wieder an.
– Verriegelnden Störungen werden mit Störungs-Code und Zusatz-
Code blinkend angezeigt. Das dreieckige Fehlersymbol im Display
kennzeichnet zusätzlich eine verriegelnde Störung.
Bild 96 Beispiel Anzeige eines Betriebs-Codes
[1] Betriebs- oder Störungs-Code in der alphanumerischen Anzeige
[2] Servicefunktion in der Textzeile
[3] Zusatz-Code in der Textzeile
Anzeige der aktuellen Störungen und Serviceanzeigen
▶ Servicetaste am BC100 gedrückt halten, bis in der Textzeile
List(Bild 60, Seite 33) angezeigt wird.
Um Meldungen anzuzeigen:
▶ ok-Taste drücken
Im Menü Listwerden aktuelle Störungen sowie Serviceanzeigen ange-
zeigt.
Um in den normalen Betrieb zu wechseln:
▶ Zurück-Taste 2-mal drücken.
Anzeige der Störungshistorie
▶ Servicetaste am BC100 gedrückt halten, bis in der Textzeile List
( Bild 60, Seite 33) angezeigt wird.
▶ Plus-Taste drücken, bis die Textzeile History angezeigt wird.
Um Meldungen anzuzeigen:
▶ ok-Taste drücken.
Im Menü History werden die Störungsanzeigen der Anlage chronologisch
geordnet angezeigt.
Um in den normalen Betrieb zu wechseln:
▶ Zurück-Taste 2-mal drücken.
Betriebsanzeigen am Feuerungsautomat
Die LED am Feuerungsautomaten zeigt den aktuellen Betriebszustand
des Brenners an.
LED

Betriebszustand

Grün. dauerhaft leuchtend Feuerungsautomat ist in Betrieb
Rot, dauerhaft leuchtend Feuerungsautomat ist im verriegelnden
Fehlerzustand
Grün, blinkend Feuerungsautomat ist im blockierenden
Fehlerzustand
Rot, blinkend Feuerungsautomat ist im Notbetrieb,
Kommunikation gestört
Aus Feuerungsautomat ist nicht in Betrieb
Tab. 21 Betriebsanzeigen Feuerungsautomat
