5 Montage
Installation der Sicherheitseinrichtungen
Bei der Installation muss darauf geachtet werden, dass der saugseitige
Unterdruck an der Öl-Brennerpumpe 0,4 bar im ungünstigsten Fall nicht
übersteigt.
Zu berücksichtigen sind hierbei:
• die maximale Saughöhe bei minimalem Ölstand
• die Saugleitungslänge
• die Viskosität des Öles im Lagerbehälter bei extremer Wintertempe-
ratur
• der zusätzliche Druckverlust weiterer Armaturen (z. B. Ölfilter, Ab-
sperrventile).
1

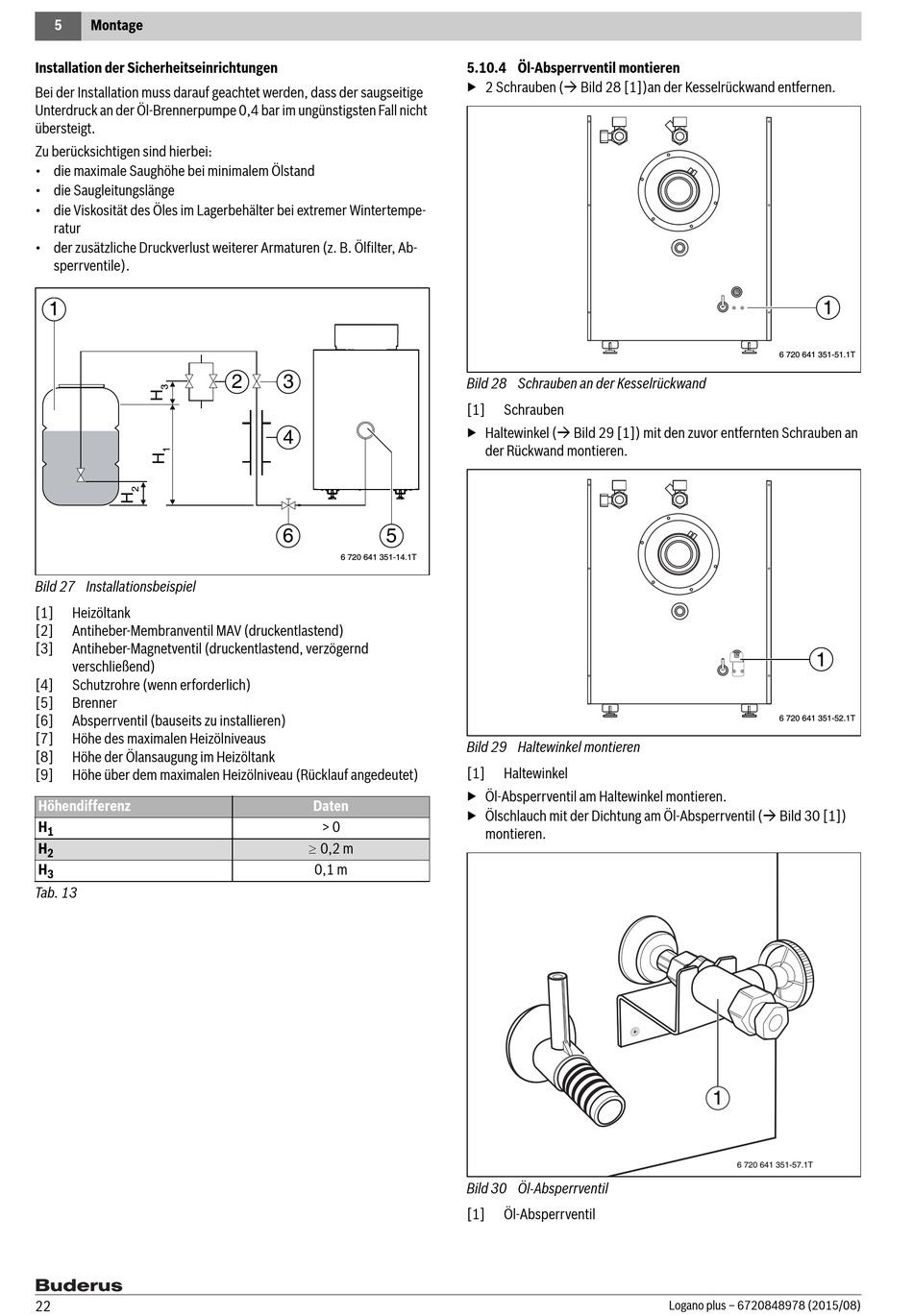

Bild 27 Installationsbeispiel
[1] Heizöltank
[2] Antiheber-Membranventil MAV (druckentlastend)
[3] Antiheber-Magnetventil (druckentlastend, verzögernd
verschließend)
[4] Schutzrohre (wenn erforderlich)
[5] Brenner
[6] Absperrventil (bauseits zu installieren)
[7] Höhe des maximalen Heizölniveaus
[8] Höhe der Ölansaugung im Heizöltank
[9] Höhe über dem maximalen Heizölniveau (Rücklauf angedeutet)
Höhendifferenz
H
1
H
2
H
3
Tab. 13
22
2 3
4
6 5
6 720 641 351-14.1T
Daten
> 0
 0,2 m
0,1 m
5.10.4 Öl-Absperrventil montieren
▶ 2 Schrauben ( Bild 28 [1])an der Kesselrückwand entfernen.
Bild 28 Schrauben an der Kesselrückwand
[1] Schrauben
▶ Haltewinkel ( Bild 29 [1]) mit den zuvor entfernten Schrauben an
der Rückwand montieren.
Bild 29 Haltewinkel montieren
[1] Haltewinkel
▶ Öl-Absperrventil am Haltewinkel montieren.
▶ Ölschlauch mit der Dichtung am Öl-Absperrventil ( Bild 30 [1])
montieren.
Bild 30 Öl-Absperrventil
[1] Öl-Absperrventil
1
6 720 641 351-51.1T
1
6 720 641 351-52.1T
1
6 720 641 351-57.1T
