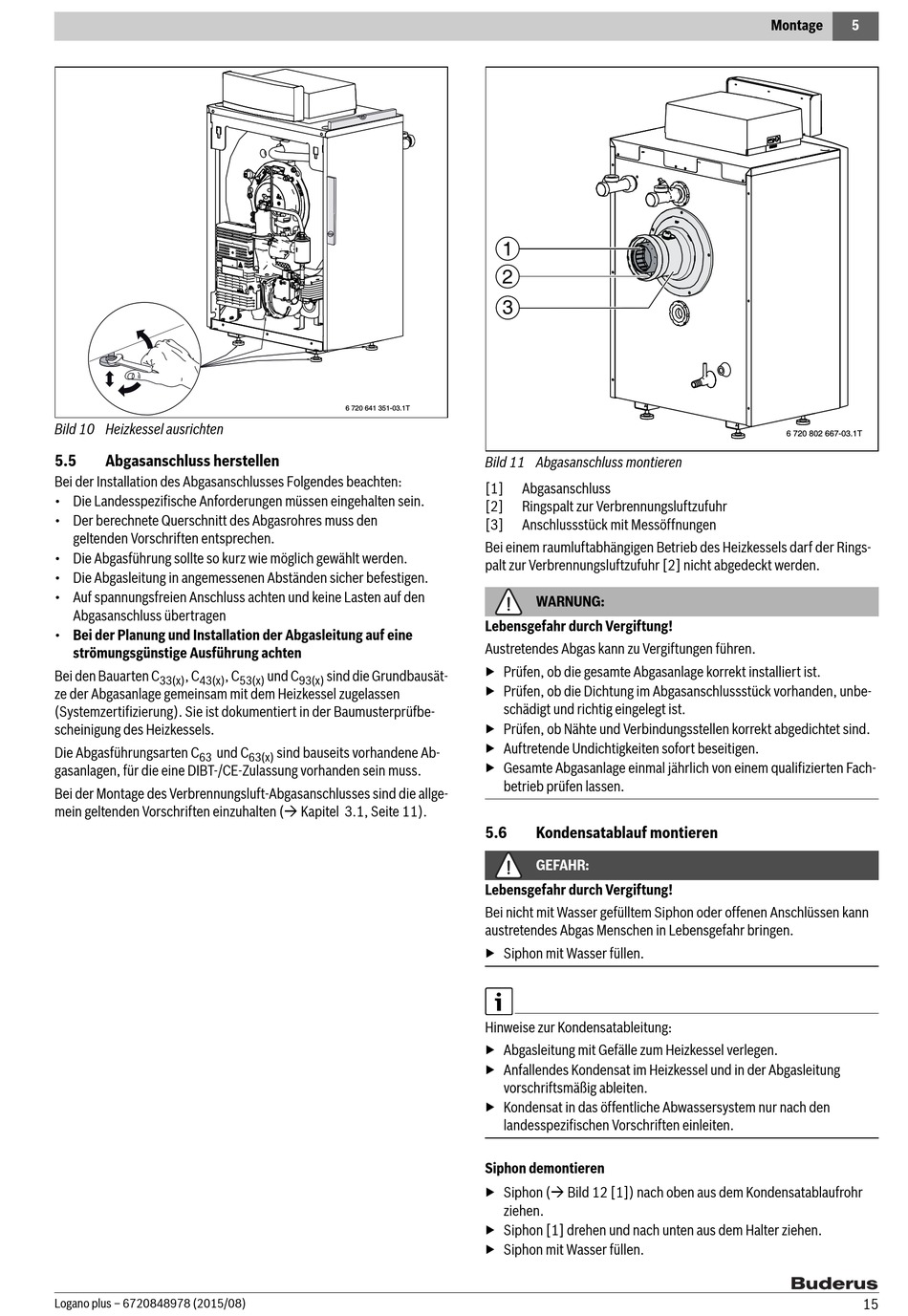

Bild 10 Heizkessel ausrichten
5.5

Abgasanschluss herstellen

Bei der Installation des Abgasanschlusses Folgendes beachten:
• Die Landesspezifische Anforderungen müssen eingehalten sein.
• Der berechnete Querschnitt des Abgasrohres muss den
geltenden Vorschriften entsprechen.
• Die Abgasführung sollte so kurz wie möglich gewählt werden.
• Die Abgasleitung in angemessenen Abständen sicher befestigen.
• Auf spannungsfreien Anschluss achten und keine Lasten auf den
Abgasanschluss übertragen
• Bei der Planung und Installation der Abgasleitung auf eine
strömungsgünstige Ausführung achten
Bei den Bauarten C , C , C
33(x) 43(x)
ze der Abgasanlage gemeinsam mit dem Heizkessel zugelassen
(Systemzertifizierung). Sie ist dokumentiert in der Baumusterprüfbe-
scheinigung des Heizkessels.
Die Abgasführungsarten C und C
63
gasanlagen, für die eine DIBT-/CE-Zulassung vorhanden sein muss.
Bei der Montage des Verbrennungsluft-Abgasanschlusses sind die allge-
mein geltenden Vorschriften einzuhalten ( Kapitel 3.1, Seite 11).
Logano plus – 6720848978 (2015/08)
6 720 641 351-03.1T
und C sind die Grundbausät-
53(x) 93(x)
sind bauseits vorhandene Ab-
63(x)
1
2
3
Bild 11 Abgasanschluss montieren
[1] Abgasanschluss
[2] Ringspalt zur Verbrennungsluftzufuhr
[3] Anschlussstück mit Messöffnungen
Bei einem raumluftabhängigen Betrieb des Heizkessels darf der Rings-
palt zur Verbrennungsluftzufuhr [2] nicht abgedeckt werden.
WARNUNG:
Lebensgefahr durch Vergiftung!
Austretendes Abgas kann zu Vergiftungen führen.
▶ Prüfen, ob die gesamte Abgasanlage korrekt installiert ist.
▶ Prüfen, ob die Dichtung im Abgasanschlussstück vorhanden, unbe-
schädigt und richtig eingelegt ist.
▶ Prüfen, ob Nähte und Verbindungsstellen korrekt abgedichtet sind.
▶ Auftretende Undichtigkeiten sofort beseitigen.
▶ Gesamte Abgasanlage einmal jährlich von einem qualifizierten Fach-
betrieb prüfen lassen.
5.6

Kondensatablauf montieren

GEFAHR:
Lebensgefahr durch Vergiftung!
Bei nicht mit Wasser gefülltem Siphon oder offenen Anschlüssen kann
austretendes Abgas Menschen in Lebensgefahr bringen.
▶ Siphon mit Wasser füllen.
Hinweise zur Kondensatableitung:
▶ Abgasleitung mit Gefälle zum Heizkessel verlegen.
▶ Anfallendes Kondensat im Heizkessel und in der Abgasleitung
vorschriftsmäßig ableiten.
▶ Kondensat in das öffentliche Abwassersystem nur nach den
landesspezifischen Vorschriften einleiten.
Siphon demontieren
▶ Siphon ( Bild 12 [1]) nach oben aus dem Kondensatablaufrohr
ziehen.
▶ Siphon [1] drehen und nach unten aus dem Halter ziehen.
▶ Siphon mit Wasser füllen.
Montage 5
6 720 802 667-03.1T
