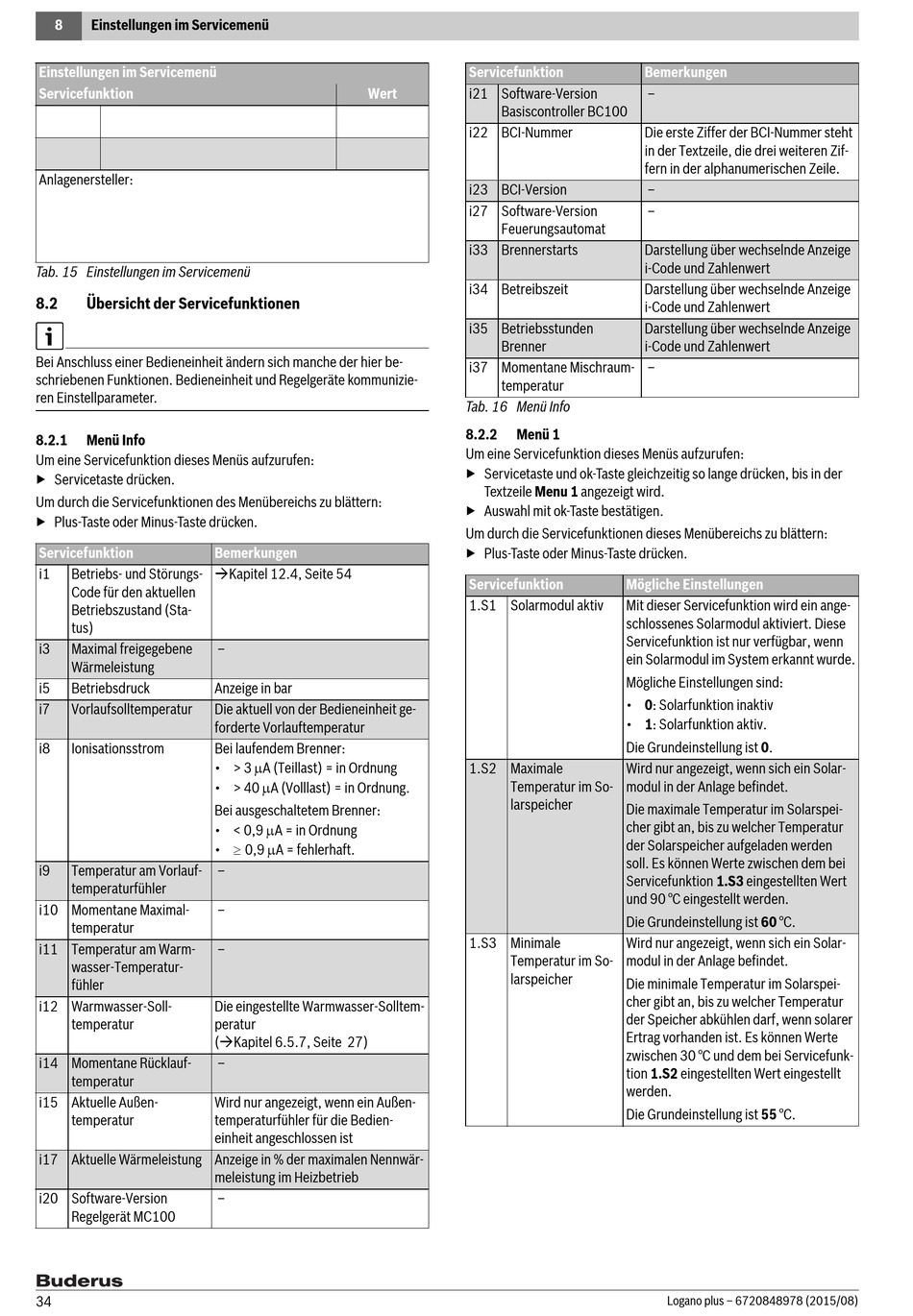

Übersicht Der Servicefunktionen; Menü Info; Menü 1 - Buderus Logano plus Installations- Und Wartungsanleitung

8 Einstellungen im Servicemenü
Einstellungen im Servicemenü
Servicefunktion
Anlagenersteller:
Tab. 15 Einstellungen im Servicemenü
8.2 Übersicht der Servicefunktionen
Bei Anschluss einer Bedieneinheit ändern sich manche der hier be-
schriebenen Funktionen. Bedieneinheit und Regelgeräte kommunizie-
ren Einstellparameter.
8.2.1 Menü Info
Um eine Servicefunktion dieses Menüs aufzurufen:
▶ Servicetaste drücken.
Um durch die Servicefunktionen des Menübereichs zu blättern:
▶ Plus-Taste oder Minus-Taste drücken.
Servicefunktion
i1 Betriebs- und Störungs-
Code für den aktuellen
Betriebszustand (Sta-
tus)
i3 Maximal freigegebene
Wärmeleistung
i5 Betriebsdruck
i7 Vorlaufsolltemperatur
i8 Ionisationsstrom
i9 Temperatur am Vorlauf-
temperaturfühler
i10 Momentane Maximal-
temperatur
i11 Temperatur am Warm-
wasser-Temperatur-
fühler
i12 Warmwasser-Soll-
temperatur
i14 Momentane Rücklauf-
temperatur
i15 Aktuelle Außen-
temperatur
i17 Aktuelle Wärmeleistung Anzeige in % der maximalen Nennwär-
i20 Software-Version
Regelgerät MC100
34
Wert
Bemerkungen
Kapitel 12.4, Seite 54
–
Anzeige in bar
Die aktuell von der Bedieneinheit ge-
forderte Vorlauftemperatur
Bei laufendem Brenner:
• > 3 A (Teillast) = in Ordnung
• > 40 A (Volllast) = in Ordnung.
Bei ausgeschaltetem Brenner:
• < 0,9 A = in Ordnung
•  0,9 A = fehlerhaft.
–
–
–
Die eingestellte Warmwasser-Solltem-
peratur
(Kapitel 6.5.7, Seite 27)
–
Wird nur angezeigt, wenn ein Außen-
temperaturfühler für die Bedien-
einheit angeschlossen ist
meleistung im Heizbetrieb
–
Servicefunktion
i21 Software-Version
Basiscontroller BC100
i22 BCI-Nummer
i23 BCI-Version
i27 Software-Version
Feuerungsautomat
i33 Brennerstarts
i34 Betreibszeit
i35 Betriebsstunden
Brenner
i37 Momentane Mischraum-
temperatur
Tab. 16 Menü Info
8.2.2 Menü 1
Um eine Servicefunktion dieses Menüs aufzurufen:
▶ Servicetaste und ok-Taste gleichzeitig so lange drücken, bis in der
Textzeile Menu 1 angezeigt wird.
▶ Auswahl mit ok-Taste bestätigen.
Um durch die Servicefunktionen dieses Menübereichs zu blättern:
▶ Plus-Taste oder Minus-Taste drücken.
Servicefunktion Mögliche Einstellungen
1.S1 Solarmodul aktiv Mit dieser Servicefunktion wird ein ange-
schlossenes Solarmodul aktiviert. Diese
Servicefunktion ist nur verfügbar, wenn
ein Solarmodul im System erkannt wurde.
Mögliche Einstellungen sind:
• 0: Solarfunktion inaktiv
• 1: Solarfunktion aktiv.
Die Grundeinstellung ist 0.
1.S2 Maximale Wird nur angezeigt, wenn sich ein Solar-
Temperatur im So- modul in der Anlage befindet.
larspeicher
Die maximale Temperatur im Solarspei-
cher gibt an, bis zu welcher Temperatur
der Solarspeicher aufgeladen werden
soll. Es können Werte zwischen dem bei
Servicefunktion 1.S3 eingestellten Wert
und 90 °C eingestellt werden.
Die Grundeinstellung ist 60 °C.
1.S3 Minimale Wird nur angezeigt, wenn sich ein Solar-
Temperatur im So- modul in der Anlage befindet.
larspeicher
Die minimale Temperatur im Solarspei-
cher gibt an, bis zu welcher Temperatur
der Speicher abkühlen darf, wenn solarer
Ertrag vorhanden ist. Es können Werte
zwischen 30 °C und dem bei Servicefunk-
tion 1.S2 eingestellten Wert eingestellt
werden.
Die Grundeinstellung ist 55 °C.
Bemerkungen
–
Die erste Ziffer der BCI-Nummer steht
in der Textzeile, die drei weiteren Zif-
fern in der alphanumerischen Zeile.
–
–
Darstellung über wechselnde Anzeige
i-Code und Zahlenwert
Darstellung über wechselnde Anzeige
i-Code und Zahlenwert
Darstellung über wechselnde Anzeige
i-Code und Zahlenwert
–
