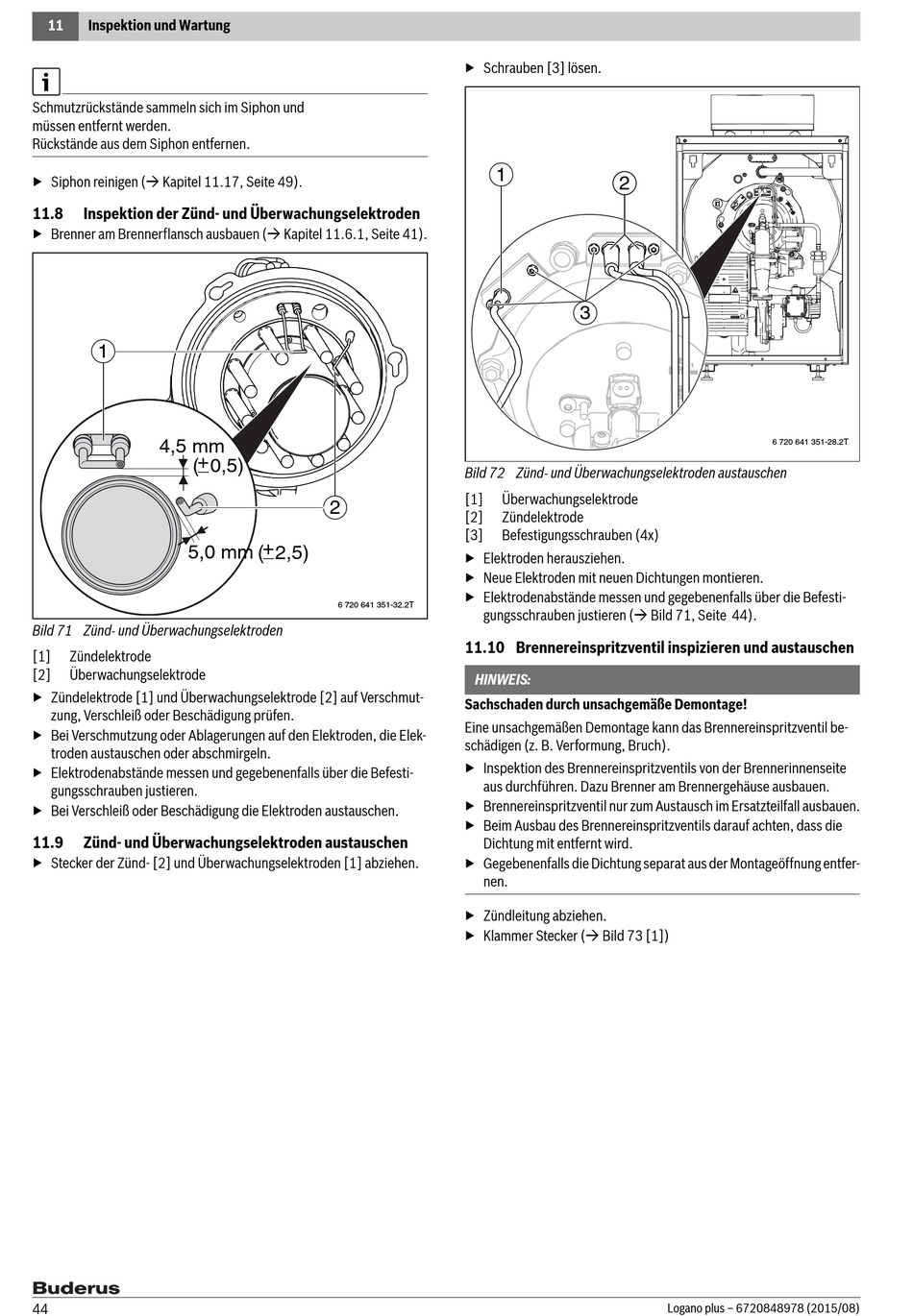

11 Inspektion und Wartung
Schmutzrückstände sammeln sich im Siphon und
müssen entfernt werden.
Rückstände aus dem Siphon entfernen.
▶ Siphon reinigen ( Kapitel 11.17, Seite 49).
11.8 Inspektion der Zünd- und Überwachungselektroden
▶ Brenner am Brennerflansch ausbauen ( Kapitel 11.6.1, Seite 41).
1
4,5 mm
+
( 0,5) _
5,0 mm
Bild 71 Zünd- und Überwachungselektroden
[1] Zündelektrode
[2] Überwachungselektrode
▶ Zündelektrode [1] und Überwachungselektrode [2] auf Verschmut-
zung, Verschleiß oder Beschädigung prüfen.
▶ Bei Verschmutzung oder Ablagerungen auf den Elektroden, die Elek-
troden austauschen oder abschmirgeln.
▶ Elektrodenabstände messen und gegebenenfalls über die Befesti-
gungsschrauben justieren.
▶ Bei Verschleiß oder Beschädigung die Elektroden austauschen.
11.9 Zünd- und Überwachungselektroden austauschen
▶ Stecker der Zünd- [2] und Überwachungselektroden [1] abziehen.
44
2
+
( 2,5) _
6 720 641 351-32.2T
▶ Schrauben [3] lösen.
1
2
3
Bild 72 Zünd- und Überwachungselektroden austauschen
[1] Überwachungselektrode
[2] Zündelektrode
[3] Befestigungsschrauben (4x)
▶ Elektroden herausziehen.
▶ Neue Elektroden mit neuen Dichtungen montieren.
▶ Elektrodenabstände messen und gegebenenfalls über die Befesti-
gungsschrauben justieren ( Bild 71, Seite 44).

11.10 Brennereinspritzventil inspizieren und austauschen

HINWEIS:
Sachschaden durch unsachgemäße Demontage!
Eine unsachgemäßen Demontage kann das Brennereinspritzventil be-
schädigen (z. B. Verformung, Bruch).
▶ Inspektion des Brennereinspritzventils von der Brennerinnenseite
aus durchführen. Dazu Brenner am Brennergehäuse ausbauen.
▶ Brennereinspritzventil nur zum Austausch im Ersatzteilfall ausbauen.
▶ Beim Ausbau des Brennereinspritzventils darauf achten, dass die
Dichtung mit entfernt wird.
▶ Gegebenenfalls die Dichtung separat aus der Montageöffnung entfer-
nen.
▶ Zündleitung abziehen.
▶ Klammer Stecker ( Bild 73 [1])
6 720 641 351-28.2T
Logano plus – 6720848978 (2015/08)
