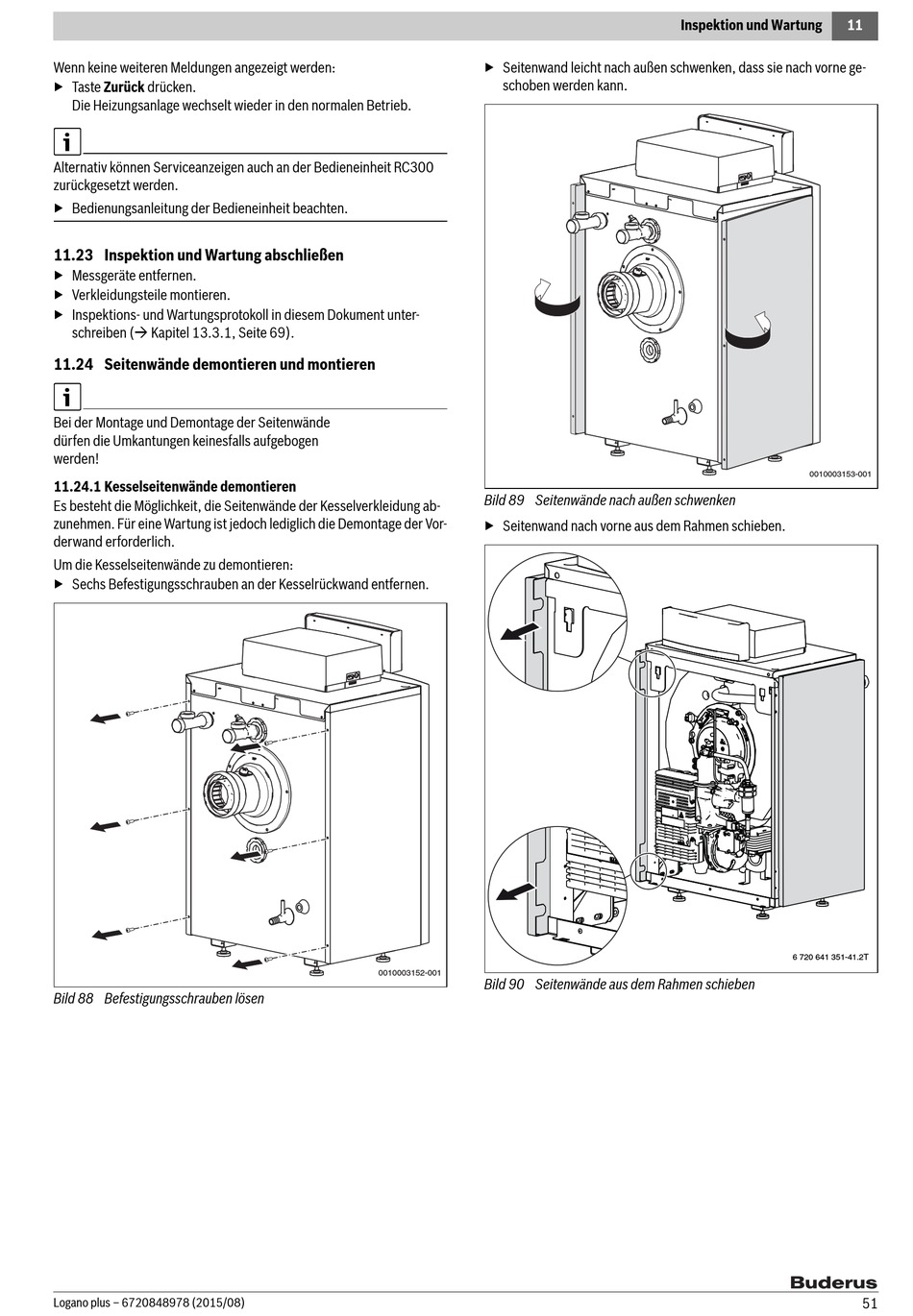

Inspektion Und Wartung Abschließen; Seitenwände Demontieren Und Montieren; Kesselseitenwände Demontieren - Buderus Logano plus Installations- Und Wartungsanleitung

Wenn keine weiteren Meldungen angezeigt werden:
▶ Taste Zurück drücken.
Die Heizungsanlage wechselt wieder in den normalen Betrieb.
Alternativ können Serviceanzeigen auch an der Bedieneinheit RC300
zurückgesetzt werden.
▶ Bedienungsanleitung der Bedieneinheit beachten.
11.23 Inspektion und Wartung abschließen
▶ Messgeräte entfernen.
▶ Verkleidungsteile montieren.
▶ Inspektions- und Wartungsprotokoll in diesem Dokument unter-
schreiben ( Kapitel 13.3.1, Seite 69).
11.24 Seitenwände demontieren und montieren
Bei der Montage und Demontage der Seitenwände
dürfen die Umkantungen keinesfalls aufgebogen
werden!
11.24.1 Kesselseitenwände demontieren
Es besteht die Möglichkeit, die Seitenwände der Kesselverkleidung ab-
zunehmen. Für eine Wartung ist jedoch lediglich die Demontage der Vor-
derwand erforderlich.
Um die Kesselseitenwände zu demontieren:
▶ Sechs Befestigungsschrauben an der Kesselrückwand entfernen.
Bild 88 Befestigungsschrauben lösen
Logano plus – 6720848978 (2015/08)
▶ Seitenwand leicht nach außen schwenken, dass sie nach vorne ge-
schoben werden kann.
Bild 89 Seitenwände nach außen schwenken
▶ Seitenwand nach vorne aus dem Rahmen schieben.
0010003152-001
Bild 90 Seitenwände aus dem Rahmen schieben
Inspektion und Wartung 11
0010003153-001
6 720 641 351-41.2T
51
