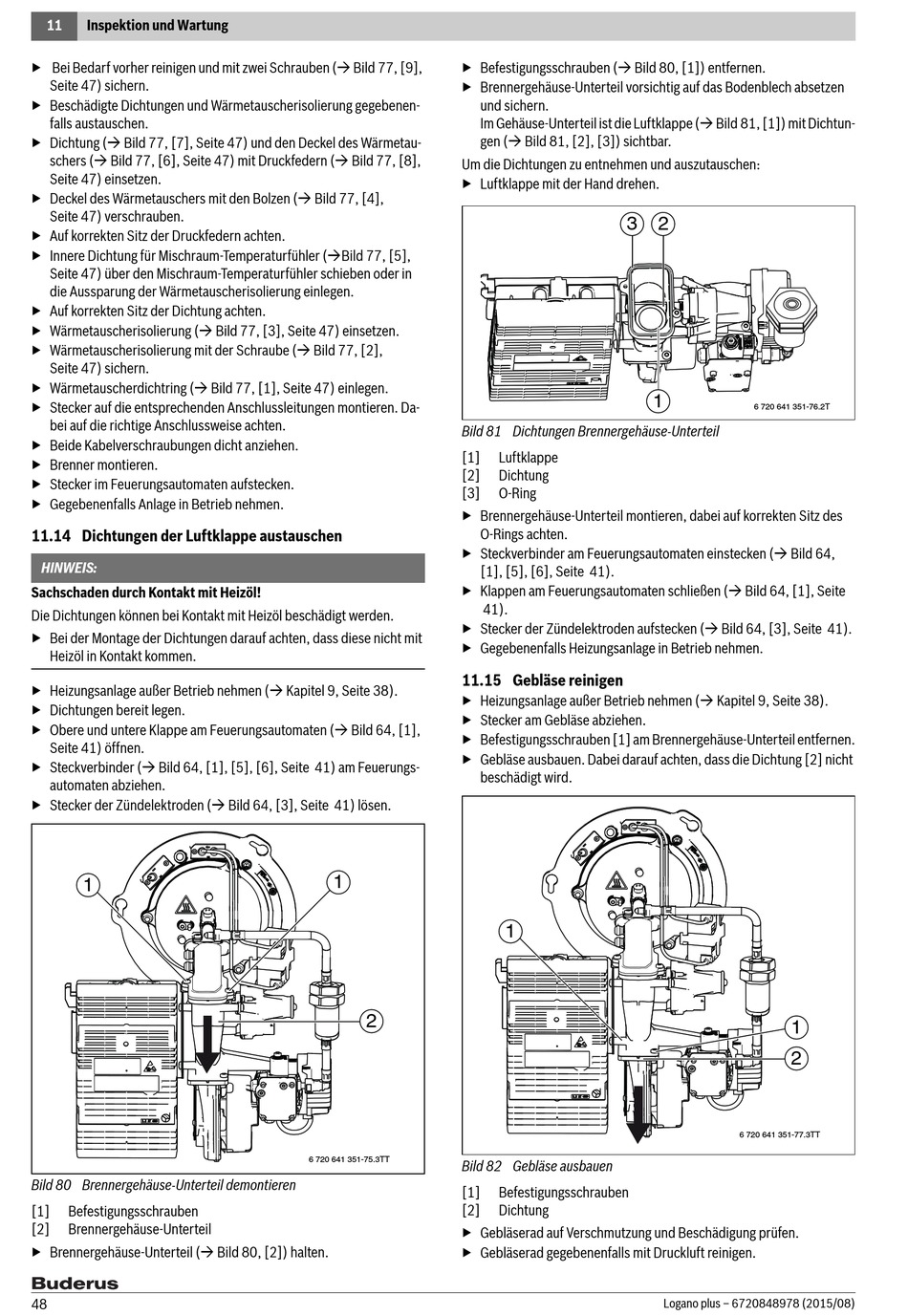

11 Inspektion und Wartung
▶ Bei Bedarf vorher reinigen und mit zwei Schrauben ( Bild 77, [9],
Seite 47) sichern.
▶ Beschädigte Dichtungen und Wärmetauscherisolierung gegebenen-
falls austauschen.
▶ Dichtung ( Bild 77, [7], Seite 47) und den Deckel des Wärmetau-
schers ( Bild 77, [6], Seite 47) mit Druckfedern ( Bild 77, [8],
Seite 47) einsetzen.
▶ Deckel des Wärmetauschers mit den Bolzen ( Bild 77, [4],
Seite 47) verschrauben.
▶ Auf korrekten Sitz der Druckfedern achten.
▶ Innere Dichtung für Mischraum-Temperaturfühler (Bild 77, [5],
Seite 47) über den Mischraum-Temperaturfühler schieben oder in
die Aussparung der Wärmetauscherisolierung einlegen.
▶ Auf korrekten Sitz der Dichtung achten.
▶ Wärmetauscherisolierung ( Bild 77, [3], Seite 47) einsetzen.
▶ Wärmetauscherisolierung mit der Schraube ( Bild 77, [2],
Seite 47) sichern.
▶ Wärmetauscherdichtring ( Bild 77, [1], Seite 47) einlegen.
▶ Stecker auf die entsprechenden Anschlussleitungen montieren. Da-
bei auf die richtige Anschlussweise achten.
▶ Beide Kabelverschraubungen dicht anziehen.
▶ Brenner montieren.
▶ Stecker im Feuerungsautomaten aufstecken.
▶ Gegebenenfalls Anlage in Betrieb nehmen.

11.14 Dichtungen der Luftklappe austauschen

HINWEIS:
Sachschaden durch Kontakt mit Heizöl!
Die Dichtungen können bei Kontakt mit Heizöl beschädigt werden.
▶ Bei der Montage der Dichtungen darauf achten, dass diese nicht mit
Heizöl in Kontakt kommen.
▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 9, Seite 38).
▶ Dichtungen bereit legen.
▶ Obere und untere Klappe am Feuerungsautomaten ( Bild 64, [1],
Seite 41) öffnen.
▶ Steckverbinder ( Bild 64, [1], [5], [6], Seite 41) am Feuerungs-
automaten abziehen.
▶ Stecker der Zündelektroden ( Bild 64, [3], Seite 41) lösen.
1
Bild 80 Brennergehäuse-Unterteil demontieren
[1] Befestigungsschrauben
[2] Brennergehäuse-Unterteil
▶ Brennergehäuse-Unterteil ( Bild 80, [2]) halten.
48
▶ Befestigungsschrauben ( Bild 80, [1]) entfernen.
▶ Brennergehäuse-Unterteil vorsichtig auf das Bodenblech absetzen
und sichern.
Im Gehäuse-Unterteil ist die Luftklappe ( Bild 81, [1]) mit Dichtun-
gen ( Bild 81, [2], [3]) sichtbar.
Um die Dichtungen zu entnehmen und auszutauschen:
▶ Luftklappe mit der Hand drehen.
Bild 81 Dichtungen Brennergehäuse-Unterteil
[1]
[2]
[3]
▶ Brennergehäuse-Unterteil montieren, dabei auf korrekten Sitz des
O-Rings achten.
▶ Steckverbinder am Feuerungsautomaten einstecken ( Bild 64,
[1], [5], [6], Seite 41).
▶ Klappen am Feuerungsautomaten schließen ( Bild 64, [1], Seite
▶ Stecker der Zündelektroden aufstecken ( Bild 64, [3], Seite 41).
▶ Gegebenenfalls Heizungsanlage in Betrieb nehmen.
11.15 Gebläse reinigen
▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 9, Seite 38).
▶ Stecker am Gebläse abziehen.
▶ Befestigungsschrauben [1] am Brennergehäuse-Unterteil entfernen.
▶ Gebläse ausbauen. Dabei darauf achten, dass die Dichtung [2] nicht
beschädigt wird.
1
2
6 720 641 351-75.3TT
Bild 82 Gebläse ausbauen
[1]
[2]
▶ Gebläserad auf Verschmutzung und Beschädigung prüfen.
▶ Gebläserad gegebenenfalls mit Druckluft reinigen.
3 2
1
Luftklappe
Dichtung
O-Ring
41).
1
Befestigungsschrauben
Dichtung
6 720 641 351-76.2T
1
2
6 720 641 351-77.3TT
Logano plus – 6720848978 (2015/08)
