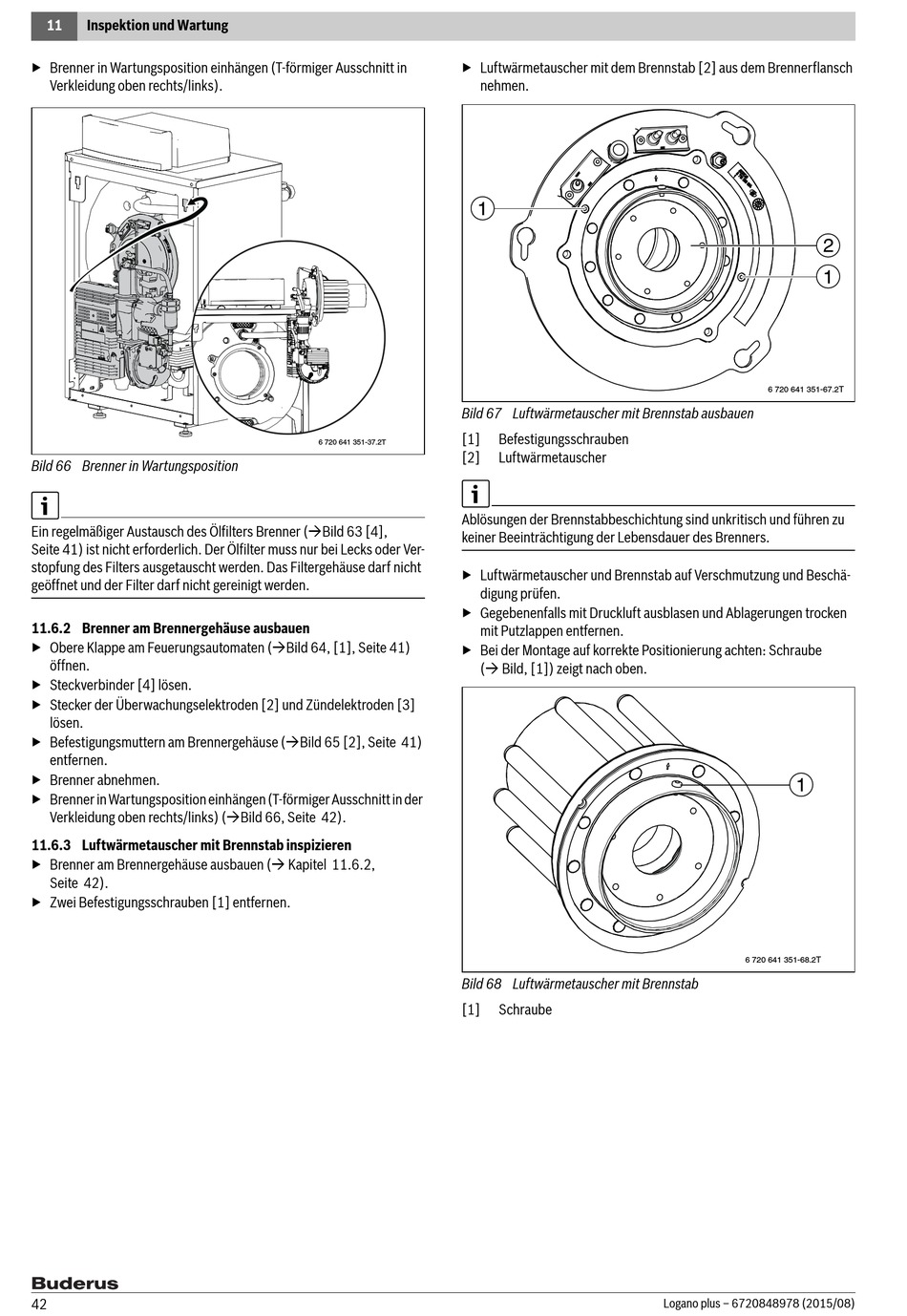

11 Inspektion und Wartung
▶ Brenner in Wartungsposition einhängen (T-förmiger Ausschnitt in
Verkleidung oben rechts/links).
Bild 66 Brenner in Wartungsposition
Ein regelmäßiger Austausch des Ölfilters Brenner (Bild 63 [4],
Seite 41) ist nicht erforderlich. Der Ölfilter muss nur bei Lecks oder Ver-
stopfung des Filters ausgetauscht werden. Das Filtergehäuse darf nicht
geöffnet und der Filter darf nicht gereinigt werden.
11.6.2 Brenner am Brennergehäuse ausbauen
▶ Obere Klappe am Feuerungsautomaten (Bild 64, [1], Seite 41)
öffnen.
▶ Steckverbinder [4] lösen.
▶ Stecker der Überwachungselektroden [2] und Zündelektroden [3]
lösen.
▶ Befestigungsmuttern am Brennergehäuse (Bild 65 [2], Seite 41)
entfernen.
▶ Brenner abnehmen.
▶ Brenner in Wartungsposition einhängen (T-förmiger Ausschnitt in der
Verkleidung oben rechts/links) (Bild 66, Seite 42).
11.6.3 Luftwärmetauscher mit Brennstab inspizieren
▶ Brenner am Brennergehäuse ausbauen ( Kapitel 11.6.2,
Seite 42).
▶ Zwei Befestigungsschrauben [1] entfernen.
42
▶ Luftwärmetauscher mit dem Brennstab [2] aus dem Brennerflansch
nehmen.
1
Bild 67 Luftwärmetauscher mit Brennstab ausbauen
[1]
6 720 641 351-37.2T
[2]
Ablösungen der Brennstabbeschichtung sind unkritisch und führen zu
keiner Beeinträchtigung der Lebensdauer des Brenners.
▶ Luftwärmetauscher und Brennstab auf Verschmutzung und Beschä-
digung prüfen.
▶ Gegebenenfalls mit Druckluft ausblasen und Ablagerungen trocken
mit Putzlappen entfernen.
▶ Bei der Montage auf korrekte Positionierung achten: Schraube
( Bild, [1]) zeigt nach oben.
Bild 68 Luftwärmetauscher mit Brennstab
[1]
Befestigungsschrauben
Luftwärmetauscher
Schraube
Logano plus – 6720848978 (2015/08)
2
1
6 720 641 351-67.2T
1
6 720 641 351-68.2T
