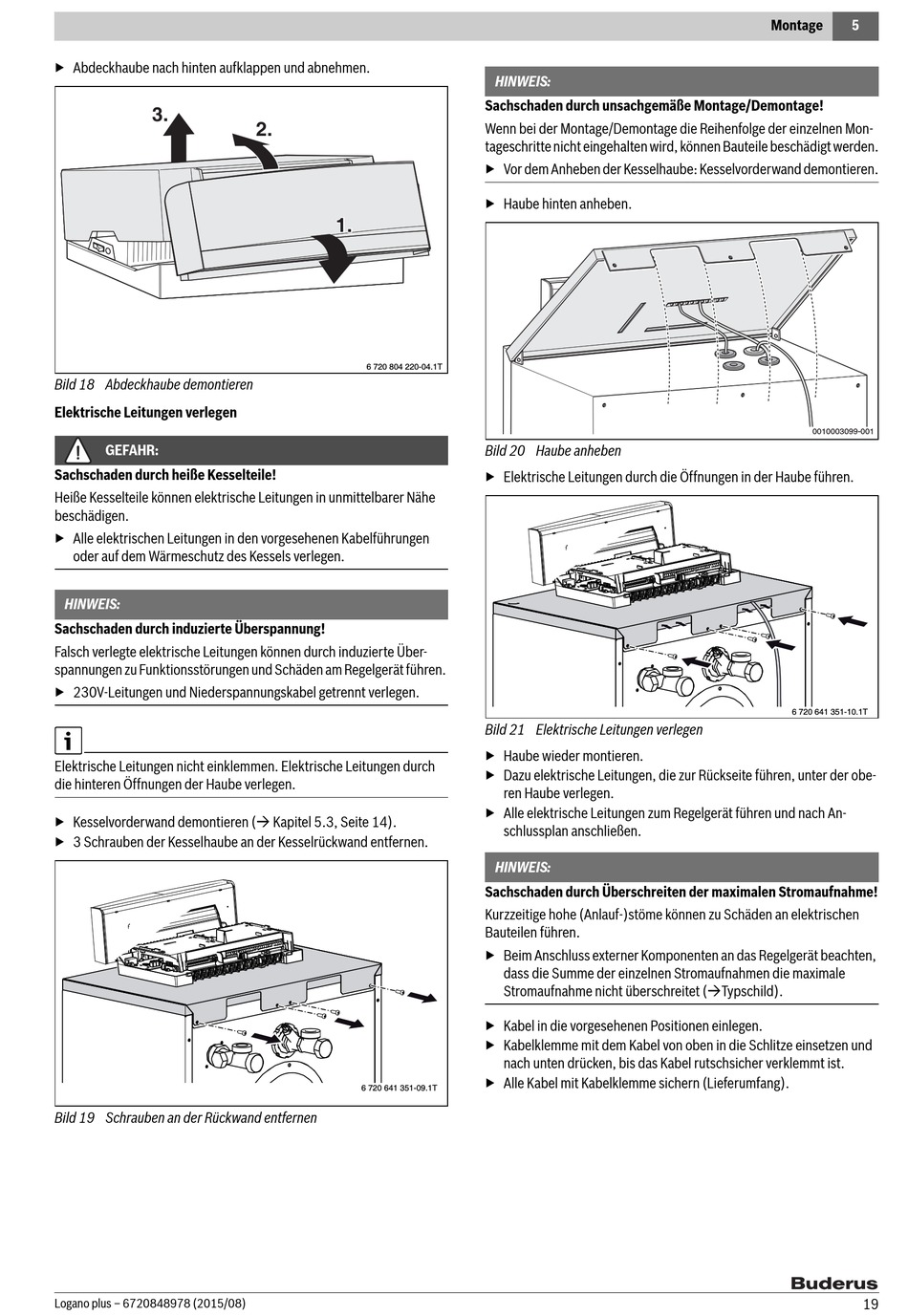

▶ Abdeckhaube nach hinten aufklappen und abnehmen.
3.
3. 3.
Bild 18 Abdeckhaube demontieren
Elektrische Leitungen verlegen
GEFAHR:
Sachschaden durch heiße Kesselteile!
Heiße Kesselteile können elektrische Leitungen in unmittelbarer Nähe
beschädigen.
▶ Alle elektrischen Leitungen in den vorgesehenen Kabelführungen
oder auf dem Wärmeschutz des Kessels verlegen.
HINWEIS:
Sachschaden durch induzierte Überspannung!
Falsch verlegte elektrische Leitungen können durch induzierte Über-
spannungen zu Funktionsstörungen und Schäden am Regelgerät führen.
▶ 230V-Leitungen und Niederspannungskabel getrennt verlegen.
Elektrische Leitungen nicht einklemmen. Elektrische Leitungen durch
die hinteren Öffnungen der Haube verlegen.
▶ Kesselvorderwand demontieren ( Kapitel 5.3, Seite 14).
▶ 3 Schrauben der Kesselhaube an der Kesselrückwand entfernen.
Bild 19 Schrauben an der Rückwand entfernen
Logano plus – 6720848978 (2015/08)
2.
2. 2.
1.
1. 1.
6 720 804 220-04.1T
6 720 641 351-09.1T
HINWEIS:
Sachschaden durch unsachgemäße Montage/Demontage!
Wenn bei der Montage/Demontage die Reihenfolge der einzelnen Mon-
tageschritte nicht eingehalten wird, können Bauteile beschädigt werden.
▶ Vor dem Anheben der Kesselhaube: Kesselvorderwand demontieren.
▶ Haube hinten anheben.
Bild 20 Haube anheben
▶ Elektrische Leitungen durch die Öffnungen in der Haube führen.
Bild 21 Elektrische Leitungen verlegen
▶ Haube wieder montieren.
▶ Dazu elektrische Leitungen, die zur Rückseite führen, unter der obe-
ren Haube verlegen.
▶ Alle elektrische Leitungen zum Regelgerät führen und nach An-
schlussplan anschließen.
HINWEIS:
Sachschaden durch Überschreiten der maximalen Stromaufnahme!
Kurzzeitige hohe (Anlauf-)stöme können zu Schäden an elektrischen
Bauteilen führen.
▶ Beim Anschluss externer Komponenten an das Regelgerät beachten,
dass die Summe der einzelnen Stromaufnahmen die maximale
Stromaufnahme nicht überschreitet (Typschild).
▶ Kabel in die vorgesehenen Positionen einlegen.
▶ Kabelklemme mit dem Kabel von oben in die Schlitze einsetzen und
nach unten drücken, bis das Kabel rutschsicher verklemmt ist.
▶ Alle Kabel mit Kabelklemme sichern (Lieferumfang).
Montage
5
0010003099-001
6 720 641 351-10.1T
19
