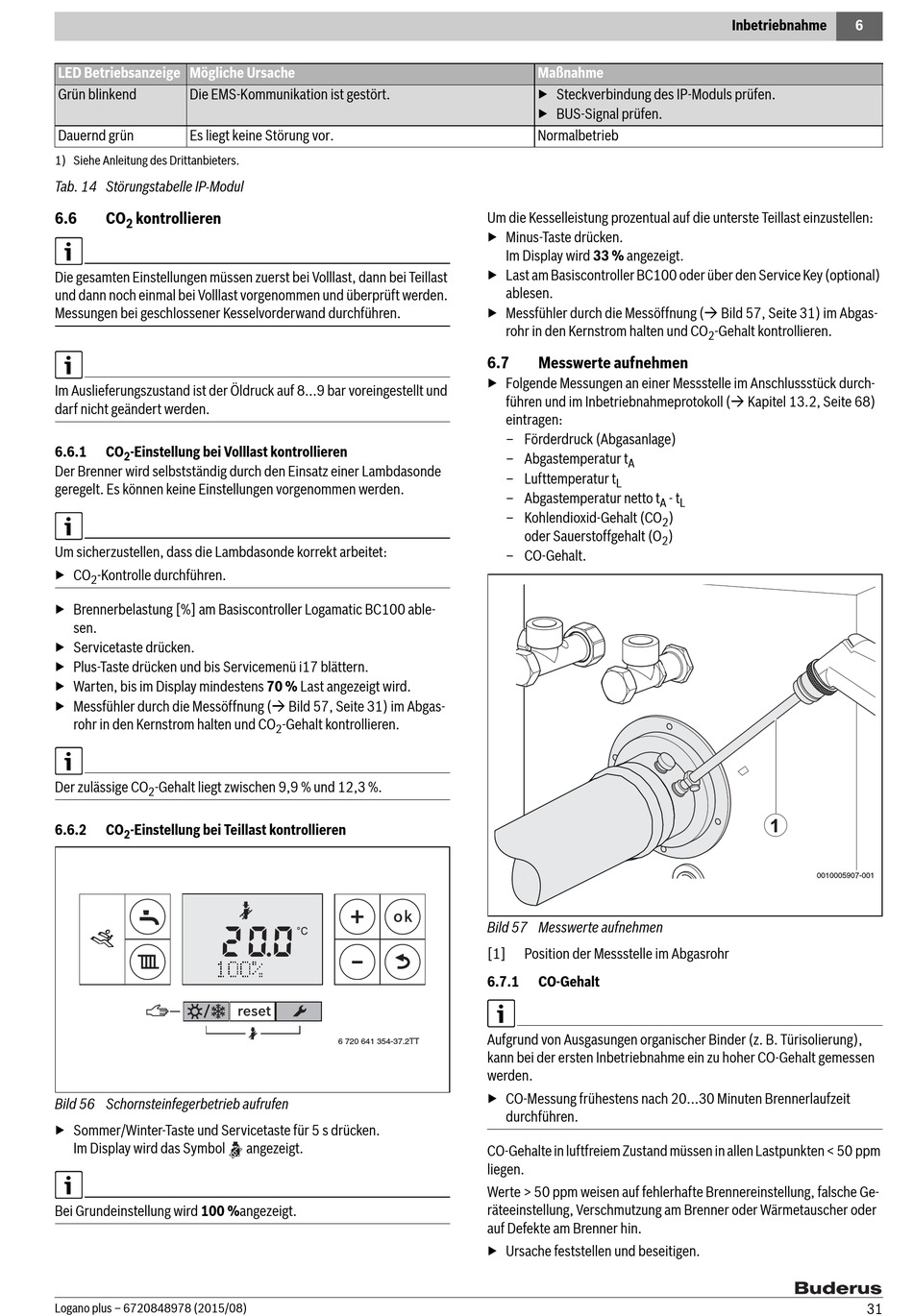

LED Betriebsanzeige Mögliche Ursache
Grün blinkend Die EMS-Kommunikation ist gestört.
Dauernd grün Es liegt keine Störung vor.
1) Siehe Anleitung des Drittanbieters.
Tab. 14 Störungstabelle IP-Modul
6.6 CO kontrollieren
2
Die gesamten Einstellungen müssen zuerst bei Volllast, dann bei Teillast
und dann noch einmal bei Volllast vorgenommen und überprüft werden.
Messungen bei geschlossener Kesselvorderwand durchführen.
Im Auslieferungszustand ist der Öldruck auf 8...9 bar voreingestellt und
darf nicht geändert werden.
6.6.1 CO -Einstellung bei Volllast kontrollieren
2
Der Brenner wird selbstständig durch den Einsatz einer Lambdasonde
geregelt. Es können keine Einstellungen vorgenommen werden.
Um sicherzustellen, dass die Lambdasonde korrekt arbeitet:
▶ CO -Kontrolle durchführen.
2
▶ Brennerbelastung [%] am Basiscontroller Logamatic BC100 able-
sen.
▶ Servicetaste drücken.
▶ Plus-Taste drücken und bis Servicemenü i17 blättern.
▶ Warten, bis im Display mindestens 70 % Last angezeigt wird.
▶ Messfühler durch die Messöffnung ( Bild 57, Seite 31) im Abgas-
rohr in den Kernstrom halten und CO
Der zulässige CO -Gehalt liegt zwischen 9,9 % und 12,3 %.
2
6.6.2 CO -Einstellung bei Teillast kontrollieren
2
Bild 56 Schornsteinfegerbetrieb aufrufen
▶ Sommer/Winter-Taste und Servicetaste für 5 s drücken.
Im Display wird das Symbol
Bei Grundeinstellung wird 100 %angezeigt.
Logano plus – 6720848978 (2015/08)
-Gehalt kontrollieren.
2
6 720 641 354-37.2TT
angezeigt.
Maßnahme
▶ Steckverbindung des IP-Moduls prüfen.
▶ BUS-Signal prüfen.
Normalbetrieb
Um die Kesselleistung prozentual auf die unterste Teillast einzustellen:
▶ Minus-Taste drücken.
Im Display wird 33 % angezeigt.
▶ Last am Basiscontroller BC100 oder über den Service Key (optional)
ablesen.
▶ Messfühler durch die Messöffnung ( Bild 57, Seite 31) im Abgas-
rohr in den Kernstrom halten und CO
6.7

Messwerte aufnehmen

▶ Folgende Messungen an einer Messstelle im Anschlussstück durch-
führen und im Inbetriebnahmeprotokoll ( Kapitel 13.2, Seite 68)
eintragen:
– Förderdruck (Abgasanlage)
– Abgastemperatur t
A
– Lufttemperatur t
L
– Abgastemperatur netto t
A
– Kohlendioxid-Gehalt (CO
oder Sauerstoffgehalt (O

– CO-Gehalt.

Bild 57 Messwerte aufnehmen
[1] Position der Messstelle im Abgasrohr
6.7.1 CO-Gehalt
Aufgrund von Ausgasungen organischer Binder (z. B. Türisolierung),
kann bei der ersten Inbetriebnahme ein zu hoher CO-Gehalt gemessen
werden.
▶ CO-Messung frühestens nach 20...30 Minuten Brennerlaufzeit
durchführen.
CO-Gehalte in luftfreiem Zustand müssen in allen Lastpunkten < 50 ppm
liegen.
Werte > 50 ppm weisen auf fehlerhafte Brennereinstellung, falsche Ge-
räteeinstellung, Verschmutzung am Brenner oder Wärmetauscher oder
auf Defekte am Brenner hin.
▶ Ursache feststellen und beseitigen.
Inbetriebnahme
-Gehalt kontrollieren.
2
- t
L
)
2
)
2
0010005907-001
6
