13 Anhang
2
1
BC100

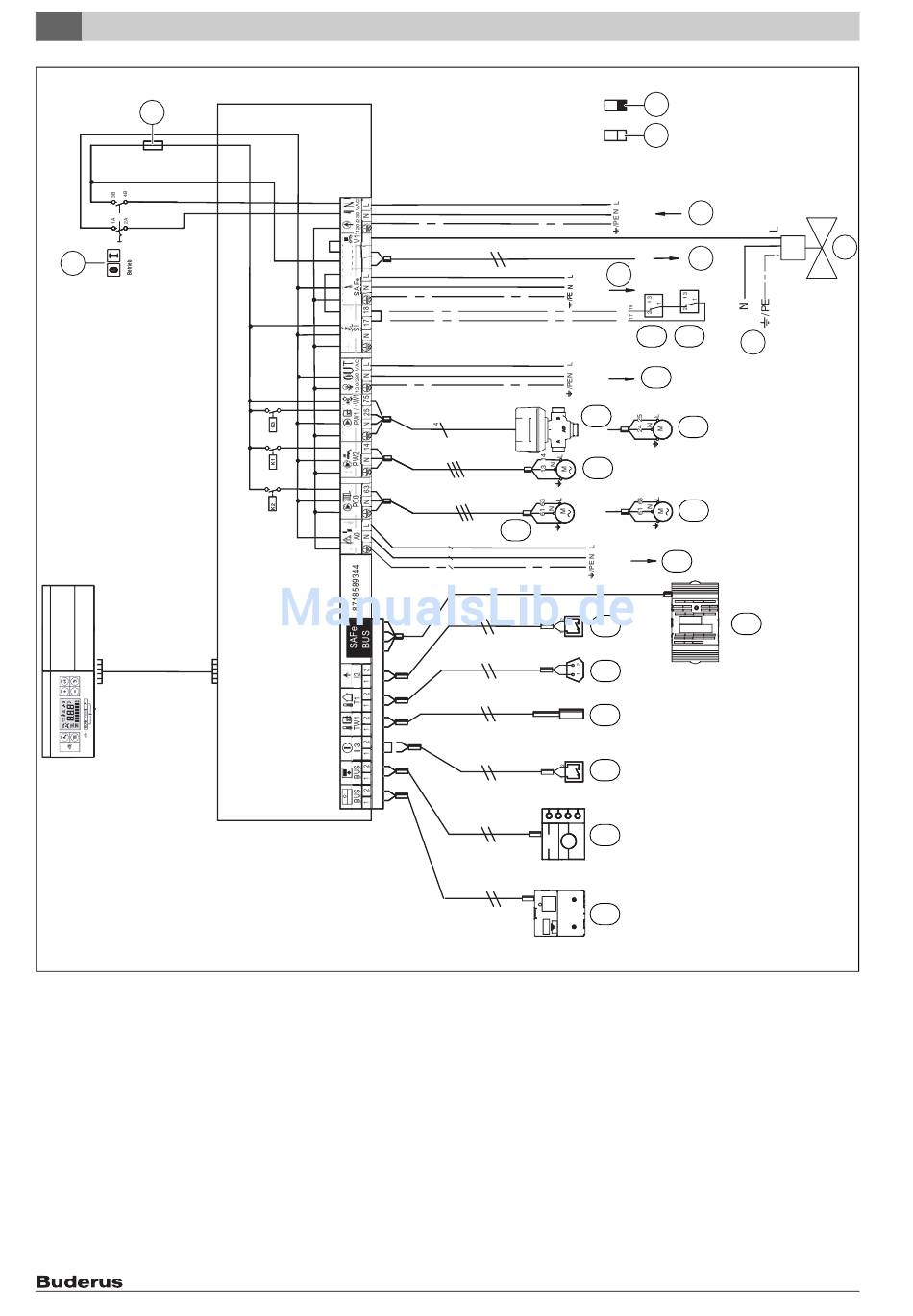

Bild 100 Anschlussplan Regelgerät MC100
Legende zu Bild:
[1] Hauptschalter
[2] Sicherung 6,3 A
[3] Schutzkleinspannung
[4] Steuerspannung 230 V
[5] IN - Netzeingang
[6] V1 - Magnetventil
[7] SAFe - zusätzlicher Ausgang für den Anschluss des
Feuerungsautomaten
[8] SAFe - Netzversorgung Feuerungsautomat, 230 V/50Hz
[9] PE und N von externem Netz
[10] SI - Sicherheitskomponente 2
[11] SI - Sicherheitskomponente 1
[12] OUT - Netzversorgung Funktionsmodule, 230 V/50 Hz
76
8
13
15
17
19
20
22
23
24
25
[13] PW1/VW1 - 3-Wege-Ventil
[14] PW1 - Speicherladepumpe
[15] PW2 - Zirkulationspumpe
[16] PC0 - Heizungspumpe
[17] PC0 - Zubringerpumpe
[18] A0 - Sammelstörmeldung 230 V AC, max. 3A
[19] I2 - Wärmeanforderung (extern)
[20] T1 - Außentemperaturfühler
[21] SAFe - Verbindung zum Feuerungsautomaten
[22] TW1 - Warmwasser-Temperaturfühler
[23] I3 - externe Verriegelung (die Brücke bei Anschluss entfernen)
[24] BUS - Verbindung zu EMS Bedieneinheit
[25] BUS - Verbindung zu EMS Funktionsmodulen
3
4
5
7
10
11
9
12
14
16
18
21
6 720 641 351-47.5TT
Logano plus – 6720848978 (2015/08)
