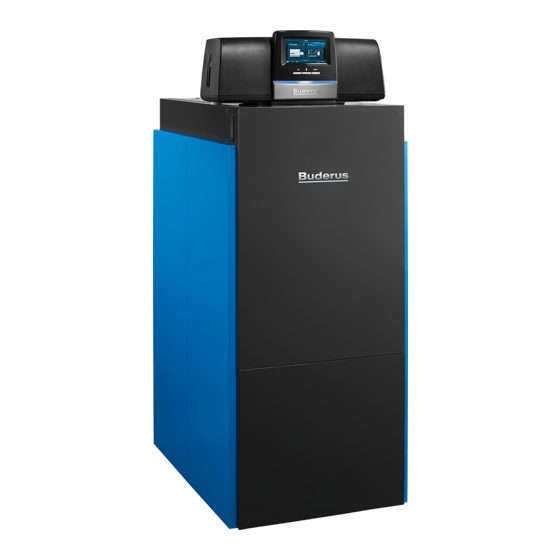

Inhaltszusammenfassung für Buderus Logano plus

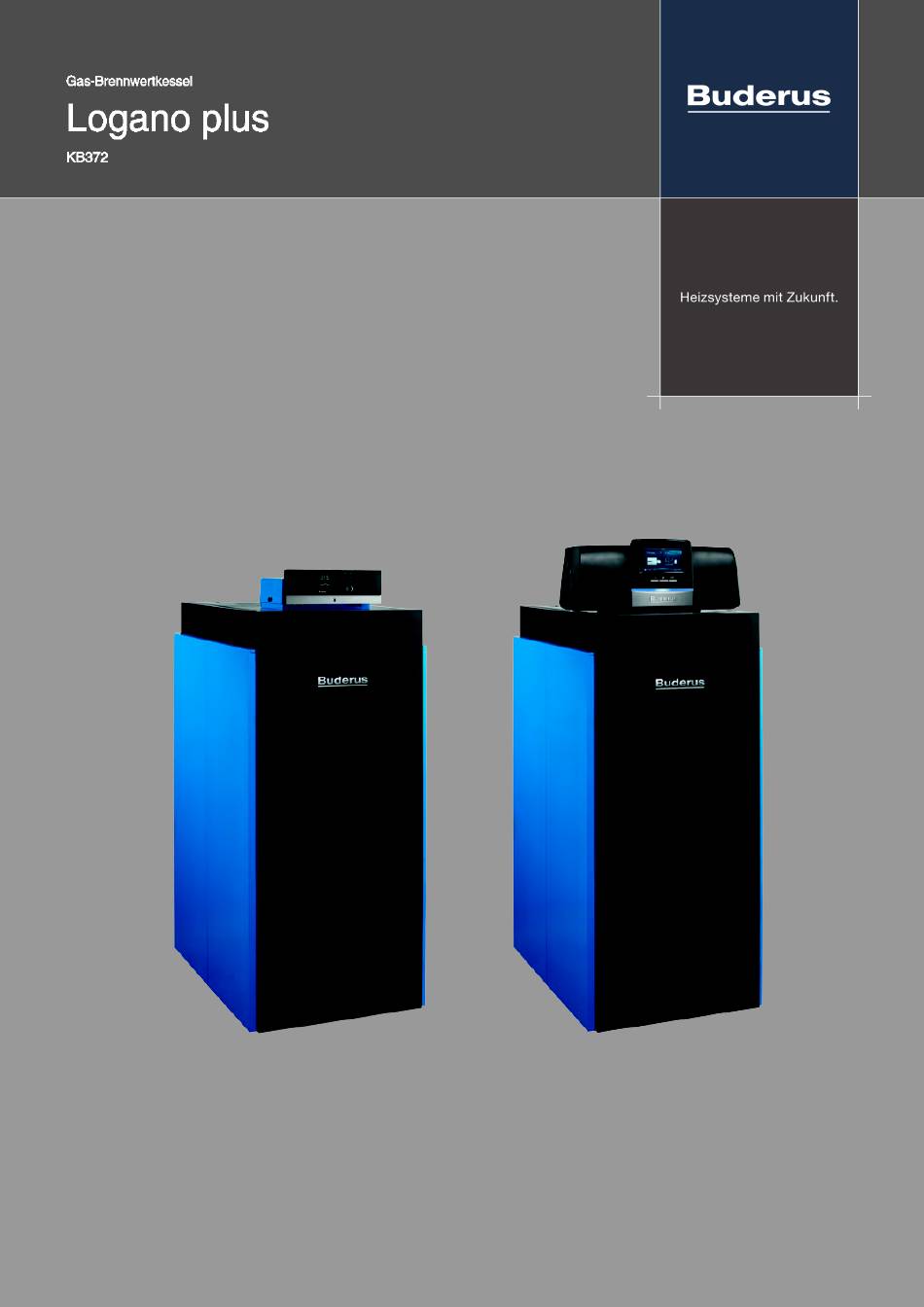

  • Seite 1 Planungsunterlage...

  • Seite 2: Inhaltsverzeichnis

    Verbrennungsluftzufuhr ....31 Logano plus KB372 – Einzelkessel ..11 Wasserbeschaffenheit ....31 2.4.1 Abmessungen –...
  • Seite 3 7.4.3 Funktionsbeschreibung ....58 7.13 2 × Logano plus KB372 nur als Werks- 7.4.4 Spezielle Planungshinweise ..59 kaskadenausführung mit Logamatic MC110,...
  • Seite 4 Inhaltsverzeichnis 7.18 Kaskade aus 2 × Logano plus KB372 mit 11 Hydraulische Anschlusszubehöre ..113 Regelgeräten Logamatic 5313 und 11.1 Hydraulische Kaskade ....113 Kaskadenmodul FM-CM, Warmwasser- 11.1.1 Kaskaden-Set für hydraulische Verrohrung...

  • Seite 5: Gas-Brennwertkessel Mit Aluminium-Wärmetauscher

    Gebäudesa- nierung die Heizflächen auf niedrigere Betriebstempera- turen auszulegen. Darüber hinaus wird der Logano plus KB372 in den Aus- führungen rechts und links angeboten, was einen opti- malen Zugang für die mechanische Reinigung des Wärmetauschers unabhängig von den vorliegenden Auf-...

  • Seite 6: Merkmale Und Besonderheiten

    Gas-Brennwertkessel mit Aluminium-Wärmetauscher Merkmale und Besonderheiten Modernes Kesselkonzept Lieferumfang • Wärmetauscher aus hochwertigem Aluminium- Der Logano plus KB372 wird mit einem, bei der Bestel- lung zugeordneten, Regelgerät in 3 Verpackungseinhei- Silizium-Sandguss ten ausgeliefert. • Kompakte Bauart und niedriges Gewicht • Sehr geringer wasserseitiger Widerstand für optimier- te und einfache Anlagentechnik •...

  • Seite 7: Technische Beschreibung

    KB372 sind nach DIN EN 677 geprüft und tragen das CE-Kennzeichen (CE-0085C S0098). Die Ausführungen rechts oder links führen, in Kombina- tion mit der variablen Abgasführung, zu enormer Flexibi- lität bei der Planung und Installation. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 8: Gas-Brennwertkessel Logano Plus Kb372 . 7 Lieferweise

    KB372 mit montiertem Heizkessel und warm verbrauchsrelevante Produkte (ErP) in Kraft. geprüftem Brenner ausgeliefert wird. Die Richtlinie formuliert Anforderungen an: Der Logano plus KB372 ist werkseitig auf Erdgas E • Effizienz (H-Gas, G20) voreingestellt und kann vor Ort ohne gro- • Schallleistungspegel (bei Wärmepumpen zusätzlich ßen Aufwand mit dem im Lieferumfang enthaltenen Um-...
  • Seite 9 • Solarthermie-Anlagen zur Warmwasserbereitung und/ • Systemlabels und -datenblätter für individuell zusam- oder Heizungsunterstützung mengestellte Systeme • Multivalente Systeme (z. B. Wärmepumpe in Kombi- nation mit Heizkessel) Bild 6 Beispiel für Systemlabel und Systemdatenblatt Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 10: Produktdaten Zum Energieverbrauch

    Die folgenden Produktdaten entsprechen den Anforde- rungen der EU-Verordnungen 811/2013, 812/2013, 813/ 2013 und 814/2013 zur Ergänzung der Richtlinie 2010/ 30/EU. Brennwertkessel – Nennwärmeleistung Jahreszeitbedingte Raumheizungs- Energieeffizienz Energieeffizienzklasse – Tab. 2 Produktdaten KB372 – 75 kW Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 11: Abmessungen Und Technische Daten Logano Plus Kb372 - Einzelkessel

    Technische Beschreibung Abmessungen und technische Daten Logano plus KB372 – Einzelkessel 2.4.1 Abmessungen – Einzelkessel Bild 8 Abmessungen und Anschlüsse Logano plus KB372, 75 ... 300 kW (Maße in mm) Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 12 1317 1317 1317 1317 1317 1317 Länge L 1250 1250 1250 1250 1250 1250 Tab. 3 Abmessungen und Anschlussdimensionen 1) Ausführung links 2) Ausführung rechts 3) Innengewinde 4) PN6-Normflansch (EN 1092) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 13: Technische Daten - Einzelkessel

    – – Max. Schallleistungspegel in Innenräumen dB(A) Max. Schallleistungspegel einschließlich Anschluss- dB(A) Set für raumluftunabhängigen Betrieb Restförderdruck Gebläse (Abgas- und Verbrennungs- luftsystem) Tab. 4 Technische Daten Logano plus KB372 – Einzelkessel Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 14: Gasdurchsatz

    Gasdurchsatz 10,1 10,7 15,1 16,1 20,1 21,4 25,2 26,7 30,2 32,1 Tab. 5 Gasdurchsatz (bezogen auf 15 °C Gastemperatur und 1013 mbar Luftdruck) 1) Oberer Wobbe-Index für 0 °C, 1013 mbar Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 15: Abmessungen Und Technische Daten Logano Plus Kb372 - Werkseitige 2-Kessel-Kaskade

    Abmessungen und technische Daten – 2-Kessel-Kaskade mit werksseitiger Verrohrung 2 × 75 und 2 × 100 kW mit motorgesteuerter hydraulischer Absperrklappe Bild 9 Abmessungen Logano plus KB372, 2 × 75 kW und 2 × 100 kW – 2-Kessel-Kaskade mit werksseitiger Verrohrung und motorgesteuerter hydraulischer Absperrklappe; (Maße in mm) Gassenaufstellung Aufstellung nebeneinander Bauseits kürzbar auf 150 mm...
  • Seite 16 Teillast Restförderdruck Gebläse (Abgas- und Verbrennungsluftsystem) Tab. 6 Technische Daten Logano plus KB372 – 2-Kessel-Kaskade mit werksseitiger Verrohrung 1) Die Angaben [xxx] entsprechen den verwendeten Symbolen und Formelzeichen auf dem Typschild. 2) Oberkante Sicherheitsgruppe Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 17: Motorgesteuerter Hydraulischer

    Abmessungen und technische Daten – 2-Kessel-Kaskade mit werksseitiger Verrohrung 2 × 150 ... 2 × 300 kW mit motorgesteuerter hydraulischer Absperrklappe Bild 10 Abmessungen Logano plus KB372, 2 × 150 ... 2 × 300 kW – 2-Kessel-Kaskade mit werksseitiger Verrohrung und motorgesteuerter hydraulischer Absperrklappe (Maße in mm)
  • Seite 18 Teillast Restförderdruck Gebläse (Abgas- und Verbrennungsluftsystem) Tab. 7 Technische Daten Logano plus KB372 – 2-Kessel-Kaskade mit werksseitiger Verrohrung 1) Die Angaben [xxx] entsprechen den verwendeten Symbolen und Formelzeichen auf dem Typschild. 2) Oberkante Abgassammler Bei der 2-Kessel-Kaskade ab 2 × 150 kW...

  • Seite 19: Rückschlagklappe

    Abmessungen und technische Daten – 2-Kessel-Kaskade mit werksseitiger Verrohrung 2 × 75 und 2 × 100 kW mit Pumpe und druckverlustarmer Rückschlagklappe Bild 11 Abmessungen Logano plus KB372, 2 × 75 und 2 × 100 kW – 2-Kessel-Kaskade mit werksseitiger Verrohrung, Pum- pe und druckverlustarmer Rückschlagklappe (Maße in mm)
  • Seite 20 Teillast Restförderdruck Gebläse (Abgas- und Verbrennungsluftsystem) Tab. 8 Technische Daten Logano plus KB372 – 2-Kessel-Kaskade mit werksseitiger Verrohrung 1) Die Angaben [xxx] entsprechen den verwendeten Symbolen und Formelzeichen auf dem Typschild. 2) Oberkante Sicherheitsgruppe Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 21: Abmessungen Und Technische Daten

    Abmessungen und technische Daten – 2-Kessel-Kaskade mit werksseitiger Verrohrung 2 × 150 ... 2 × 300 kW mit Pumpe und druckverlustarmer Rückschlagklappe Bild 12 Abmessungen Logano plus KB372, 2 × 150 ... 2 × 300 kW – 2-Kessel-Kaskade mit werksseitiger Verrohrung, Pum- pe und druckverlustarmer Rückschlagklappe (Maße in mm)
  • Seite 22 Teillast Restförderdruck Gebläse (Abgas- und Verbrennungsluftsystem) Tab. 9 Technische Daten Logano plus KB372 – 2-Kessel-Kaskade mit werksseitiger Verrohrung 1) Die Angaben [xxx] entsprechen den verwendeten Symbolen und Formelzeichen auf dem Typschild. 2) Oberkante Abgassammler Bei der 2-Kessel-Kaskade ab 2 × 150 kW...

  • Seite 23: Wasserseitiger Durchflusswiderstand

    Bild 14 Kesselwirkungsgrad in Abhängigkeit von der Bren- nerbelastung Bild 16 Abgastemperatur in Abhängigkeit von der Kessel-  Kesselwirkungsgrad rücklauftemperatur Brennerbelastung in %  Abgastemperatur 40/30 °C  Kesselrücklauftemperatur 75/60 °C Volllast Teillast Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 24: Umrechnungsfaktor Für Andere Betriebstemperaturen

    93,0 97,8 108,1 0,36 KB372-150 139,8 97,8 107,6 0,27 KB372-200 186,1 98,0 108,2 0,25 KB372-250 232,9 97,9 108,4 0,22 KB372-300 280,0 98,0 108,0 0,21 Tab. 10 Kennwerte zur Ermittlung der Anlagen-Aufwandszahl Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 25: Einbringmaße Und Aufstellraum

    2-Kessel-Aufstellung Links- und Rechtsausführung (bauseits), Gassenaufstellung (bauseits), nebeneinander Bild 19 Wandabstände Logano plus KB372 (bauseitige Bild 21 Wandabstände Logano plus KB372 (bauseitige 2-Kessel-Kaskade, Gassenaufstellung) 2-Kessel-Kaskade, Aufstellung nebeneinander) Linksausführung Linksausführung Rechtsausführung Rechtsausführung Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 26 2) Dieses Abstandsmaß ist abhängig von der eingesetzten Kaska- denleistung ( Kapitel 2.5, Seite 15). Bei Einzelkesselaufstellung der Varianten 150 ... 300 kW kann der Abgasanschluss ent- sprechend den räumlichen Gegebenheiten von hinten nach oben umgebaut werden. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 27: Transport

    Um das Gewicht und die Größe des Kessels für den Transport zu reduzieren, lassen sich viele Teile schnell demontieren, z. B. der Brenner und die Befestigungstra- Bild 25 Heizkessel mit Kran transportieren versen für die Kesselverkleidung. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 28: Gasbrenner

    59 K überschreitet, schaltet • Schadstoffemissionen, NO -Klasse 6 mit 36 ... der Brenner ab. Somit arbeitet der Logano plus KB372 54 mg/kWh und CO 15 ... 18 mg/kWh, Normemissi- den überwiegenden Anteil der Jahresheizarbeit unab- onsfaktoren nach EN 15502-1 (CO und NO können...

  • Seite 29: Vorschriften Und Betriebsbedingungen

    Voraussetzung für einen sicheren und wirtschaftlichen Betrieb. Zum Lieferumfang des Umbausatzes Flüssiggas gehört ein Vordruckregler, der generell am Gasanschluss des Wir empfehlen den Abschluss eines Wartungs- und Ins- Wärmerzeugers installiert wird. pektionsvertrages. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 30: Betriebsbedingungen

    FRS 503 FRS 503 FRS 503 FRS 505 Tab. 14 Auslegungstabelle Gas-Druckregler FRS ... für Logano plus KB372 Gas-Druckregler für Betrieb mit Flüssiggas Bei Betrieb mit Flüssiggas muss ein zusätzlicher Druck- regler im Gaseingang installiert werden. Der Umbausatz Flüssiggas enthält den Druckregler und die Installations- anleitung und ermöglicht den Betrieb ohne Austausch...

  • Seite 31: Verbrennungsluft

    (Ca(HCO ) des Leitungswassers geben die Wasserversorgungsunternehmen. Sollte diese Angabe in der Wasseranalyse nicht enthalten sein, kann die Konzentration an Calciumhydrogencarbonat aus Karbo- nathärte und Calciumhärte wie folgt errechnet werden. Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 32 Oberhalb der Kurven vollentsalztes Füllwasser mit einer Leitfähigkeit 10 S/cm verwenden. Unterhalb der Kurven unaufbereitetes Leitungs- wasser nach Trinkwasserverordnung einfüllen. Wasserhärte in Grad Deutsche Härte Maximal mögliches Füll- und Ergänzungswasservo- lumen in m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 33 Oberhalb der Kurven vollentsalztes Füllwasser mit einer Leitfähigkeit 10 S/cm verwenden. Unterhalb der Kurven unaufbereitetes Leitungs- wasser nach Trinkwasserverordnung einfüllen. Wasserhärte in Grad Deutsche Härte Wassermenge unaufbereitetes Füll- und Ergän- zungswasser des Wärmeerzeugers in m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 34 Heizwasser nach der Inbetriebnahme in den darauffolgenden Monaten durch den sogenannten Selbstalkalisierungseffekt ansteigen kann. Es empfiehlt sich, den pH-Wert nach mehreren Monaten beheiztem Anlagenbetrieb zu überprüfen (siehe auch VDI 2035 T2). Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 35: Aufstellen Von Feuerstätten

    Stahl-/Gussradiatoren mit Rohrdimension- Schwerkraftheizung und Fußbodenheizung Frostschutzmittel (20 l/kW) Für die Produktlinie Logano plus KB372 ist das Frost- Flachheizkörper (10 l/kW) schutzmittel Antifrogen N zugelassen. Falls ein Frost- Konvektoren (6 l/kW) schutzmittel zum Einsatz kommt, ist ein Gemisch aus Frostschutzmittel und entsalztem Wasser einzusetzen.

  • Seite 36: Heizungsregelung

    • Ansteuerung der Heizungspumpe im Heizkreis 1 1) Logamatic BC30 E kann nur in Sonderfällen als alleinige Be- dieneinheit eingesetzt werden (z. B. 0 ... 10 V mit übergeord- neter Systemregelung oder Prozesswärme) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 37: Bedieneinheit Logamatic Rc310

    Heizungsanlage oder in Verbindung mit dem Heizkreis- chenfühlers möglich. modul MM100 für jeden einzelnen Heizkreis. Außerdem sind umfangreiche Servicefunktionen nutzbar, z. B. „Mo- nitorfunktion“, „Funktionstest“, „Störungsüberwa- chung“, „Störungsanzeige“ oder „Abfrage der Heizkurve“. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 38: Basiscontroller Logamatic Bc30 E

    – Ausblenden der Tasten für 15 Sekunden zur Reini- gung der Glasoberfläche • Zugang zum Servicemenü mit den Untermenüs – Info – Einstellungen – Grenzwerte – Funktionstest – Notbetrieb – Reset – Anzeige Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 39: Aufbau Regelsystem Logamatic Ems Plus

    Begrenzte Einstellungen (analog PM10) können auch mit einem älteren Logamatic RC310/RC300 und RC35 vorge- nommen werden. 2) Die Funktionen des Moduls GM10 sind bereits in der Grund- ausstattung der Logamatic MC110 enthalten (Ausnahme Funk- tion Gasdruckwächter). Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 40 Heizungsregelung Bild 37 BUS-Aufbau und Prinzipdarstellung mit SAFe für Logano plus KB372 ASM10 Anschlussmodul BC110 Basiscontroller BC30 E Bedieneinheit DM10 Modul für motorgesteuerte hydrauli- sche Absperrklappe EM100 Erweiterungsmodul zur Steuerung der hocheffizienten Kesselkreispumpe EMS plus BUS-Verbindung GM10 Zweites Gasventil MC110 Mastercontroller MM...

  • Seite 41: Logamatic 5000

    Biomasse-Kessel) in das Regelsystem Logamatic 5000 eingebunden werden. Sind die freien Modulsteck- plätze nicht ausreichend, kann die Regelung auch mit ei- nem oder mehreren Erweiterungs-Regelgeräten Logamatic 5310 im CBC-BUS-Verbund kombiniert wer- den. Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 42 • Eingang An/Aus oder 0 ... 10 V für externe Sollwert- • Außentemperaturfühler FA aufschaltung als Temperatursollwert oder Leistungs- • Kesseltemperaturfühler FK vorgabe (Wärmeanforderung) bei Heizkreis- • Zusatztemperaturfühler FZ, z. B. für hydraulische Wei- Fremdregelung che oder als Heizkreis-Vorlauftemperaturfühler Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 43: Technische Daten Regelgerät Logamatic 5313

    Abmessungen H × B × T 274 × 652 × 253 Tab. 16 Technische Daten Regelgerät Logamatic 5313 1) Leitungslänge maximal 100 m (ab 50 m abgeschirmt) 2) Kontaktbelastung 5 V DC/10 mA Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 44 Modbus RS485 LAN1 Netzwerkanschluss 1 LAN2 Netzwerkanschluss 2 Modbus Modularer BUS-Anschluss RS485 Netz SAFe Netzversorgung für Feuerungsauto- maten SAFe Sicherheitseinrichtung oder FM-SI USB1 USB-Anschluss HMI hinten USB2 USB-Anschluss HMI vorne Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 45 Geräteschäden zu vermeiden, Wert bei der Inbe- triebnahme prüfen. Interner Bus im Regelgerät Spannungsversorgung für Komponenten FM-RM (Steckplatz C), 24 V DC, max. 250 mA F3 Sicherung 5 × 20, 250 mAT Einstellung Regelgerätadresse Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 46: Schaltplan Regelgerät Logamatic 5313

    Adresse 1 ... 15 (Auswahl und Zuordnung beliebig) Logamatic 5310 • Funktionserweiterung als Unterstation mit Zubringer- pumpe (Ansteuerung über FM-MM oder FM-MW oder Master-Regelgerät) • 4 freie Steckplätze für Module zur Funktionserweite- rung Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 47: Logamatic 5000 - Übersicht

    Zugriff auf die Serviceebene, Datenaufzeichnung, ohne Bedienoberfläche Benutzerverwaltung und Leitstellenfunktionalitäten Buskommunikation zu weiteren Regelgeräten Benötigtes Zubehör: integrierbares Gateway und Portal- Logamatic 5000 nutzung (Gebühr) Logamatic 5314 Bild 43 Übersicht Logamatic 5000 Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 48 Heizungsregelung Anlagenbeispiel Bild 44 Anlagenbeispiel Logamatic 5313 (Abkürzungen  Tab. 18, Seite 55) Regelgerät Logamatic 5313 Fernbedienung Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 49: Konnektivität

    • Vollständige Parametrierung inklusive Serviceebene • Datenaufzeichnung • Benutzer-Management • Leitstellenfunktion • usw. Hierfür ist ein Gateway (separates Zubehör) zur Nutzung der zusätzlichen Funktionen erforderlich. Bild 45 Adapter USB zu IP (RJ45) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 50: Warmwasserbereitung

    LAP bei Installation sollte mindestens 35 % der Ma- Rücklauf ximalleistung des Kessels betragen, um einen opti- TS17 Warmwasser-Temperaturfühler Wärmetauscher malen Betrieb des Logano plus KB372 zu Sekundärseite gewährleisten. TS18 Warmwasser-Temperaturfühler Speicher unten TS19 Warmwasser-Temperaturfühler Speicher Mitte Vorlauf Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 51: Hinweise Zur Auswahl Der Warmwasserspeicher

    Das Regelgerät zur Warm- wasserbereitung ist auf die Heizungsregelung abge- stimmt und bietet viele Anwendungsmöglichkeiten. Detaillierte Hinweise enthalten die Pla- nungsunterlagen „Größenbestimmung und Auswahl von Warmwasserspeichern“ und „Modulares Regelsystem Logamatic EMS plus“. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 52: Anlagenbeispiele

    Rohrleitungen und Heizkesseln. Sie sind in der Nähe der tiefsten Stelle der Heizungsanlage zu installie- ren und müssen dort gut zugänglich sein. Bei jeder War- tung der Heizungsanlage sind die Schmutzfangein- richtungen zu reinigen. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 53: Sicherheitstechnische Ausrüstung Nach

    Sicherheitstechnische Ausrüstung nach 7.1.6 Kesselsicherheits-Set DIN EN 12828 Für den Logano plus KB372 stehen als Zubehör 2 Kessel- Der Logano plus KB372 ist mit einem Drucksensor aus- sicherheits-Sets zur Verfügung, die je nach Anlagensitu- gestattet, der die Funktion der Wassermangelsicherung ation in ihrer Position gedreht werden können.

  • Seite 54: Ausdehnungsgefäß (Ag)

    Regeln der Technik. Bild 50 Kesselsicherheits-Set 4 ... 6 bar (Darstellung: Kesselaufbau rechts) Sicherheitsventil 4 ... 6 bar Verteiler mit Armaturen und Flansch Verschraubung Doppelnippel (im Lieferumfang des Kessels) Skt-Schrauben Flachdichtung Skt-Muttern O-Ring Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 55: Abkürzungen

    PW2/PZ Zirkulationspumpe R5313 Regelgerät der Serie Logamatic 5000 RC310 Bedieneinheit SB105 Brennwertkessel SC300 Regelung Frischwasserstation SF... Warmwasserspeicher Logalux Stellglied Heizkreis Speicherladesystem SM200 Solarmodul Stellglied Kesselkreis SU... Warmwasserspeicher Logalux Tab. 18 Abkürzungen Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 56: Logano Plus Kb372 Mit Logamatic Mc110, Logamatic Rc310, Warmwasserspeicher Logalux Su

    Anlagenbeispiele Logano plus KB372 mit Logamatic MC110, Logamatic RC310, Warmwasserspeicher Logalux SU... und einem ungemischten Heizkreis Bild 51 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.3.2 Anlagenkomponenten • Gas-Brennwertkessel Logano plus KB372 Am Wärmeerzeuger Am Wärmeerzeuger oder an der Wand...

  • Seite 57: Funktionsbeschreibung

    Anforderung wird in der Regel in 1-Kessel-Anlagen und 2-Kessel-Kaskaden bis mindestens zu einem Т von 15 K eingehalten. Bei einem höheren Druckverlust wird emp- fohlen, eine hydraulische Weiche zu instal- lieren. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 58: Logano Plus Kb372 Mit Logamatic 5313, Warmwasserspeicher Logalux Su

    Anlagenbeispiele Logano plus KB372 mit Logamatic 5313, Warmwasserspeicher Logalux SU... und 3 gemischten Heizkreisen Bild 52 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.4.3 Funktionsbeschreibung Am Wärmeerzeuger Die Warmwasserbereitung erfolgt über den monovalen- Im Regelgerät...

  • Seite 59: Spezielle Planungshinweise

    Anforderung wird in der Regel in 1-Kessel-Anlagen und 2-Kessel-Kaskaden bis mindestens zu einem Т von 15 K eingehalten. Bei einem höheren Druckverlust wird emp- fohlen, eine hydraulische Weiche zu instal- lieren. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 60: Logano Plus Kb372 Mit Logamatic Mc110, Logamatic Rc310, Frischwasserstation Fs

    Anlagenbeispiele Logano plus KB372 mit Logamatic MC110, Logamatic RC310, Frischwasserstation FS../3, Puffer- speicher Logalux PR...E und einem gemischten Heizkreis MS100 MC110 MM100 RC310 MM100 V2-4 FS../3 PR ... E KB372 6 720 857 339-01.1T Bild 53 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.5.2...

  • Seite 61: Funktionsbeschreibung

    • 3-Wege-Mischer VC... (nur bei gemischtem Heizkreis) • Mischertemperaturfühler TC... (nur bei gemischtem Heizkreis) • Temperaturbegrenzer MC... (nur bei Fußboden-Heiz- kreis) Am Regelgerät MC110 werden angeschlossen: • Außentemperaturfühler T1 • Speicherladepumpe PW1 • Speichertemperaturfühler TW1 Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 62: Logano Plus Kb372 Mit Logamatic 5313, Frischwasserstation Fs

    Anlagenbeispiele Logano plus KB372 mit Logamatic 5313, Frischwasserstation FS../3 mit SC300, Pufferspeicher Logalux PR...E und einem gemischten Heizkreis Bild 54 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.6.3 Funktionsbeschreibung Die Warmwasserbereitung erfolgt über die Frischwas- Am Wärmeerzeuger...

  • Seite 63: Spezielle Planungshinweise

    Anforderung wird in der Regel in 1-Kessel-Anlagen und 2-Kessel-Kaskaden bis mindestens zu einem Т von 15 K eingehalten. Bei einem höheren Druckverlust wird emp- fohlen, eine hydraulische Weiche zu instal- lieren. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 64: Logano Plus Kb372 Mit Logamatic Mc110, Logamatic Rc310, Frischwasserstation Fs

    Anlagenbeispiele Logano plus KB372 mit Logamatic MC110, Logamatic RC310, Frischwasserstation FS../3, Warm- wasserspeicher Logalux SF..., Speicherladesystem SLP und einem ungemischten Heizkreis Bild 55 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.7.1 Anwendungsbereich Am Wärmeerzeuger Anlagen mit hohem Wasserbedarf in: Am Wärmeerzeuger oder an der Wand...

  • Seite 65: Ungemischten Heizkreis

    Bedieneinheit RC100 oder RC200 eingesetzt wer- den. Eine alternative Bedienung kann über ein optional verfügbares MB LAN 2 realisiert werden. Die Bedienung erfolgt dann über Online-Lösungen wie „ProDevice“ oder die App „MyDevice“ (iOS, Android). Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 66: Logano Plus Kb372 Mit Logamatic 5313, 2 Warmwasserspeicher Logalux Su

    Anlagenbeispiele Logano plus KB372 mit Logamatic 5313, 2 Warmwasserspeicher Logalux SU... und 4 gemischten Heizkreisen Bild 56 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.8.1 Anwendungsbereich Am Wärmeerzeuger • Großes Einfamilienhaus Im Regelgerät •...

  • Seite 67: Funktionsbeschreibung

    • Vorlauftemperaturfühler 1FV... (nur bei gemischtem Heizkreis) • Speicherladepumpe 2PS (für den zweiten Warmwas- serspeicher) • Speichertemperaturfühler 2FB (für den zweiten Warmwasserspeicher) • Zirkulationspumpe 2PZ (für den zweiten Warmwas- serspeicher) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 68: Logano Plus Kb372 Mit Logamatic (I)Mc110, Logamatic Rc310, Warmwasserspeicher Logalux Su

    Anlagenbeispiele Logano plus KB372 mit Logamatic (I)MC110, Logamatic RC310, Warmwasserspeicher Logalux SU... und Fremdregelung Bild 57 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.9.3 Funktionsbeschreibung Am Wärmeerzeuger Die Warmwasserbereitung erfolgt über den monovalen- ten Warmwasserspeicher, der über die Speicherlade-...

  • Seite 69: Logano Plus Kb372 Mit Logamatic 5313, Warmwasserspeicher Logalux Su

    Anlagenbeispiele 7.10 Logano plus KB372 mit Logamatic 5313, Warmwasserspeicher Logalux SU... und Fremdregelung Bild 58 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: Anschlussklemmen Am Wärmeerzeuger Der Außentemperaturfühler wird an die Fremdregelung Fremdregelung angeschlossen. Die Verbindung zur Fremdregelung DDC wird über die Schnittstelle 0 ...

  • Seite 70: Logano Plus Kb372 Mit Logamatic Mc110, Logamatic Rc310, Warmwasserspeicher Logalux Su

    Anlagenbeispiele 7.11 Logano plus KB372 mit Logamatic MC110, Logamatic RC310, Warmwasserspeicher Logalux SU..., Systemtrennung mit Wärmetauscher und einem ungemischten Heizkreis Bild 59 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.11.1 Anwendungsbereich Am Wärmeerzeuger •...

  • Seite 71: Heizkreis

    An das Heizkreismodul MM100 mit der Kodierung 1 ... 8 werden angeschlossen: • Heizkreispumpe (Sekundärkreis) PC... • 3-Wege-Mischer VC... (nur bei gemischtem Heizkreis) • Mischertemperaturfühler TC... (nur bei gemischtem Heizkreis) • Temperaturbegrenzer MC... (nur bei Fußboden-Heiz- kreis) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 72: Logano Plus Kb372 Mit Logamatic 5313, Warmwasserspeicher Logalux Su

    Anlagenbeispiele 7.12 Logano plus KB372 mit Logamatic 5313, Warmwasserspeicher Logalux SU..., Systemtrennung mit Wärmetauscher und 2 gemischten Heizkreisen Bild 60 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.12.1 Anwendungsbereich Am Wärmeerzeuger • Großes Einfamilienhaus Im Regelgerät...

  • Seite 73: Funktionsbeschreibung

    • Vorlauftemperaturfühler 1FV... (nur bei gemischtem Heizkreis) • Heizkreispumpe 2PH für Heizkreis HK2 • 3-Wege-Mischer 2SH... (nur bei gemischtem Heiz- kreis) • Vorlauftemperaturfühler 2FV... (nur bei gemischtem Heizkreis) • Temperaturbegrenzer TWH (nur bei Fußboden-Heiz- kreis) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 74: Logamatic Rc310, Warmwasserspeicher Logalux Su

    Anlagenbeispiele 7.13 2 × Logano plus KB372 nur als Werkskaskadenausführung mit Logamatic MC110, Logamatic RC310, Warmwasserspeicher Logalux SU..., Systemtrennung mit Wärmetauscher und einem un- gemischten Heizkreis Bild 61 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 54) 7.13.1...

  • Seite 75: Funktionsbeschreibung

    Bedieneinheit RC100 oder RC200 eingesetzt wer- den. Eine alternative Bedienung kann über ein optional verfügbares MB LAN 2 realisiert werden. Die Bedienung erfolgt dann über Online-Lösungen wie „ProDevice“ oder die App „MyDevice“ (iOS, Android). Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 76: Logano Plus Kb372 Mit Logamatic 5313 Mit Funktionsmodul Fm-Am Zur Regenerativen Anbindung Eines Wärmeerzeugers Bhkw Loganova Über Modbus Und Einem

    Anlagenbeispiele 7.14 Logano plus KB372 mit Logamatic 5313 mit Funktionsmodul FM-AM zur regenerativen Anbin- dung eines Wärmeerzeugers BHKW Loganova über Modbus und einem gemischten Heizkreis Bild 62 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 54) Position des Moduls: 7.14.1...

  • Seite 77: Funktionsbeschreibung

    BHKW Loganova benötigt, um ein Durchlaufen Wärmeerzeuger BHKW Loganova. Der Gas-Brennwert- des BHKW Loganova zu verhindern, wenn die Verbrau- kessel Logano plus KB372 wird nur in Betrieb genom- cher (Heizkreise) keine Wärme verbrauchen. men, wenn der Pufferspeicher des alternativen •...

  • Seite 78: Logano Plus Kb372 Mit Logamatic Mc110, Logamatic Rc310, Thermische Solaranlage Zur Warmwasserbereitung Und Heizungs- Unterstützung, Frischwasserstation Fs

    Anlagenbeispiele 7.15 Logano plus KB372 mit Logamatic MC110, Logamatic RC310, thermische Solaranlage zur Warm- wasserbereitung und Heizungsunterstützung, Frischwasserstation FS../3, Pufferspeicher Loga- lux PR... und einem gemischten Heizkreis Bild 63 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.15.1...

  • Seite 79: Funktionsbeschreibung

    An das Heizkreismodul MM100 mit der Kodierung 1 ... 4 werden angeschlossen: • Heizkreispumpe PC... • 3-Wege-Mischer VC... (nur bei gemischtem Heizkreis) • Mischertemperaturfühler TC... (nur bei gemischtem Heizkreis) • Temperaturbegrenzer MC... (nur bei Fußboden-Heiz- kreis) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 80: Kaskade Aus 2 × Logano Plus Kb372 Mit Regelgeräten Logamatic 5313 Und Kaskadenmodul Fm-Cm, Warmwasserspeicher Logalux Su

    Anlagenbeispiele 7.16 Kaskade aus 2 × Logano plus KB372 mit Regelgeräten Logamatic 5313 und Kaskadenmodul FM-CM, Warmwasserspeicher Logalux SU..., Systemtrennung mit Wärmetauscher und 2 ge- mischten Heizkreise Bild 64 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.16.1...

  • Seite 81: Funktionsbeschreibung

    über eine dauerhafte externe Span- nungsversorgung. Startkontakt über E-Pumpen Stecker an Kontakt PK und 0 ... 10-V-Signalausgang für hocheffiziente Pumpe. E-Pumpen Stecker ist erforderlich (für Loga- matic 5000: Artikelnummer 89 094 252)! Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 82: Gemischten Heizkreise

    Anlagenbeispiele 7.17 Logano plus KB372 mit Logamatic 5313 mit Funktionsmodul FM-AM zur regenerativen Anbin- dung eines Wärmeerzeugers BHKW Loganova über Modbus und einem gemischten Heizkreis Bild 65 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.17.1...

  • Seite 83: Funktionsbeschreibung

    • Es ist möglich, das Puffervolumen auf 2 Speicher auf- temperatur am Temperatursensor FPU die eingestellte zuteilen. Abschalttemperatur überschreitet. • Die hydraulische Trennung von BHKW Loganova und Verbrauchern wird durch den Pufferspeicher gewähr- leistet. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 84: Kaskade Aus 2 × Logano Plus Kb372 Mit Regelgeräten Logamatic 5313 Und Kaskadenmodul Fm-Cm, Warmwasser

    Anlagenbeispiele 7.18 Kaskade aus 2 × Logano plus KB372 mit Regelgeräten Logamatic 5313 und Kaskadenmodul FM-CM, Warmwasserspeicher Logalux SU..., ohne Systemtrennung und 4 gemischten Heizkrei- Bild 66 Anlagenschema mit Regelung (unverbindliche Prinzipdarstellung; Abkürzungen  Tab. 18, Seite 55) Position des Moduls: 7.18.1...

  • Seite 85: Funktionsbeschreibung

    • Vorlauftemperaturfühler 2FV... (nur bei gemischtem • Außentemperaturfühler FA Heizkreis) • Speicherladepumpe PS • Temperaturbegrenzer TWH (nur bei Fußboden-Heiz- • Speichertemperaturfühler FB kreis) • Zirkulationspumpe PZ • Motorgesteuerte hydraulische Absperrklappe SR für den Master-Kessel (Adresse 0) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 86: Abgasanlage

    Wenn die Abgasanlage durch benutzte Räume führt, muss sie auf der gesamten Länge als hinterlüftetes System in einem Schacht verlegt werden. Der Schacht muss den jeweiligen Bedingungen der Feuerungsver- ordnung entsprechen. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 87: Kunststoff-Abgassystem

    Verlegen der Abgasleitung von einer Fachkraft bei raumluftabhängigem Betrieb (Änderung nach gründlich gereinigt werden. Dies gilt vor allem für TRGI 2018) Schornsteine, die in Verbindung mit Feuerstätten für Festbrennstoffe betrieben wurden. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 88: Abgaskennwerte Logano Plus Kb372 - Einzelkessel

    10,3 10,3 Restförderdruck Gebläse (Abgas- und Verbrennungsluftsystem) Maximaler Druck am Kessel 2 (außer Betrieb), wenn Kessel 1 auf Volllast (Überdruckkaskade) Tab. 24 Abgaskennwerte Logano plus KB372 – 2-Kessel-Kaskade mit werksseitiger Verrohrung Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 89: Auslegung Von Kunststoff-Abgassystemen

    2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 90 2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 91 2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 92 Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Bild 68 Versatzmaße für Varianten 5 ... 8 Maximal ein Versatz ist zulässig. Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 93 2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 94 2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 95 2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 96 2) Bei Einzelkesseln bei Bedarf mit konischem Übergangsstück direkt am Abgasanschluss des Kessels; bei Kaskaden bei Bedarf mit Über- gangsstück direkt vor dem Stützbogen 3) Bei Angabe L in Form „X ... Y“steht „X“ für die erforderliche Mindestlänge Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 97: Abgasanlagen Für Den Raumluftunabhängigen Betrieb

    Stützbogen. Angegebene Abgaslängen beziehen sich auf die angegebenen Schachtquerschnitt. Längenabzug für weitere Bögen im Abgassystem (Abgasrohrlängen C • 45 °: 1 m • 87 °: 2 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 98 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 99 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 100 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 101 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 102 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 103 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 104 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 105 – 150/200 kW; DN 125: 2 m – 250 kW; DN 160: 2,5 m • 87 °: 2,5 m – 150/200 kW; DN 125: Nicht zulässig – 250 kW; DN 160: 4,5 m Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 106 Stützbogen. Angegebene Abgaslängen beziehen sich auf die angegebenen Schachtquerschnitt. Längenabzug für weitere Bögen im Abgassystem (Abgasrohrlängen C • 45 °: 1 m • 87 °: 2 m Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 107: Abgasanlagen Für Den Raumluftabhängigen Betrieb

    • Für Wartungen sind Mindestabstände gemäß der die Forderung nach mechanischer Druckstoßstabilität Installationsanleitung des Brennwertkessels Logano bis 5000 Pa erfüllt, da die notwendigen Klemmbänder plus KB372 einzuplanen. bereits im Lieferumfang enthalten sind. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 108: Lüftungs- Und Prüföffnungen

    2 × 150 2 × 325 2 × 200 2 × 425 2 × 250 1050 2 × 525 2 × 300 1250 2 × 625 Tab. 45 Querschnitte Lüftungsöffnung für 2-Kessel- Kaskade Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 109: Abgasanlage Raumluftabhängig, Abgas- Leitung Im Hinterlüfteten Schacht

    Aufstellraum ( F. 2, Seite 108) (schematische Darstellung) Zuluft ( F. 2, Seite 108) Maximal zulässige wirksame Höhe der Abgasleitung in m ( Tabelle 25 ... Tabelle 32, Seite 89 ... 96) Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 110: Abgasanlagen Für Den Raumluftunabhängigen Betrieb

    85 °C. Deshalb sind keine besonderen Schutzmaßnahmen oder Sicherheitsab- stände für brennbare Stoffe oder Möbelstücke erforderlich. • Für Wartungen sind Mindestabstände gemäß der Installationsanleitung des Kessels Logano plus KB372 einzuplanen. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 111: Abgas- Und Luftleitung

    • Waagerechte Länge der Abgasleitung und die Anzahl der Umlenkungen • Waagerechte Länge der Zuluftleitung und die Anzahl der Umlenkungen • Senkrechte Länge der Abgasleitung und die Anzahl der Umlenkungen • Schachtgröße und Schachtmaterial Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 112: Lüftungs- Und Prüföffnungen

    Bild 74 Beispiel zur Anordnung der Prüföffnung bei einer Zuluft waagerechten Abgasleitung mit Umlenkung im Hinterlüftung Aufstellraum (schematische Darstellung) Lüftung Prüföffnung Maximal zulässige wirksame Höhe der Abgasleitung in m; Berechnung gemäß DIN EN 13384 Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 113: Hydraulische Anschlusszubehöre

    1) Pumpen sind ausgelegt auf T = 20 K bei 300 mbar KAS 2” für DN50) 2 × 100 2 × 150 50/65 65/80 65/80 Tab. 48 Anschluss Flansche 2-Kessel Kaskade mit Ring- drosselklappe Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 114: Wärmetauschergruppe Kaskade Zum Anschluss An Das Sammelrohr

    35200 Tab. 50 Technische Daten Wärmetauschergruppe Im Buderus-Katalog „Heizungszubehör“ fin- den Sie außerdem weitere Wärmetauscher, die zur Systemtrennung in 1-Kessel-Anlagen eingesetzt werden können. Die Anbindung an den Kessel erfolgt dann bauseits. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 115: Weichengruppe Kaskade Zum Anschluss An Das Sammelrohr

    Dies ist bei der Auslegung des Kessels zu beachten. Hinweise  Tabelle 51 (beispielhafte Vorlauf- temperatur von 85 °C). Tab. 51 Maximal mögliche Vorlauftemperatur des Heizsys- tems bei Einsatz einer hydraulischen Weiche bei einer Kesselvorlauftemperatur von 85 °C Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 116: Abmessungen 2-Kessel-Kaskade Mit Werksseitiger Verrohrung

    (Maße  Tabelle 52, Seite 117) Hydraulische Verrohrung mit Pumpen und Wärmetauschergruppe Bild 86 2-Kessel-Kaskade Gassenaufstellung Bild 87 2-Kessel-Kaskade Aufstellung nebeneinander (Maße  Tabelle 52, Seite 117) (Maße  Tabelle 52, Seite 117) Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 117 2167 2528 2110 2528 2110 2528 2110 Tiefe T 1768 1802 1768 1802 2033 2037 2392 2393 2451 2451 2448 2448 Aufstellfläche Tab. 52 Abmessungen 2-Kessel-Kaskade mit werksseitiger Verrohrung ohne Wartungsabstände Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 118: Wärmetauschergruppe Für 2-Kessel-Kaskade

    Bild 93 Wärmetauschergruppe für 2-Kessel-Kaskade 2 × 250 kW Bild 91 Wärmetauschergruppe für 2-Kessel-Kaskade 2 × 150 kW Wärmetauschergruppe für 2-Kessel-Kaskade 2 × 300 kW Bild 94 Wärmetauschergruppe für 2-Kessel-Kaskade 2 × 300 kW Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 119: Weichengruppe Für 2-Kessel-Kaskade

    Weichengruppe für 2-Kessel-Kaskade 2 × 200 kW, 2 × 250 kW oder 2 × 300 kW Bild 97 Weichengruppe für 2-Kessel-Kaskade 2 × 200 kW, 2 × 250 kW oder 2 × 300 kW Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 120: Abgasseitige Kaskade

    • Schlauch-Set zur Verbindung der Kondensatabläufe Grundbausatz Abgaskaskade im Unterdruck zum An- Die Kesselanbindung besteht aus: schluss von 2 × Logano plus KB372 an eine Abgaslei- • 2 87 °-Bögen mit Prüföffnung (Ausführung 160/160) tung in Nennweiten DN 160 ... DN 250 •...
  • Seite 121 Kaskade hinter dem 2 × 150 1260 1427 1919 Kessel 2 × 200 1260 1375 2294 2 × 250 1260 1375 2294 2 × 300 1260 1375 2294 Tab. 53 Maße Einzelverbindungsstücke je Kessel Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 122: Zubehöre

    Bild 102 Zubehör-Set für raumluftunabhängigen Betrieb Verbrennungsluftrohr (DN 110 für 75 ... 150 kW; DN 160 für 200 ... 300 kW) Rohrschelle (2 × ) Rohrbogen Schelle Verbrennungsluftschlauch Adapter mit Klappschelle Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 123 Zubehöre Luftfilter-Set für Logano plus KB372 75 ... 300 kW Das Luftfilter-Set kann in einer Anlage verwendet wer- Der Schmutzlevel-Indikator befindet sich auf der modifi- den, in der keine saubere Luft zur Verfügung steht und zierten vorderen Abdeckung und dient zur Kontrolle des ein geschlossener Raumbetrieb nicht möglich ist.

  • Seite 124: Anschlussstücke Für Optionale Messöffnung

    Für Hocheffizienzpumpen Bild 109 Anschlussstück DN 160 (Maße in mm) Schweißnaht Bild 111 Übergangsstück DN 50/PN 6 – G 1 ½ " (Maße in mm) Bild 110 Anschlussstück DN 200 Schweißnaht Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 125: Für Rückschlagklappe

    Bild 117 Ausdehungsgefäß Anschluss-Sets für AAS • Für Logano plus KB372-75 und Logano plus KB372-100: 1" für AAS • Ab Logano plus KB372-150: 1 ¼ " für AAS Bild 114 Übergangsstück DN 50/PN 16 – G 1 ½ " (Maße in mm)

  • Seite 126: Rückschlagklappe Flanschausführung

    DN 65 Max. Durchflussgeschwindigkeit Material – Grauguss DN 50 – DN 65 – Nennweite – DN 65 Max. Betriebsdruck Min. Betriebstemperatur °C – 10 Max. Betriebstemperatur °C Tab. 56 Rückschlagklappe Flanschausführung Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 127: Neutralisation

    Kondensat in das häusliche Abwassernetz eingeleitet werden. Wie lange eine Granulatfüllung reicht, hängt von der Kondensatmenge und der Neutralisationseinrichtung ab. Das verbrauchte Neutralisationsmittel muss ersetzt werden, wenn der pH-Wert des neutralisierten Kondensats unter 6,5 sinkt. Logano plus KB372 – 6 720 891 481 (2019/06)

  • Seite 128: Weiteres Zubehör

    Füllwassers der Anlage nach den Anforderungen von Buderus. Bei Bedarf wenden Sie sich an unsere Niederlassungen. 14.2 Reinigungswerkzeug Für den Logano plus KB372 ist ein spezielles Reinigungs- werkzeug erhältlich. Das Reinigungswerkzeug kann bei starken Verkrustun- gen unterstützend zu anderen Reinigungsarten verwendet werden.

  • Seite 129: Stichwortverzeichnis

    Weichengruppe ............115 Merkmale und Besonderheiten........ 6 Technische Daten ..........13 Wandabstände............25 EMS-BUS Zubehöre ..............122 Aufbau ..............40 Feuerungs-Sicherheitsautomat ........28 Frostschutzmittel............35 Gasbrenner ..............28 Heizungsregelung............36 Inbetriebnahme ............128 Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 130 Notizen Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 131 Notizen Logano plus KB372 – 6 720 891 481 (2019/06)
  • Seite 132 Ihr kompetenter Partner für Systemtechnik...

Diese Anleitung auch für:

Kb372

Inhaltsverzeichnis
