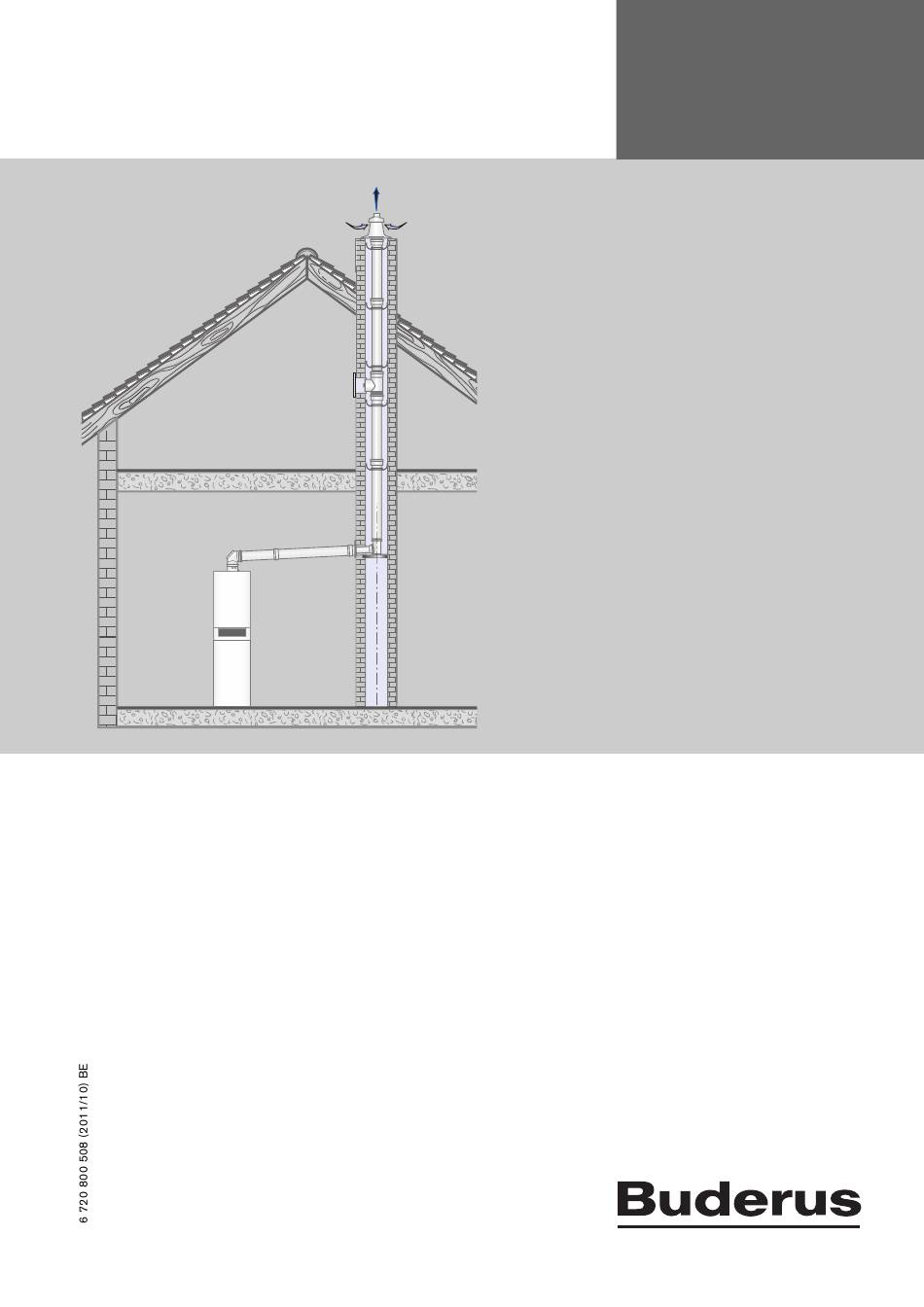

Hinweise zur Abgasführung
Logamax plus
GB172-20 T150
GB172-24 T150S
6 720 647 921-00.1O
GB172-20 T210SR
Kompaktheizzentrale
Brennwert
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Buderus Logamax plus series

  • Seite 1 Hinweise zur Abgasführung Kompaktheizzentrale Brennwert 6 720 647 921-00.1O Logamax plus Für das Fachhandwerk Vor Montage und Wartung GB172-20 T150 GB172-20 T210SR sorgfältig lesen. GB172-24 T150S...
  • Seite 2 Logamax plus GB172-.. T... - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Einbaumaße (in mm) ....14 Sicherheitshinweise ..... . 4 Waagerechter Abgasrohranschluss .
  • Seite 4: Symbolerklärung Und Sicherheitshinweise

    Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Nur wenn diese Installationsanleitung eingehalten wird, ist Warnhinweise die einwandfreie Funktion gewährleistet. Änderungen vor- behalten. Der Einbau muss von einem zugelassenen Warnhinweise im Text werden mit einem Installateur erfolgen. Beachten Sie bei der Montage des grau hinterlegten Warndreieck gekennzeich- Gerätes die entsprechende Installationsanleitung.
  • Seite 5: Verwendung

    Verwendung Verwendung Kompaktheizzentralen Brennwert Allgemeines Informieren Sie sich vor Einbau des Heizgeräts und der Kompaktheizzentra- Abgasführung bei der zuständigen Baubehörde und beim len Brennwert Prod.-ID-Nr. Bezirks-Schornsteinfegermeister, ob Einwände bestehen. GB172-20 T... CE-0085 BU0450 Das Abgaszubehör ist Bestandteil der CE-Zulassung. Aus diesem Grund dürfen nur Original-Abgaszubehöre GB172-24 T...
  • Seite 6: Klassifikation Der Abgasführungsarten Nach Cen

    Verwendung Klassifikation der Abgasführungsarten nach CEN Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr WH/WS (eingeschränkte Installationsbedingungen) – WH/WS DO-S – – LAS-K – – – GAL-K GAF-K Tab. 3 Logamax plus GB172-.. T... - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 7 Verwendung Abgasführung mit konzentrischem Rohr Abgasführung mit Getrenntrohr – – – GA-K – – GA-X mit GA-K GA-X mit LAS-K Tab. 3 Logamax plus GB172-.. T... - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 8: Montagehinweise

    Montagehinweise Montagehinweise Allgemeines – Wird für die Decke eine Feuerwiderstandsdauer ver- langt, so müssen die Leitung für Verbrennungsluft- B Installationsanleitungen der Abgaszubehöre beachten. zuführung und Abgasabführung im Bereich B Horizontales Abgasrohr mit 3° Steigung (= 5,2 %, zwischen der Oberkante der Decke und der Dach- 5,2 cm pro Meter) in Abgasströmungsrichtung ver- haut eine Verkleidung haben, die ebenfalls diese legen.
  • Seite 9: Abstandsmaße Über Dach

    • Prüföffnungen so einbauen, dass sie möglichst leicht zugänglich sind. 3.2.5 Abstandsmaße über Dach Zur Einhaltung der Mindestabstandsmaße über Dach gibt es bei Buderus eine Ausfüh- rung des Mündungsabschlusses mit 1 m Dachabstand. Hierzu NBN 61 002 („Verdün- nungsfaktor“) beachten. Flachdach...
  • Seite 10: Abgasführung Waagerecht Mit Grundzubehör Wh, Ws

    Montagehinweise Abgasführung waagerecht mit 3.3.4 Anordnung von Prüföffnungen Grundzubehör WH, WS • Bei zusammen mit der Gasfeuerstätte geprüften Abgasführungen bis 4 m Länge ist eine Prüföffnung 3.3.1 Erweiterung mit Abgaszubehören ausreichend. Bei Logamax plus GB172-.. T... genügen dafür die Messöffnungen auf dem Gerät. Das Abgaszubehör „WH/WS“...
  • Seite 11: Abgasleitung Im Schacht

    Montagehinweise Abgasleitung im Schacht Anordnung der oberen Prüföffnung • Auf eine obere Prüföffnung kann verzichtet werden, 3.7.1 Prüföffnungen wenn Gemäß NBN B61-002 müssen Abgasanlagen für raum- – die untere Prüföffnung nicht mehr als 15 m von der luftabhängigen Betrieb leicht und sicher zu überprüfen Mündung entfernt ist, und ggf.
  • Seite 12: Anforderungen An Die

    Montagehinweise 3.7.2 Anforderungen an die 3.7.4 Reinigen bestehender Schächte und Abgasführung Schornsteine • Wenn die Abgasleitung in einen bestehenden Schacht Abgasführung im hinterlüfteten Schacht eingebaut wird, müssen eventuell vorhandene Wenn die Abgasführung in einem hinterlüfteten Schacht Anschlussöffnungen baustoffgerecht und dicht ver- erfolgt ( Bild 11, Bild 12, Bild 13, Bild 14, Bild 19), ist schlossen werden.
  • Seite 13: Bauliche Eigenschaften Des Schachts

    Montagehinweise 3.7.5 Bauliche Eigenschaften des Schachts Abgasleitung zum Schacht als konzentrisches Rohr mit Grundbausätzen GA-K und GAL-K (C Abgasleitung zum Schacht als Einzelrohr mit Bild 19) Grundbausatz GA (B Bild 11, Bild 12) • Im Aufstellraum ist keine Öffnung ins Freie erforderlich. •...
  • Seite 14: Einbaumaße (In Mm)

    Einbaumaße (in mm) Einbaumaße (in mm) Waagerechter Abgasrohranschluss Der waagerechte Abgasrohranschluss wird verwendet Zum Ablauf des Kondensats:. bei: B Waagerechte Abgasleitung mit • Abgasführung im Schacht nach B 3° Steigung (= 5,2 %, 5,2 cm pro Meter) in Abgasströmungsrichtung verlegen. •...
  • Seite 15 Einbaumaße (in mm) 5,2 % ≥ 400 ≥ 400 ≥ 440 6 720 800 528-01.1O Bild 8 Abgasführung Ø 60/100 mm Anschlussbogen 87° Ø 60/100 mm GB172-.. T150 1852 1770 Abgasführung Ø 60/100 mm GB172-.. T150S 1856 1774 15 - 24 cm 130 mm GB172-..
  • Seite 16: Senkrechter Abgasrohranschluss

    Einbaumaße (in mm) Senkrechter Abgasrohranschluss ≥ 400 ≥ 400 ≥ 440 6 720 800 528-02.1O Bild 9 Flachdach Luft-/Abgasführung senkrecht, Ø 80/125 mm oder Ø 60/100 mm Prüföffnung, Ø 80/125 mm oder Ø 60/100 mm Adapter, Ø 80/125 mm auf Ø 60/100 mm Abgasadapter Ø...
  • Seite 17 Einbaumaße (in mm) ≥ 400 ≥ 400 ≥ 440 6 720 800 528-03.1O Bild 10 Schrägdach Luft-/Abgasführung senkrecht, Ø 80/125 mm oder Ø 60/100 mm Prüföffnung, Ø 80/125 mm oder Ø 60/100 mm Adapter, Ø 80/125 mm auf Ø 60/100 mm Abgasadapter Ø...
  • Seite 18: Abgasrohrlängen

    Abgasrohrlängen Abgasrohrlängen Allgemeines Bestimmung der Abgasrohrlängen Kompaktheizzentralen Brennwert sind mit einem 5.2.1 Analyse der Einbausituation Gebläse ausgestattet, das die Abgase in die Abgaslei- B Aus der vorliegenden Einbausituation folgende Größen tung transportiert. Strömungswiderstände bremsen die bestimmen: Abgase in der Abgasleitung. –...
  • Seite 19: Abgasführungssituationen

    Abgasrohrlängen Abgasführungssituationen Abgasführung im äquivalente Längen der zusätzlichen Schacht nach B Umlenkungen Ø 80 mm Ø 80 mm 87° ° ä,max 1,max Gerät GB172-20 T... GB172-24 T... Tab. 15 Rohrlängen bei B 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale äquivalente Gesamtbaulänge der Abgasleitung ä,max maximale waagerechte Länge der Abgasleitung...
  • Seite 20 Abgasrohrlängen Abgasführung im äquivalente Längen der zusätzlichen Schacht nach B Umlenkungen Ø 80 mm Ø 80 mm oder Ø 80/125 mm 87° ° ä,max 1,max Gerät GB172-20 T... GB172-24 T... Tab. 16 Rohrlängen bei B 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale äquivalente Gesamtbaulänge der Abgasleitung ä,max maximale waagerechte Länge der Abgasleitung...
  • Seite 21 Abgasrohrlängen Abgasführung nach C und C Ø 80/125 mm äquivalente Längen der zusätzlichen Umlenkungen Ø 80/125 mm senkrecht waagerecht 87° ° ä,max ä,max Gerät GB172-20 T... GB172-24 T... Abgasführung nach C und C Ø 60/100 mm GB172-20 T... GB172-24 T... Tab.
  • Seite 22 Abgasrohrlängen Abgasführung mit konzentrischem Rohr im äquivalente Längen der zusätzlichen Schacht nach C Ø 80/125 mm Umlenkungen Ø 80/125 mm 87° ° ä,max 1,max Gerät GB172-20 T... GB172-24 T... Tab. 18 Rohrlängen bei C 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale äquivalente Gesamtbaulänge der Abgasleitung ä,max maximale waagerechte Länge der Abgasleitung...
  • Seite 23 Abgasrohrlängen Getrenntrohrführung im Schacht äquivalente Längen der nach C Ø 80 mm zusätzlichen Umlenkungen Ø 80 mm 87° ° ä,max 1,max 3,max Gerät GB172-20 T... GB172-24 T... Tab. 19 Rohrlängen bei C 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale äquivalente Gesamtbaulänge der Abgasleitung ä,max maximale waagerechte Länge der Abgasleitung...
  • Seite 24 Abgasrohrlängen Abgasführung an der äquivalente Längen der Fassade nach C zusätzlichen Umlenkungen Ø 80/125 mm Ø 80/125 mm 87° ° ä,max 1,max Gerät GB172-20 T... GB172-24 T... Tab. 20 Rohrlängen bei C 1) 87 °-Bogen auf Gerät und Stützbogen an der Fassade sind in den maximalen Längen schon berücksichtigt maximale äquivalente Gesamtbaulänge der Abgasleitung ä,max maximale waagerechte Länge der Abgasleitung...
  • Seite 25 Abgasrohrlängen Abgasführung im Schacht nach C Ø 80 mm äquivalente Längen der zusätzlichen Umlenkungen Ø 80 mm Schachtsquerschnittsmaß 87° ° Seitenlänge bzw. Durchmesser) ä,max 1,max Gerät [mm] GB172-20 T... ≥ 140 x 140, ≥ 150 GB172-24 T... Tab. 21 Rohrlängen bei C 1) 87°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt maximale äquivalente Gesamtbaulänge der Abgasleitung ä,max...
  • Seite 26 Abgasrohrlängen Mehrfachbelegung Schachtform Mindestmaß Mehrfachbelegung ist nur möglich, für Gerä- eckig 140 × 200 mm te mit einer maximalen Leistung bis 30 kW für rund Ø 190 mm Heiz- und Warmwasserbetrieb (siehe Tab. 23 Tabelle 24). Gruppe Heizgerät GEFAHR: Durch Vergiftung! mit maximaler Leistung Bei Mehrfachbelegung von Abgassystemen bis 16 kW...
  • Seite 27: Beispiel Zur Berechnung Der Abgasrohrlängen Gb172-24 T

    Abgasrohrlängen Beispiel zur Berechnung der Abgasrohrlängen GB172-24 T... mit GA-K Ø 200 = 1 m 45° = 1 m 45° Ø 80 = 2 m 87° = 2 m 87° = 2 m L = 12 m 6 720 647 921-16.1O Bild 24 90°-Bogen auf Gerät und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt = L + L...
