2 Angaben zum Produkt
Mastercontroller Logamatic MC100 mit Basiscontroller Logamatic BC100

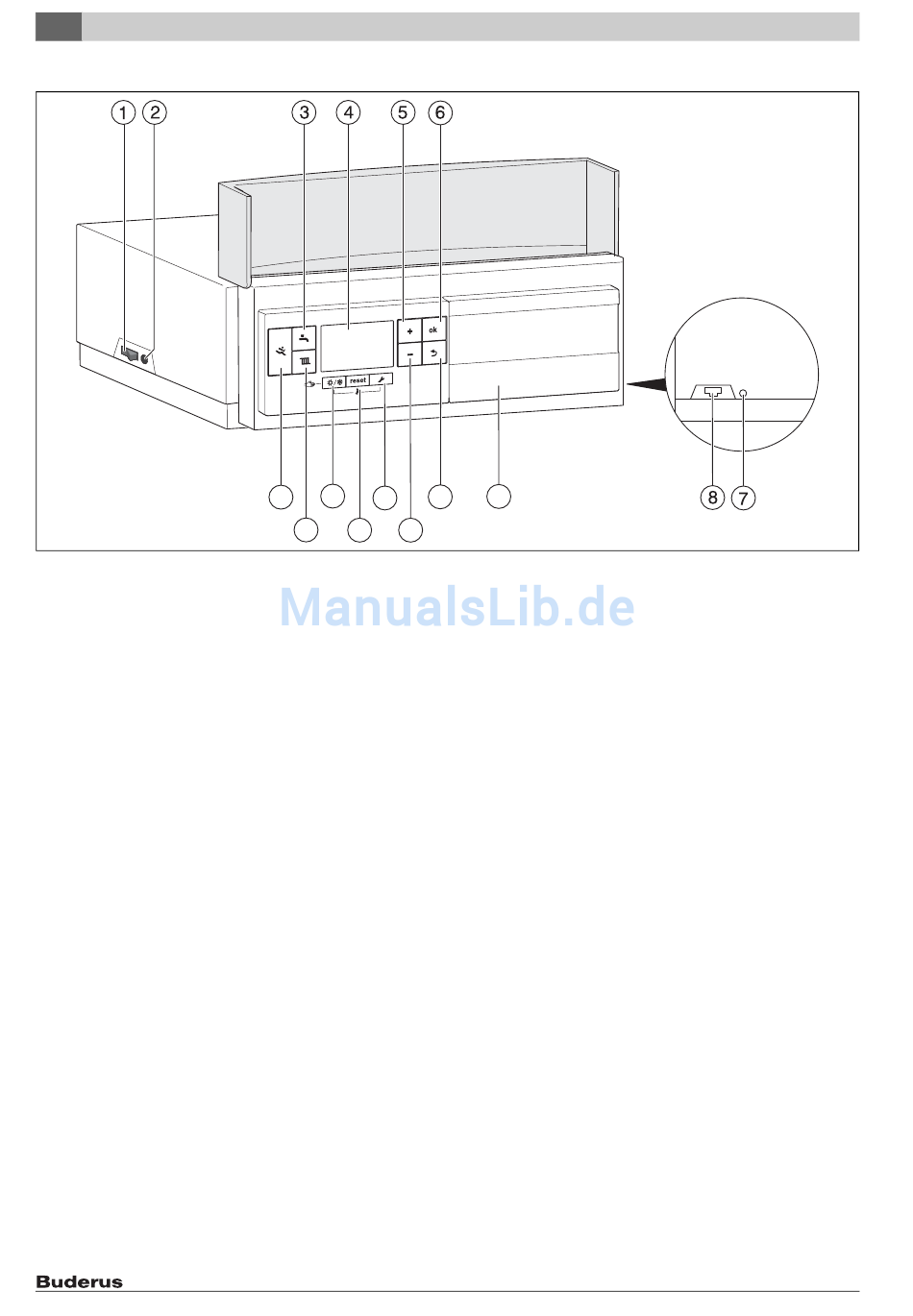

Bild 2 Bedienelemente Mastercontroller Logamatic MC100
[1] Ein/Aus-Schalter
[2] Gerätesicherung 6,3 A
[3] Warmwasserbetrieb-Taste
[4] Display
[5] Plus-Taste
[6] ok-Taste
[7] reset-Taste IP-Modul
[8] Netzwerkanschluss (RJ45)
[9] Steckplatz für eine Bedieneinheit
[10] Zurück-Taste
[11] Minus-Taste

[12] Servicetaste

[13] reset-Taste
[14] Sommer/Winter-Taste
[15] Heizbetrieb-Taste
[16] Diagnoseschnittstelle
Der Basiscontroller Logamatic BC100 ermöglicht die Grundbedienung
der Heizungsanlage mit folgenden Funktionen:
• Basisinstallation und ausgewählte Servicefunktionen
• Grafische Statusanzeigen für Heiz- und Warmwasserbetrieb
• Anzeige des Betriebszustands und der wichtigsten Monitorwerte für
Kessel- und Brennerkomponenten sowie gegebenenfalls Störungen
des Heizkessels
• Funktionstest für Kessel- und Brennerkomponenten.
Viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage
stehen über eine Bedieneinheit (z. B. Logamatic RC300; Zubehör) zur
Verfügung.
Typschild
Das Typschild enthält Leistungsangaben, Zulassungsdaten und die Seri-
ennummer des Produkts. Die Position des Typschilds finden Sie in der
Produktübersicht.
8
14
16 10
12
15 13 11
9
6 720 641 351-48.4TT
Logano plus – 6720848978 (2015/08)
