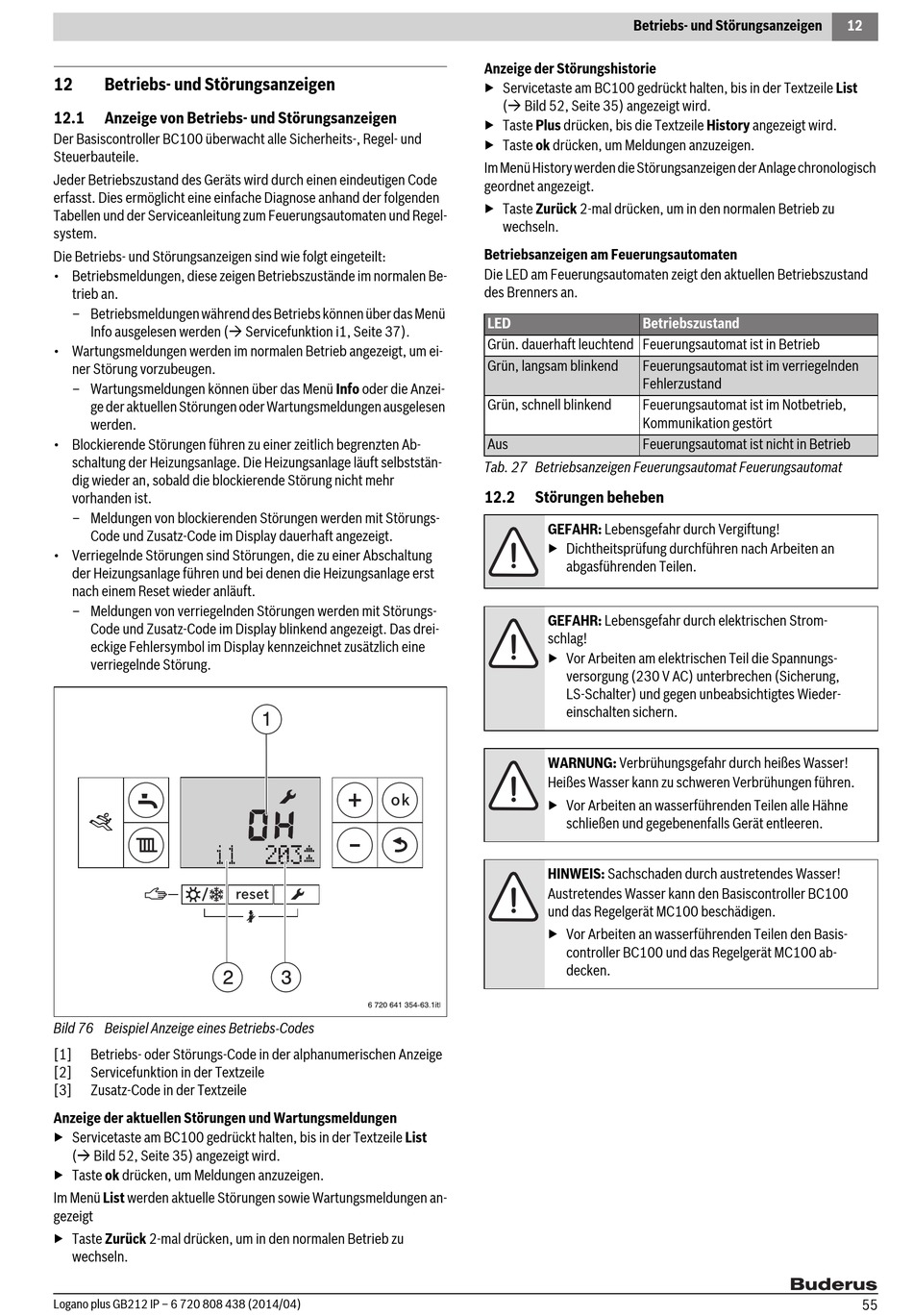

Betriebs- Und Störungsanzeigen; Anzeige Von Betriebs- Und Störungsanzeigen; Betriebszustand; Störungen Beheben - Buderus Logano plus GB212 IP Installation Und Wartung

12 Betriebs- und Störungsanzeigen
12.1 Anzeige von Betriebs- und Störungsanzeigen
Der Basiscontroller BC100 überwacht alle Sicherheits-, Regel- und
Steuerbauteile.
Jeder Betriebszustand des Geräts wird durch einen eindeutigen Code
erfasst. Dies ermöglicht eine einfache Diagnose anhand der folgenden
Tabellen und der Serviceanleitung zum Feuerungsautomaten und Regel-
system.
Die Betriebs- und Störungsanzeigen sind wie folgt eingeteilt:
• Betriebsmeldungen, diese zeigen Betriebszustände im normalen Be-
trieb an.
– Betriebsmeldungen während des Betriebs können über das Menü
Info ausgelesen werden ( Servicefunktion i1, Seite 37).
• Wartungsmeldungen werden im normalen Betrieb angezeigt, um ei-
ner Störung vorzubeugen.
– Wartungsmeldungen können über das Menü Info oder die Anzei-
ge der aktuellen Störungen oder Wartungsmeldungen ausgelesen
werden.
• Blockierende Störungen führen zu einer zeitlich begrenzten Ab-
schaltung der Heizungsanlage. Die Heizungsanlage läuft selbststän-
dig wieder an, sobald die blockierende Störung nicht mehr
vorhanden ist.
– Meldungen von blockierenden Störungen werden mit Störungs-
Code und Zusatz-Code im Display dauerhaft angezeigt.
• Verriegelnde Störungen sind Störungen, die zu einer Abschaltung
der Heizungsanlage führen und bei denen die Heizungsanlage erst
nach einem Reset wieder anläuft.
– Meldungen von verriegelnden Störungen werden mit Störungs-
Code und Zusatz-Code im Display blinkend angezeigt. Das drei-
eckige Fehlersymbol im Display kennzeichnet zusätzlich eine
verriegelnde Störung.
Bild 76 Beispiel Anzeige eines Betriebs-Codes
[1] Betriebs- oder Störungs-Code in der alphanumerischen Anzeige
[2] Servicefunktion in der Textzeile
[3] Zusatz-Code in der Textzeile
Anzeige der aktuellen Störungen und Wartungsmeldungen
▶ Servicetaste am BC100 gedrückt halten, bis in der Textzeile List
( Bild 52, Seite 35) angezeigt wird.
▶ Taste ok drücken, um Meldungen anzuzeigen.
Im Menü List werden aktuelle Störungen sowie Wartungsmeldungen an-
gezeigt
▶ Taste Zurück 2-mal drücken, um in den normalen Betrieb zu
wechseln.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
Betriebs- und Störungsanzeigen
Anzeige der Störungshistorie
▶ Servicetaste am BC100 gedrückt halten, bis in der Textzeile List
( Bild 52, Seite 35) angezeigt wird.
▶ Taste Plus drücken, bis die Textzeile History angezeigt wird.
▶ Taste ok drücken, um Meldungen anzuzeigen.
Im Menü History werden die Störungsanzeigen der Anlage chronologisch
geordnet angezeigt.
▶ Taste Zurück 2-mal drücken, um in den normalen Betrieb zu
wechseln.
Betriebsanzeigen am Feuerungsautomaten
Die LED am Feuerungsautomaten zeigt den aktuellen Betriebszustand
des Brenners an.
LED

Betriebszustand

Grün. dauerhaft leuchtend Feuerungsautomat ist in Betrieb
Grün, langsam blinkend Feuerungsautomat ist im verriegelnden
Fehlerzustand
Grün, schnell blinkend Feuerungsautomat ist im Notbetrieb,
Kommunikation gestört
Aus Feuerungsautomat ist nicht in Betrieb
Tab. 27 Betriebsanzeigen Feuerungsautomat Feuerungsautomat
12.2 Störungen beheben
GEFAHR: Lebensgefahr durch Vergiftung!
▶ Dichtheitsprüfung durchführen nach Arbeiten an
abgasführenden Teilen.
GEFAHR: Lebensgefahr durch elektrischen Strom-
schlag!
▶ Vor Arbeiten am elektrischen Teil die Spannungs-
versorgung (230 V AC) unterbrechen (Sicherung,
LS-Schalter) und gegen unbeabsichtigtes Wieder-
einschalten sichern.
WARNUNG: Verbrühungsgefahr durch heißes Wasser!
Heißes Wasser kann zu schweren Verbrühungen führen.
▶ Vor Arbeiten an wasserführenden Teilen alle Hähne
schließen und gegebenenfalls Gerät entleeren.
HINWEIS: Sachschaden durch austretendes Wasser!
Austretendes Wasser kann den Basiscontroller BC100
und das Regelgerät MC100 beschädigen.
▶ Vor Arbeiten an wasserführenden Teilen den Basis-
controller BC100 und das Regelgerät MC100 ab-
decken.
