Buderus Logano plus Installations- Und Wartungsanleitung Für Den Fachmann
Vorschau ausblenden
Andere Handbücher für Logano plus:
- Planungsunterlage und montageanleitung (132 Seiten) ,
- Installations- und wartungsanleitung (84 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Buderus Logano plus
Inhaltszusammenfassung für Buderus Logano plus
- Seite 1 HeizungsDiscount24 Der Fachhändler mit Discountpreisen! Persönliche Beratung, individuelle Zusammenstellung und Anpassung von Heiz- und Solartechnik! 0641 / 94 82 52 00 info@heizungsdiscount24.de Montag bis Freitag: 8.00 - 19.00 Uhr Samstag: 8.00 - 13.00 Uhr Onlineshop: heizungsdiscount24...
- Seite 2 Öl-Brennwertkessel Installations- und Wartungsanleitung für den Fachmann Logano plus GB145-15 Vor Installation und Wartung sorgfältig lesen.
-
Seite 3: Zu Dieser Anleitung
Wartung des Öl-Brennwertkessels. Diese Dokumente richten sich an den Fachmann, der aufgrund seiner fachlichen Ausbildung und Erfahrung Kenntnisse im Umgang mit Heizungsanlagen hat. Für den Logano plus GB145 sind folgende Dokumente erhältlich: • Bedienungsanleitung • Installations- und Wartungsanleitung • Hinweise zur Abgasführung •... -
Seite 4: Inhaltsverzeichnis
6.5.3 Heizkessel ein-oder ausschalten ....24 2.6.1 Abmessungen Logano plus GB145 ....9 6.5.4 Heizbetrieb ein- oder ausschalten . - Seite 5 Anschlussplan Feuerungsautomat ....77 13.3.1 Position der Anschlüsse am Kessel ....78 Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 6: Symbolerklärung Und Sicherheitshinweise
Fachbetrieb ausgeführt werden dürfen. ▶ Auf die Notwendigkeit von Inspektion und Wartung für den sicheren und umweltverträglichen Betrieb hinweisen. ▶ Installations- und Bedienungsanleitungen zur Aufbewahrung an den Betreiber übergeben. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 7: Angaben Zum Produkt
Heizöl ELA Bio10 (B10) sind Nennleistungen. Für das Bestimmungsland Schweiz werden die lufthygienischen und die energetischen Anforderungen nach Anhang 4 der Luft- reinhalteverordnung (Stand 12.01.2005) nach Artikel 20 er- füllt. Tab. 3 Verwendbare Brennstoffe Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 8: Produktübersicht

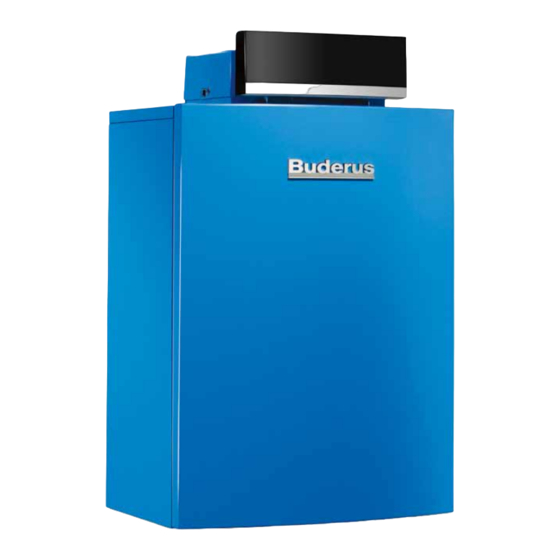

Angaben zum Produkt Produktübersicht Der Logano plus GB145 ist ein Öl-Brennwertkessel mit Aluminium-Guss- Wärmetauscher. Hauptbestandteile 6 720 641 351-01.3TT Bild 1 Logano plus GB145- Hauptbestandteile Kesselvorderwand Ölverdampfungsbrenner Kesselblock mit Wärmeschutz Kesselseitenwände Regelgerät Logamatic EMS plus (MC100 mit Basiscontroller BC100) Haube oben... -
Seite 9: Zurück-Taste
Kessel- und Brennerkomponenten sowie gegebenenfalls Störungen des Heizkessels • Funktionstest für Kessel- und Brennerkomponenten. Viele weitere Funktionen zur komfortablen Regelung der Heizungsanlage stehen über eine Bedieneinheit (z. B. Logamatic RC300; Zubehör) zur Verfügung. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 10: Abmessungen Und Technische Daten
Abmessungen Logano plus GB145 RK/VK ÖL ÖL 6 720 641 351-33.1T Bild 3 Abmessungen und Anschlüsse für Logano plus GB145 (Maße in mm) [AA] Austritt Abgas [AKO] Austritt Kondensat [KFE] Füll- und Entleerhahn (optional) [ÖL] Ölanschluss ] Abstand Füße Gesamtlänge [RK] Heizungsrücklauf... -
Seite 11: Technische Daten
Elektrische Leistungsaufnahme [P Volllast (el) Teillast Schutz gegen elektrischen Schlag Schutzklasse 1 Maximal zulässige Geräteabsicherung Tab. 6 Elektrische Daten 1) Die Angaben [xxx] entsprechen den verwendeten Symbolen und Formelzeichen auf dem Typschild. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 12: Vorschriften
Teil der Verbrennungsluftzufuhr. Es ist deshalb bei raumluf- serversorgung durch u. a. Schlammbildung, Korrosion oder Verkalkung tunabhängigem Betrieb dringend erforderlich, dass bei einem Heizkes- führen. sel, der sich in Betrieb befindet, die Vorderwand immer geschlossen ist. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 13: Verbrennungsluftqualität
Betrieb genommen wird: ▶ Anschlüsse des Heizkessels vor Verschmutzung 6 720 641 354-83.2itl Bild 5 Heizkessel tragen schützen, in dem alle Kappen auf den Anschlüssen montiert bleiben. ▶ Abgasstutzen mit Plastikfolie abdecken. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 14: Montage
Komponenten, wie z. B. Warmwasserspeicher, Rohr- verbindungen oder andere abgasseitige Bauteile berücksichtigen. 6 720 641 351-34.1T Bild 7 Kesselvorderwand demontieren Entriegelungsschrauben Kesselvorderwand 6 720 641 351-02.1T Bild 6 Wandabstände im Aufstellraum Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 15: Heizkessel Ausrichten
Bei der Montage des Verbrennungsluft-Abgasanschlusses sind die allge- ▶ Siphon [1] drehen und nach unten aus dem Halter ziehen. mein geltenden Vorschriften einzuhalten ( Kapitel 3.6, Seite 11). ▶ Siphon mit Wasser füllen. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 16: Heizkreisanschluss Herstellen
Zur Kesselabsicherung kann ein Ausdehnungsgefäß (AG) am ¾ Zoll An- schluss des Rücklaufrohrs gemäß EN 12828 adaptiert werden. ▶ Ausdehnungsgefäß zur Anlagendruckhaltung im Rücklauf vor der 6 720 641 351-06.2T Pumpe bauseits installieren. Bild 11 Kondensatschlauch montieren Anschluss Kondensatschlauch Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 17: Anschlussschema Hydraulik
▶ Dichtheitsprüfung entsprechend den örtlichen Vorschriften durch- beachten. führen. ▶ Für Europa die EN 1717 beachten. Wenn die Heizungsanlage auf Dichtheit geprüft wurde und kein Leck vorhanden ist: ▶ Korrekten Betriebsdruck einstellen. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 18: Elektrischen Anschluss Herstellen
Bild 17 Schrauben an der Rückwand entfernen Bild 15 Basiscontroller BC100 nach oben geklappt ▶ Basiscontroller BC100 wieder nach vorne klappen. HINWEIS: Sachschaden durch Montagefehler! ▶ Vor dem Anheben der Kesselhaube die Kessel- vorderwand demontieren. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 19: Funktionsmodule Einstecken
▶ Kabelklemme mit dem Kabel von oben in die Schlitze einsetzen und nach unten drücken, bis das Kabel rutschsicher verklemmt ist. 6 720 641 351-11.1T Bild 22 Abdeckhaube montieren 6 720 641 351-53.1T Bild 20 Klemmleiste am Regelgerät Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 20: Ölversorgungseinrichtung Auslegen
1) Ölfilter TOC80 nicht im Druckbetrieb einsetzen, wenn z. B. eine zusätzliche Förderpumpe in der Vorlaufleitung eingesetzt wird. Um einen störungsfreien Betrieb zu gewährleisten, sind Ölleitungen mit einer maximalen Nennweite von DN6 (8x1) zu verwenden. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 21: Antiheberventil
Unterdruck der Brennerpumpe betätigt. Somit stellen sie einen zusätzlichen Strömungswiderstand dar, der sich bei nicht einwandfreier Beachtung aller Randbedingungen pro- blematisch auf die Einhaltung der 0,4-bar-Unterdruckgrenze auswirken kann. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 22: Öl-Absperrventil Montieren
Bild 27 Haltewinkel montieren Öl-Absperrventil Haltewinkel ▶ Öl-Absperrventil am Haltewinkel montieren. ▶ Ölschlauch mit der Dichtung am Öl-Absperrventil ( Bild 28, [1]) montieren. 6 720 641 351-57.1T Bild 28 Öl-Absperrventil Öl-Absperrventil Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 23: Heizungsanlage In Betrieb Nehmen
Bild 30 Manometer für geschlossene Anlagen ▶ Ölpumpe nie länger als 5 Minuten ohne Öl laufen las- Roter Zeiger sen. Manometerzeiger ▶ Wir empfehlen, die Entlüftung mit einer Vakuumpum- Grüne Markierung pe durchzuführen. Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 24 > Kessel / Brenner zu markieren, Auswahlknopf ▶ Um das Menü drehen. 6 720 641 351-20.2O Bild 35 Brenner/Kessel markieren ▶ Auswahlknopf drücken. > Kessel / Brenner wird angezeigt. Das Menü Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 25: Zu- Und Abluftöffnungen Sowie Den Abgasanschluss Prüfen
Speichern erfolgreich [10] Anzeige weiterer Untermenüs/Servicefunktionen, Blättern mit Plus-Taste und Minus-Taste möglich [11] Alphanumerische Anzeige 6 720 619 605-15.2T [12] Textzeile Bild 40 Heizbetrieb einstellen [13] Heizbetrieb aus [14] Heizbetrieb ein Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 26: Maximale Vorlauftemperatur Einstellen
Wenn der Warmwasserbetrieb am Basiscontroller aus- geschaltet wurde, kann er nicht wieder über die Bedien einheit (Zubehör) aktiviert werden. 1) Der Maximalwert der Vorlauftemperatur ist kesselabhängig. Gegebenenfalls wird der eingestellte Wert durch die Kesselsteuerung korrigiert. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 27: Eco-Betrieb
▶ Warmwasser- oder eco-Betrieb einstellen ( Kapitel 6.5.6, Seite 25). ▶ Warmwasserbetrieb-Taste drücken. Die eingestellte Warmwassertemperatur blinkt. 6 720 619 605-17.2T Bild 49 Einstellung speichern 6 720 619 605-20.2T Bild 46 Warmwassertemperatur einstellen Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 28: Frostschutz Einstellen
Die Heizungsregelung arbeitet für 30 Minuten mit einer erhöhten Vorlauftemperatur. ▶ Um die gewünschte Wärmeleistung einzustellen, Plus-Taste oder Mi- nus-Taste mehrmals drücken. Jede Änderung wird sofort wirksam. Um den Abgastest abzubrechen: ▶ Zurück-Taste drücken. Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 29 Nach dem Austausch des Regelgeräte-Unterteiles mit dem Typschild IP-Modul gehen die Anmeldedaten verlo- ren. ▶ Anmeldedaten nach der Inbetriebnahme in das hier- für vorgesehene Feld in der Bedienungsanleitung eintragen. ▶ Benutzer informieren. Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 30: Led Betriebsanzeige Mögliche Ursache
Die EMS-Kommunikation ist gestört. ▶ Steckverbindung des IP-Moduls prüfen. ▶ BUS-Signal prüfen. dauernd grün Es liegt keine Störung vor. Normalbetrieb Tab. 13 Störungstabelle IP-Modul 1) Siehe Anleitung des Drittanbieters. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 31: Co2 Kontrollieren
▶ Last am Basiscontroller Logamatic BC100 oder über Service Key (optional) ablesen. ▶ Messfühler durch die Messöffnung ( Bild 55, Seite 30) im Abgas- rohr in den Kernstrom halten und CO -Gehalt kontrollieren. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 32: Betreiber/Bediener Informieren Und Technische Dokumente Übergeben
▶ Entriegelungsschrauben auf der Oberseite des Heizkessels [1] mit geeignetem Werkzeug im Uhrzeigersinn drehen und Vorderwand [2] verriegeln. ▶ Sicherstellen, dass die Dichtung anliegt. 6 720 641 351-34.1T Bild 57 Kesselvorderwand demontieren Entriegelungsschrauben Kesselvorderwand Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 33: Inbetriebnahmeprotokoll
— bei Brennerlast — Mischraumtemperatur ablesen °C — bei Brennerlast Verkleidungsteile montieren Betreiber informieren, technische Dokumente übergeben Fachgerechte Inbetriebnahme vom installierenden Heizungs- fachbetrieb Unterschrift: ______________________ Unterschrift Betreiber Unterschrift: ______________________ Tab. 14 Inbetriebnahmeprotokoll Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 34: Thermische Desinfektion Durchführen
In der Textzeile wird der übergeordnete Menübereich (z. B. Info) an- (Verbrennungsparameter) gezeigt. • Menü Test, zum manuellen Test von Gerätekomponenten ▶ Zurück-Taste erneut drücken. Der Heizkessel geht wieder in den normalen Betrieb. 1) Keine Einstellungen möglich. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 35: Übersicht Der Servicefunktionen
Zahlenwert Taste oder Minus-Taste drücken. Betriebszeit Darstellung über wechselnde Anzeige i-Code und Zahlenwert Betriebsstunden Darstellung über wechselnde Anzeige Brenner i-Code und Zahlenwert Momentane Mischraum- – temperatur Tab. 15 Menü Info Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 36: Menü 1
Tab. 16 Menü 1 Einstellbereich: 0...10 °C. Grundeinstellung ist 5 °C. Tab. 16 Menü 1 1) Der Maximalwert der Vorlauftemperatur ist kesselabhängig. Gegebenenfalls wird der eingestellte Wert durch die Kesselsteuerung korrigiert. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 37: Menü 2
2.CL Zirkulationspumpe Mit dieser Servicefunktion wird eine ange- Tab. 17 Menü 2 schlossene Zirkulationspumpe aktiviert. Mögliche Einstellungen sind: • 0: Zirkulationspumpe nicht aktiv • 1: Zirkulationspumpe aktiv. Grundeinstellung ist 0. Tab. 17 Menü 2 Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 38: Test: Einstellungen Für Funktionstests
Wert durch die Kesselsteuerung korrigiert. Grundeinstellung ist 0. Tab. 18 Menü Test Die Menüs 3 und 4 enthalten interne Betriebsparameter. Veränderungen in diesen Menüs sind ausschließlich durch den Kundendienst des Herstellers zulässig. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 39: Werte Auf Grundeinstellung Zurücksetzen
Diese Servicefunktion erlaubt die Luftklap- pe zu testen. Mögliche Einstellungen sind: • 0: zu • 1: auf Grundeinstellung ist 0. Diese Servicefunktion bezieht sich auf den Startluftkanal. Tab. 18 Menü Test Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 40: Heizungsanlage Außer Betrieb Nehmen
Hinweise auf den aktuellen Zustand der Heizungsanlage. Über die Systembedieneinheit RC300 kann eine Serviceanzeige nach Ablauf einer definierten Anzahl von Betriebsstunden und zu einem fest- gelegten Datum aktiviert werden. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 41: Heizungsanlage Inspizieren
▶ Heizungsanlage nur im kalten Zustand befüllen (die Vorlauftemperatur darf maximal 40 °C betragen). ▶ Messfühler durch die Messöffnung im Abgasrohr in den Kernstrom ▶ Vorgeschriebene Wasserbeschaffenheit beachten. halten. ▶ Abgaswerte notieren. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 42: Brenner Ausbauen
Ölpumpenmotor Ölpumpe Gebläse Digitaler Feuerungsautomat [10] Kabelverschraubungen Heizelement [11] Mischraum-Temperaturfühler [12] Brennergehäuse [13] Brennstab [14] Luftwärmetauscher [15] Überwachungselektrode [16] Zündelektrode Der Brenner kann, je nach Erforderlichkeit, auf unterschiedliche Weise ausgebaut werden. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 43: Brenner Am Brennergehäuse Ausbauen
▶ Steckverbindungen ( Bild 63, [4], Seite 41) lösen. ▶ Stecker der Überwachungs- und Zündelektroden ( Bild 63, [2], [3], Seite 41) lösen. ▶ Befestigungsmuttern am Brennergehäuse ( Bild 64, [2], Seite 42) entfernen. ▶ Brenner abnehmen. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 44: Wärmetauscher Reinigen
Eine Nassreinigung ersetzt keine Trockenreinigung. Schmutzrückstände sammeln sich im Siphon und Vor der Nassreinigung immer eine Trockenreinigung müssen entfernt werden. durchführen. Rückstände aus dem Siphon entfernen. ▶ Siphon reinigen ( Kapitel 11.17, Seite 49). Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 45: Inspektion Der Zünd- Und Überwachungselektroden
( Bild 72, [4], Seite 44) lösen. 6 720 641 351-28.2T Bild 71 Zünd- und Überwachungselektroden austauschen Überwachungselektrode Zündelektrode Befestigungsschrauben (4x) ▶ Elektroden herausziehen. ▶ Neue Elektroden mit neuen Dichtungen montieren. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 46: Mischraum-Temperaturfühler Austauschen
▶ Zündleitung aufstecken. ▶ Nach der Inbetriebnahme: Sichtprüfung auf Ölleckagen durchfüh- ren. 6 720 806 122-02.1T Bild 75 Übersicht Dichtungen Wärmetauscherdichtung Schraube Wärmetauscherisolierung Brenner Bolzen Innere Dichtung für Mischraum-Temperaturfühler Deckel Wärmetauscher Mischraumdichtung Druckfedern Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 47: 1Wärmetauscherdichtung Austauschen
6 720 806 122-03.1T Bild 76 Übersicht Heizelement tauschen Wärmetauscherdichtung Schraube Wärmetauscherisolierung Brenner Bolzen Innere Dichtung für Mischraum-Temperaturfühler Deckel Wärmetauscher Mischraumdichtung Druckfedern Schrauben Heizelement [10] Rohr Heizelement [11] Heizelement Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 48 ▶ Brenner montieren. ▶ Beide Kabelverschraubungen ( Bild 78, [1]) lösen. ▶ Stecker im Feuerungsautomaten aufstecken. ▶ Gegebenenfalls Anlage in Betrieb nehmen. 6 720 641 351-73.2T Bild 78 Kabelverschraubungen lösen Kabelverschraubungen Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 49: Dichtungen Der Luftklappe Austauschen
▶ Kessel am Regelgerät einschalten ( Kapitel 6.5.3, Seite 24). 6 720 641 351-76.2T Bild 80 Dichtungen Brennergehäuse-Unterteil Luftklappe Dichtung O-Ring ▶ Brennergehäuse-Unterteil montieren, dabei auf korrekten Sitz des O-Rings achten. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 50: Siphon Reinigen
6 720 641 351-60.2T Bild 85 Filtertasse entfernen Bild 83 Siphon reinigen Überwurfmutter Dichtung Einlauf Filtertasse Dichtung Ablauf Siphon O-Ring Brennergehäuse ▶ Nach dem Befüllen Siphon [3] montieren ( Kapitel 5.6, Seite 14). Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 51: Demontierte Teile Montieren
▶ Brenner montieren. ▶ Alle Teile des Heizkessels, die zu Inspektions- oder Wartungszwe- cken demontiert wurden, in umgekehrter Reihenfolge wieder montieren. ▶ Steckverbindungen an Kessel und Feuerungsautomat montieren. ▶ Brennstoffversorgung sicherstellen. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 52: 2Seitenwände Montieren
▶ Seitenwände unten und vorne gleichzeitig andrücken und nach hin- ten schieben. Die untere Umkantung muss sich über den Kesselrah- men schieben und die obere Umkantung muss in die Aus- sparung des Kesselrahmens eingesetzt werden. Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 53 Bild 92 Seitenwände über die Kesselrückwand drücken Bei der Montage der Seitenwände muss auf einen festen Sitz der Schrauben auf der Kesselrückseite geachtet werden. ▶ Seitenwände an der Kesselrückwand mit den sechs Befestigungs- schrauben fixieren. Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 54: Inspektions- Und Wartungsprotokolle
________μA ________μA ________μA _________% _________% _________% _________% — bei Brennerlast — Mischraumtemperatur ablesen ________ °C ________ °C ________ °C ________ °C _________% _________% _________% _________% — bei Brennerlast. Tab. 19 Inspektionsprotokoll Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 55 ________ °C ________ °C ________ °C ________ °C ________ °C ________ °C _________% _________% _________% _______% _________% _________% _________% _______% _______mg/kWh _______mg/kWh _______mg/kWh ______mg/kWh _______mg/kWh _______mg/kWh _______mg/kWh ______mg/kWh Tab. 20 Inspektionsprotokoll (Fortsetzung) Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 56 Dichtungen Wärmetauscher austauschen: • Wärmetauscherdichtung • Mischraumdichtung • Wärmetauscherisolierung Dichtung Gebläse austauschen. Gebläse reinigen Ölfiltereinsatz im Ölfilter wechseln Siphon reinigen. O-Ring im Brennergehäuse wechseln. Funktionskontrolle durchführen. Fachgerechte Wartung bestätigen. Firmenstempel/Unterschrift Tab. 21 Wartungsprotokoll Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 57 Inspektion und Wartung Datum: ______ Datum: ______ Datum: ______ Datum: ______ Datum: ______ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Firmenstempel/ Unterschrift Unterschrift Unterschrift Unterschrift Unterschrift Tab. 22 Wartungsprotokoll (Fortsetzung) Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 58: Betriebs- Und Störungsanzeigen
Die Heizungsanlage läuft erst nach einem Reset wieder an. ▶ Die Anweisungen in allen Anleitungen einhalten. – Verriegelnden Störungen werden mit Störungs-Code und Zusatz- Code blinkend angezeigt. Das dreieckige Fehlersymbol im Dis- play kennzeichnet zusätzlich eine verriegelnde Störung. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 59: Verriegelnde Störung Zurücksetzen
Wenn sich die Störung nicht beheben lässt: 2523 Betriebsstatus Umschalten von Brennerstart auf Brennerstationärbetrieb ▶ Fachmann verständigen. 2524 Kontrolle Flamme vorhanden in Brennerstartphase 2525 Kontrolle Flamme vorhanden in Brennerstationärbetrieb Tab. 24 Betriebs- und Störungs-Codes Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 60: Störungsanzeigen
Das Heizkreis-Set ist fehlerhaft montiert. ren. Der Rücklauftemperaturfühler ist be- ▶ Montage des Heizkreis-Set prüfen schädigt. und gegebenenfalls korrigieren. ▶ Rücklauftemperaturfühler prüfen und gegebenenfalls ersetzen. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 61 Das Brennergebläse ist beschädigt. ▶ Gebläserad des Brennergebläses Der Feuerungsautomat ist beschädigt. prüfen, gegebenenfalls reinigen oder Brennergebläse ersetzen. ▶ Feuerungsautomat prüfen und gege- benenfalls ersetzen. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 62 Der Stellmotor ist beschädigt. ▶ Startluftkanal auf Verschmutzung kontrollieren und gegebenenfalls rei- nigen. ▶ Stellmotor und Luftklappe auf fehler- hafte Montage prüfen und gegebe- nenfalls korrigieren. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 63 Wert prüfen. ▶ Ölpumpendruck messen und gegebe- nenfalls Ölpumpe ersetzen. ▶ Einspritzventil prüfen und gegebe- nenfalls ersetzen. ▶ Brennergebläse prüfen und gegebe- nenfalls ersetzen ( Kapitel 11.15, Seite 48). Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 64 ▶ Fühlerkabel prüfen und gegebenen- raturfühlerwert 1 und Mischraum-Tem- fehlerhafte Werte. falls ersetzen. peraturfühlerwert 2 größer ▶ Mischraum-Temperaturfühler und ge- Schwellenwert. gebenenfalls ersetzen. ▶ Feuerungsautomat ersetzen. ▶ Kundendienst verständigen. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 65 Regelge- ( Kapitel 12.3.1, Seite 58) dig. rät ist gestört. ▶ Anlage stromlos schalten und wieder einschalten. ▶ Regelgerät austauschen. ▶ Feuerungsautomat/Fremdbrenner- modul austauschen. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 66 Flamme erlischt nicht, nachdem Mag- Das Magnetventil der Ölpumpe ist de- ▶ Entriegeln. netventil Ölpumpe geschlossen fekt. ▶ Magnetventileinsatz Ölpumpe erset- zen. Das Einspritzventil schließt nicht. ▶ Einspritzventil austauschen. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 67 Weitere sicherheitstechnische Geräte ren. haben ausgelöst. ▶ Weitere sicherheitstechnische Gerä- te auf Auslösung prüfen. Sicherheitstechnische Geräte sind feh- lerhaft angeschlossen. Steckverbindungen von sicherheitstech- nischen Geräten sind beschädigt oder nicht aufgesteckt. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 68 Regelgerät defekt. prüfen. Wenn die gemessenen Werte nicht mit den Tabellenwerten über- einstimmen, Fühler tauschen. ▶ Wenn die Fühlerwerte stimmen, aber die Spannungswerte nicht überein- stimmen, Regelgerät austauschen Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 69 Konfiguration nicht ren oder deinstallieren. (z.B. weil mehr Pumpenausgänge benö- ▶ Heizkreis 1 auf Modul konfigurieren tigt werden als vorhanden). oder deinstallieren. ▶ Systempumpe auf “Keine” stellen. Tab. 25 Störungsanzeigen Logano plus GB145 – 6 720 806 122 (2014/06)
- Seite 70 1) Art der Sicherheitsabschaltung: V = Verriegelnd, B = Blockierend 2) Service-Code SC (wird im Display der BC100 angezeigt) 3) Störungs-Code FC (wird im Display der BC100 nach Drücken der Taste Service angezeigt) Logano plus GB145 – 6 720 806 122 (2014/06)
-
Seite 71: Serviceanzeigen
1) Art der Sicherheitsabschaltung: V = Verriegelnd, B = Blockierend 2) Service-Code SC (wird im Display der BC100 angezeigt) 3) Störungs-Code FC (wird im Display der BC100 nach Drücken der Taste Service angezeigt) Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 72: Störungen, Die Nicht Im Display Angezeigt Werden
▶ Thermische Desinfektion des Warmwasserkreises durchführen. ▶ Schutzanode tauschen. Tab. 27 Störungen ohne Anzeige im Display Das Takten des Brennereinspritzventils ist ein normales Betriebsgeräusch des Brennersystems und stellt keine Störung dar. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 73: Anhang
826,60 Tab. 28 Widerstandswerte Vorlauf-, Rücklauf- und Kesseltemperatur- fühler Als Kesseltemperaturfühler werden zwei gleichartige Temperaturfühler (Doppelfühler) verwendet, die in einem Fühlergehäuse eingebaut sind. Sämtliche Temperaturfühler am Heizkessel haben die gleiche Fühlerkennlinie. Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 74: Mischraumtemperaturfühler
Anhang 13.1.3 Mischraumtemperaturfühler 6 720 641 351-78.1T Bild 97 Fühlerkennlinie Mischraum-Temperaturfühler Mischtemperatur in °C Elektrischer Widerstand in k Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 75: Lufttemperaturfühler Heizelement
Vorschriften durchführen. HINWEIS: Störung durch Stromausfall! ▶ Beim Anschluss externer Komponenten an das Re- gelgerät MC100 beachten, dass diese Komponenten in Summe eine maximale Stromaufnahme von 6,3 A nicht überschreiten. Logano plus GB145 – 6 720 806 122 (2014/06) - Seite 76 Betrieb Betrieb SAFe 8718589344 WA/0-10V PW1 / SAFe 120/230 VAC 120/230 VAC SF50 SAFe SAFe SAFe SAFe 61 63 13 14 /PE N L /PE N L /PE N L /PE N L /PE N L 17 18 61 63 24 25...
-
Seite 77: Anhang
Logamatic Regelgerät MC100 Bedieneinheit oder Abdeckung Ersatzsicherung 6,3 A 6 720 641 351-56.1T Bild 101 Ansicht ohne Abdeckhaube und ohne Module Steckplatz für zwei einclipsbare Funktionsmodule Bild 102 Sicherung Gerätesicherung 6,3 A Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 78: Anschlussplan Feuerungsautomat
[13] Magnetventil Rücklauftemperaturfühler [14] Zündung (Bild 63, Seite 41) Kesseltemperaturfühler [15] Netz Feuerungsautomat Wasserdruckfühler [16] Anschluss Antiheberventil Fühler Heizelement Stellmotor Luftklappe Ionisation (Überwachungselektrode) Einspritzventil Mischraum-Temperaturfühler [10] Heizelement [11] Gebläse [12] Ölpumpe Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 79: Position Der Anschlüsse Am Kessel
6 720 806 122-05.1TT Bild 104 Vorderansicht Bild 105 Rückansicht Kesseltemperaturfühler Lambdasonde Wasserdruckfühler Rücklauftemperaturfühler Leitung Fühler Heizelement Stellmotor Luftklappe Ionisation (Überwachungselektrode) Einspritzventil Mischraum-Temperaturfühler [10] Heizelement [11] Gebläse [12] Ölpumpe [13] Magnetventil Logano plus GB145 – 6 720 806 122 (2014/06) -
Seite 80: Index
