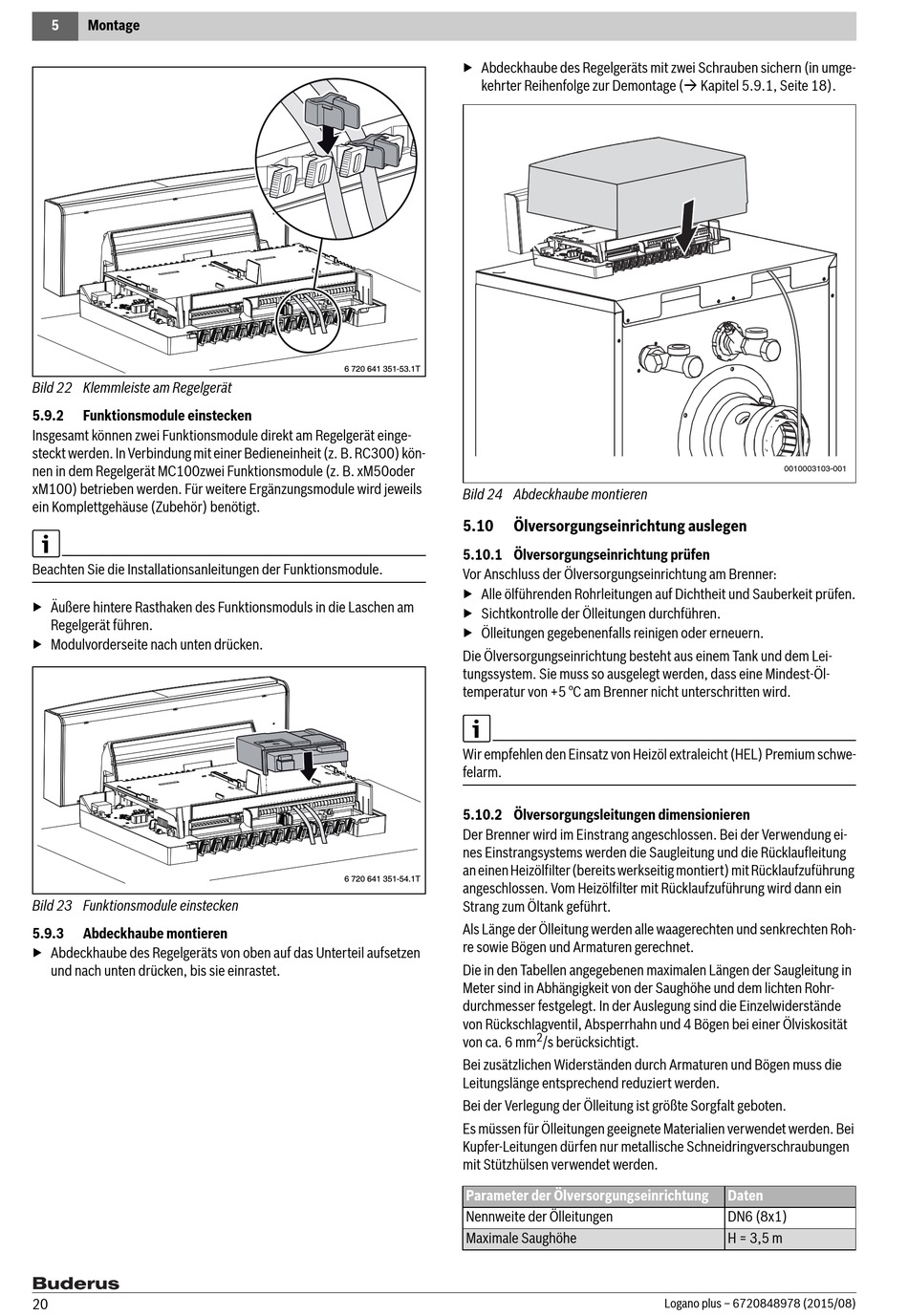

5 Montage
Bild 22 Klemmleiste am Regelgerät
5.9.2

Funktionsmodule einstecken

Insgesamt können zwei Funktionsmodule direkt am Regelgerät einge-
steckt werden. In Verbindung mit einer Bedieneinheit (z. B. RC300) kön-
nen in dem Regelgerät MC100zwei Funktionsmodule (z. B. xM50oder
xM100) betrieben werden. Für weitere Ergänzungsmodule wird jeweils
ein Komplettgehäuse (Zubehör) benötigt.
Beachten Sie die Installationsanleitungen der Funktionsmodule.
▶ Äußere hintere Rasthaken des Funktionsmoduls in die Laschen am
Regelgerät führen.
▶ Modulvorderseite nach unten drücken.
Bild 23 Funktionsmodule einstecken
5.9.3

Abdeckhaube montieren

▶ Abdeckhaube des Regelgeräts von oben auf das Unterteil aufsetzen
und nach unten drücken, bis sie einrastet.
20
▶ Abdeckhaube des Regelgeräts mit zwei Schrauben sichern (in umge-
kehrter Reihenfolge zur Demontage ( Kapitel 5.9.1, Seite 18).
6 720 641 351-53.1T
Bild 24 Abdeckhaube montieren
5.10 Ölversorgungseinrichtung auslegen
5.10.1 Ölversorgungseinrichtung prüfen
Vor Anschluss der Ölversorgungseinrichtung am Brenner:
▶ Alle ölführenden Rohrleitungen auf Dichtheit und Sauberkeit prüfen.
▶ Sichtkontrolle der Ölleitungen durchführen.
▶ Ölleitungen gegebenenfalls reinigen oder erneuern.
Die Ölversorgungseinrichtung besteht aus einem Tank und dem Lei-
tungssystem. Sie muss so ausgelegt werden, dass eine Mindest-Öl-
temperatur von +5 °C am Brenner nicht unterschritten wird.
Wir empfehlen den Einsatz von Heizöl extraleicht (HEL) Premium schwe-
felarm.
5.10.2 Ölversorgungsleitungen dimensionieren
Der Brenner wird im Einstrang angeschlossen. Bei der Verwendung ei-
nes Einstrangsystems werden die Saugleitung und die Rücklaufleitung
an einen Heizölfilter (bereits werkseitig montiert) mit Rücklaufzuführung
6 720 641 351-54.1T
angeschlossen. Vom Heizölfilter mit Rücklaufzuführung wird dann ein
Strang zum Öltank geführt.
Als Länge der Ölleitung werden alle waagerechten und senkrechten Roh-
re sowie Bögen und Armaturen gerechnet.
Die in den Tabellen angegebenen maximalen Längen der Saugleitung in
Meter sind in Abhängigkeit von der Saughöhe und dem lichten Rohr-
durchmesser festgelegt. In der Auslegung sind die Einzelwiderstände
von Rückschlagventil, Absperrhahn und 4 Bögen bei einer Ölviskosität
von ca. 6 mm
Bei zusätzlichen Widerständen durch Armaturen und Bögen muss die
Leitungslänge entsprechend reduziert werden.
Bei der Verlegung der Ölleitung ist größte Sorgfalt geboten.
Es müssen für Ölleitungen geeignete Materialien verwendet werden. Bei
Kupfer-Leitungen dürfen nur metallische Schneidringverschraubungen
mit Stützhülsen verwendet werden.
Parameter der Ölversorgungseinrichtung
Nennweite der Ölleitungen
Maximale Saughöhe
2
/s berücksichtigt.
Logano plus – 6720848978 (2015/08)
0010003103-001
Daten
DN6 (8x1)
H = 3,5 m
