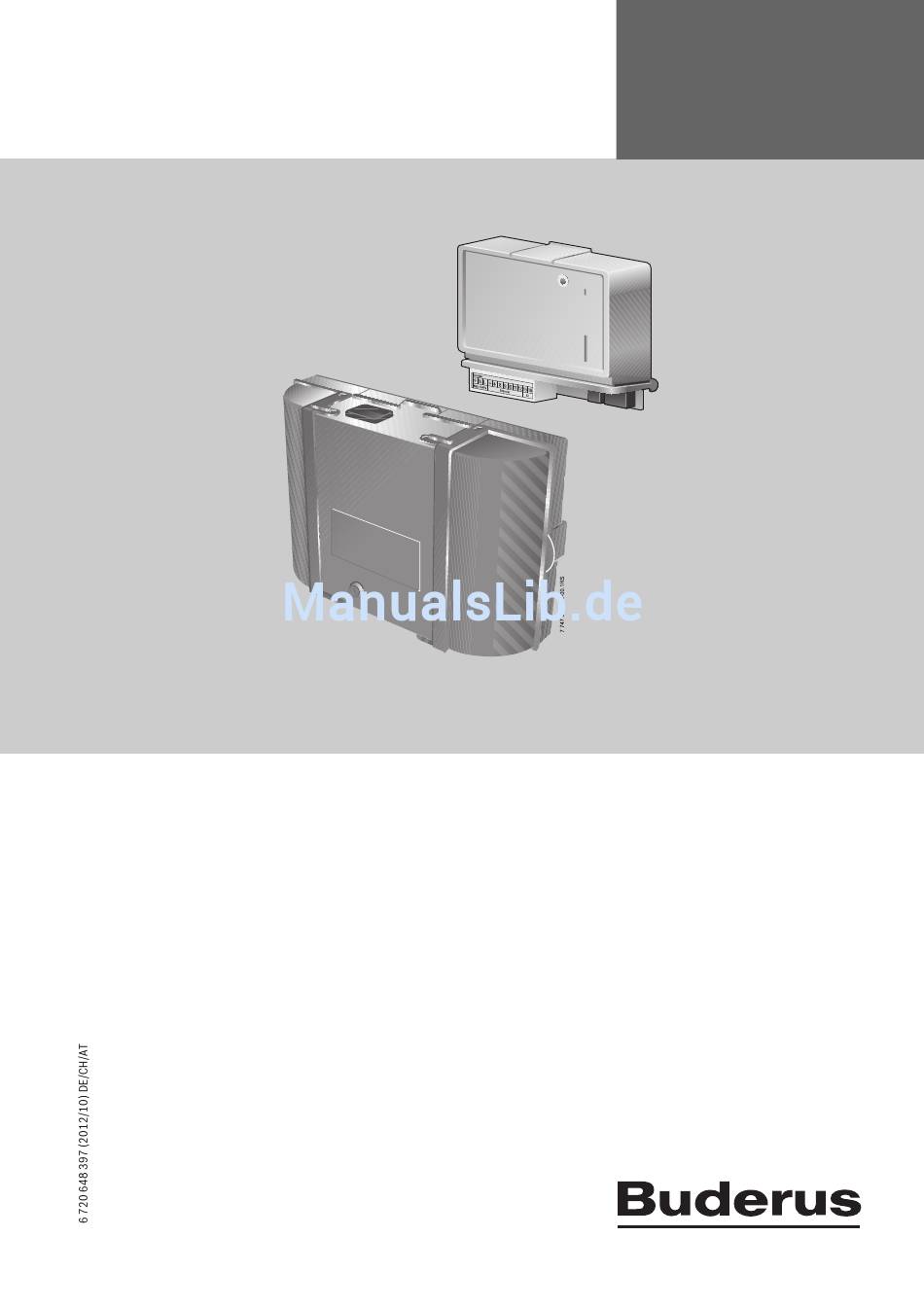

- Seite 1 Serviceanleitung Heizkessel mit Regelsys- tem EMS Vor Montage und Wartung sorg- fältig lesen.
-
Seite 2: Inhaltsverzeichnis
▶ Vor der Installation: Spannungsversorgung (230 V AC) allpolig unter- brechen. Gegen unbeabsichtigtes Wiedereinschalten sichern. ▶ Dieses Gerät nicht in Feuchträumen montieren. ▶ Dieses Gerät keinesfalls an das 230-V-Netz anschließen. Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 3: Angaben Zum Gerät
Das EMS überwacht mittels der angeschlossenen Sensoren ständig den Zustand des Heizkessels und der Heizungsanlage. Es erzeugt bei einer Abweichung vom Sollzustand eine Störungs- oder Servicemeldung. Bei sicherheitsrelevanten Abweichungen wird, je nach Schwere der Stö- Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) - Seite 4 BC25/MC40 – Service-Code und Fehlercode auslesen Im Falle einer Störung zeigt das Display am Regelgerät direkt den Ser- vice-Code an (Tabelle 3, Seite 3). Bei verriegelnden Sicherheitsab- schaltungen blinkt das Display. Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
-
Seite 5: Fehlermeldung
Fehler>ANLAGE Seit: 10.10.04 18:30h Keine Kommunikation m. Bedieneinheit HK1. 7747005659-09.1RS Bild 6 Legende zur Displayanzeige Service-Code Klartext-Fehler Dauer (Ende) des Fehlers (hier nicht angezeigt) Beginn des Fehlers Fehlerart Fehlerindex Fehlercode Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 6: Bedienung
Wenn kein Datum vorhanden ist, erscheint die Betriebszeit. Anstatt „h“ erscheint für USA-Vari- Seit: 123456h 34min ante AM/PM. Keine Kommunikation m. Bedieneinheit HK1. Tab. 4 Anlagenfehler auslesen (Beispiel) 1) Erläuterungen zur Displayanzeige im Menü FEHLER > ANLAGE Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 7: Notbetrieb
60 °C, um den Betrieb der Heizungsanlage aufrecht zu erhalten, bis die Kommunikation wieder hergestellt ist. Während des Notbetriebs blinkt die Betriebs-/Störungs-LED schnell. Wenn das Fremdbrennermodul verriegelt ist, blinkt die Betriebs-/Stö- rungs-LED langsam. Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 8: Sicherheitsabschaltungen Bei Öl-Heizkesseln
Umschaltung auf die Nachdem fünf blockierende 6L-Störungen auftreten, wird der 1. Stufe aus. SAFe verriegelt. Abhilfe siehe in dieser Tabelle unter Eintrag SC 6L, FC XXX. Tab. 5 Sicherheitsabschaltungen bei Öl-Heizkesseln Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) - Seite 9 ▶ Abgastemperatur ist zu hoch. SAFe versucht nach Abkühlung Abgastemperatur auf 90 °C einen Wiederanlauf. ( 114 °C) abgeschaltet. Der Heizkessel ▶ Kesselreinigung durchführen. ist verschmutzt. ▶ Position und Zustand der Einlegebleche kontrollieren. Tab. 5 Sicherheitsabschaltungen bei Öl-Heizkesseln Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 10 ▶ Netzanschlussleitung auf Wackelkontakt prüfen. ander während des ▶ Feuerungsautomaten prüfen. 1. Brenneranlaufs direkt nach einen ▶ Entriegeln. Power Up ausgeschaltet wurde, wird diese Störungsanzeige erzeugt. Tab. 5 Sicherheitsabschaltungen bei Öl-Heizkesseln Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 11 1) Art: Art der Sicherheitsabschaltung: V = Verriegelnd, B = Blockierend 2) SC: Service-Code (wird im 3-stelligen Display der BC10/BC25 angezeigt) 3) FC: Fehlercode (wird im 3-stelligen Display der BC10/BC25 nach Drücken der Taste „Statusanzeige“ angezeigt) Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
-
Seite 12: Sicherheitsabschaltungen Bei Gas-Heizkesseln
▶ Fühlerleitung und Steckverbindungen überprüfen, ggf. aus- defekt niedrige Temperatur tauschen. ( -15 °C) gemessen wird, wird diese Stö- ▶ Abgastemperaturfühler austauschen. (Kabelbruch) rungsanzeige erzeugt. ▶ SAFe austauschen. Tab. 6 Sicherheitsabschaltungen bei Gas-Heizkesseln Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) - Seite 13 ▶ Diese Funktion ist derzeit nicht aktiv. tetem Gebläse nicht ab. Luftdruckschalter offen Der Luftdruckschalter meldet keinen Kon- ▶ Diese Funktion ist derzeit nicht aktiv. takt, obwohl das Gebläse eingeschaltet ist. Tab. 6 Sicherheitsabschaltungen bei Gas-Heizkesseln Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 14 Es wurde ein Flammensignal vor dem Bren- ▶ Feuerungsautomaten prüfen. nerbetrieb erkannt. ▶ Gasarmatur prüfen (Zündflammenbildung vor dem Öffnen der Gasarmatur; MV1). ▶ Überwachungselektrode auf Verschmutzung prüfen. Tab. 6 Sicherheitsabschaltungen bei Gas-Heizkesseln Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 15 1) Art der Sicherheitsabschaltung: V = Verriegelnd, B = Blockierend 2) Service-Code (wird im 3-stelligen Display der BC10/BC25 angezeigt) 3) Fehlercode (wird im 3-stelligen Display der BC10/BC25 nach Drücken der Taste „Statusanzeige“ angezeigt) Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
-

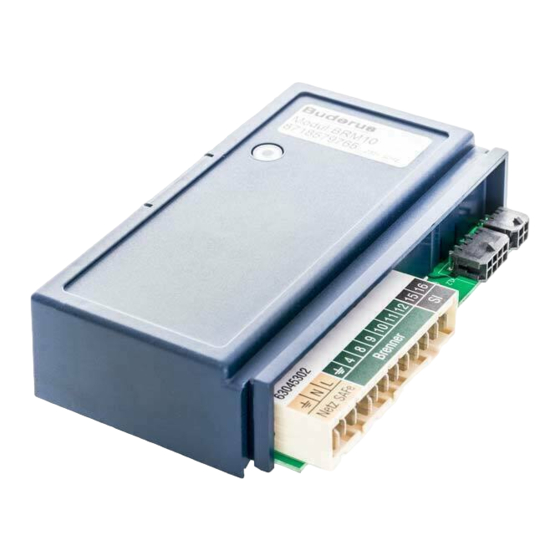

Seite 16: Sicherheitsabschaltungen Bei Heizkesseln Mit Fremdbrennermodul Brm10
▶ Fühlerleitung und Steckverbindungen überprüfen, ggf. defekt (Kurzschluss) zu hohe Temperatur ( +130 °C) austauschen. gemessen. ▶ Vorlauftemperaturfühler austauschen. ▶ BRM10 austauschen. Tab. 7 Sicherheitsabschaltungen bei Heizkesseln mit Fremdbrennermodul BRM10 Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) - Seite 17 Sie bitte mit einem Buderus-Service-Center Kon- takt auf und geben Sie den Fehlercode an. UM10 Relais auf UM10 schaltet nicht nach Vor- ▶ UM10 erneuern. gabe. Tab. 7 Sicherheitsabschaltungen bei Heizkesseln mit Fremdbrennermodul BRM10 Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
-
Seite 18: Anlagenfehler
▶ „Reset“ durch Aus-/Einschalten der Hei- tion mit EMS rung mehr, Heizungsanlage heizt nicht zungsanlage. MC10/MC40 ist defekt mehr. ▶ Gegebenenfalls Service benachrichti- gen. Wasserdrucksensor Digitaler Wasserdrucksensor defekt. ▶ Wasserdrucksensor tauschen. Tab. 8 Anlagenfehler Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) - Seite 19 Wär- ▶ Fühleranbringung prüfen. Bruch oder Kurzschluss der Fühler- memenge versorgt werden können. ▶ Widerstandswert mit Fühlerkennlinie leitung. vergleichen. Temperaturfühler defekt. Tab. 8 Anlagenfehler Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 20 Notbetrieb. ▶ MM10 austauschen. MM10 wird von RC3x nicht erkannt. Heizungspumpe wird dauerhaft ange- steuert. Monitordaten im RC3x sind ungültig. Tab. 8 Anlagenfehler Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 21 Heizkessels. Tab. 8 Anlagenfehler 1) SC: Service-Code (wird im 3-stelligen Display der BC10/BC25 angezeigt) 2) FC: Fehlercode (wird im 3-stelligen Display der BC10/BC25 nach Drücken der Taste „Statusanzeige“ angezeigt) Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
-
Seite 22: Servicemeldungen (Wartungsmeldungen) Bei Öl-Heizkesseln
50 μA, Winkelhalter (bei G135) überprüfen und ggf. rei- nigen, evtl. Flammenfühler austauschen. Nach Datum Das im RC3x eingestellte Wartungsdatum wurde erreicht. ▶ Wartung durchführen. Tab. 9 Servicemeldungen 1) SC: Service-Code (wird im 3-stelligen Display der BC10/BC25/RC3x angezeigt) Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 23: Servicemeldungen (Wartungsmeldungen) Bei Gas-Heizkesseln
▶ Wartung durchführen. ten Wartung wurde überschritten. Nach Datum Das im RC3x eingestellte Wartungsdatum wurde erreicht. ▶ Wartung durchführen. Tab. 11 Servicemeldungen 1) SC: Service-Code (wird im Display des BC10/BC25/RC3x angezeigt) Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 24: Sicherung Ersetzen
▶ Sicherungsträger mit Sicherung ( Bild 10, [1]) durch drehen gegen den Uhrzeiger mit geeignetem Werkzeug entriegeln und entnehmen. ▶ Defekte Sicherung aus Sicherungsträger entnehmen. ▶ Ersatzsicherung analog zum Regelgerät MC10 einsetzen ( Bild 9). ▶ Sicherungsträger wieder einsetzen. Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) -
Seite 25: Fühlerkennlinien
7 747 005 659-114.1RS Bild 11 Fühlerkennlinie: Außentemperaturfühler Temperatur in °C Widerstand in k 7 747 005 659-116.1RS Bild 12 Fühlerkennlinie: Warmwasser-Temperaturfühler Temperatur in °C Widerstand in k Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10) - Seite 26 Bild 13 Fühlerkennlinie: Verbrennungsluft-, Vorlauf-, Abgastemperaturfühler Temperatur in °C Widerstand in k Als Vorlauf- und Abgastemperaturfühler werden zwei gleichartige, so genannte Doppelsensoren verwen- det, die im Fühlergehäuse eingebaut sind. Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
- Seite 27 Notizen Heizkessel mit Regelsystem EMS – 6 720 648 397 (2012/10)
