Brenner Komplett Ausbauen - Buderus Logano plus Installations- Und Wartungsanleitung

13 14 15
12
11
10
9

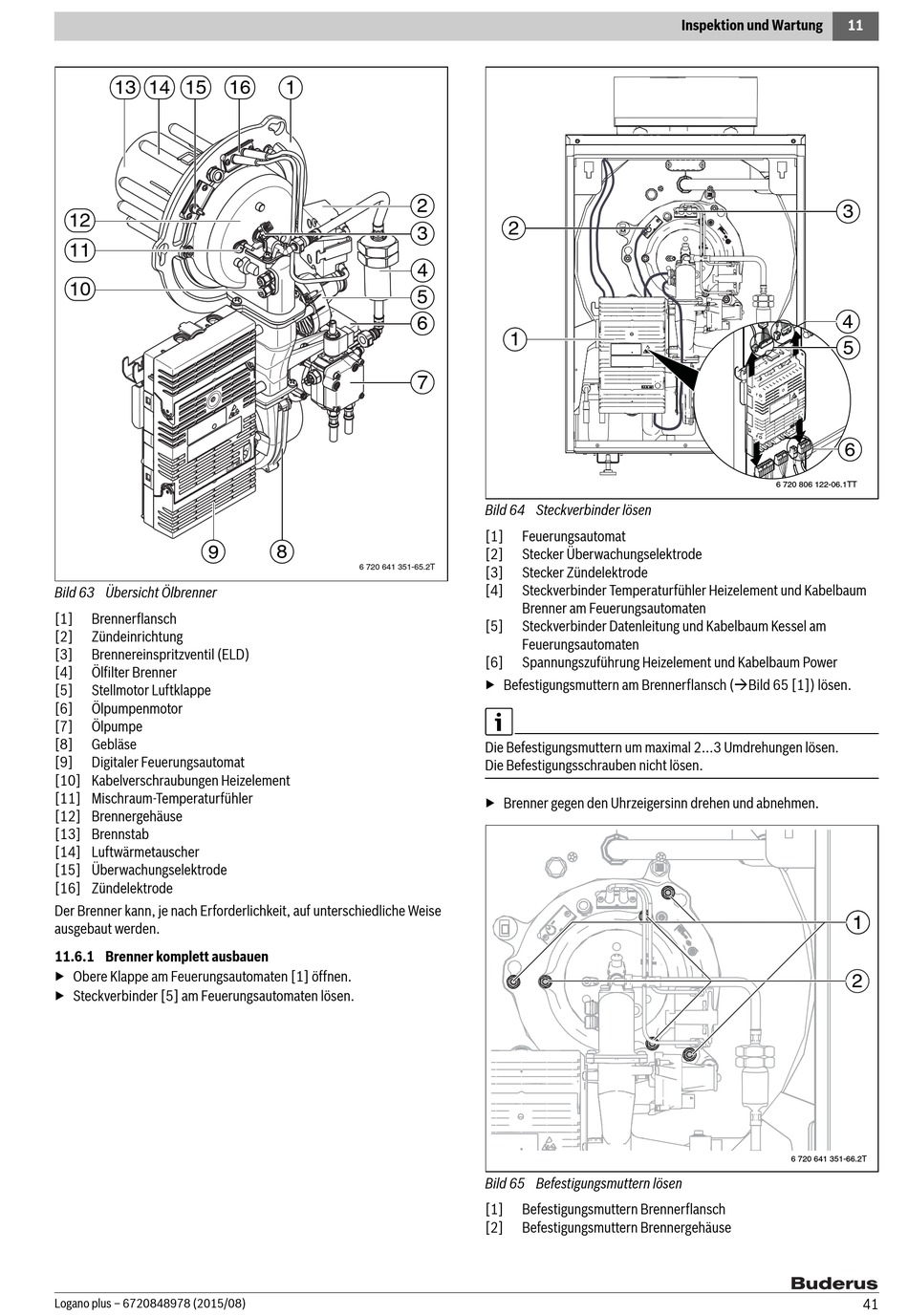

Bild 63 Übersicht Ölbrenner
[1] Brennerflansch
[2] Zündeinrichtung
[3] Brennereinspritzventil (ELD)
[4] Ölfilter Brenner
[5] Stellmotor Luftklappe
[6] Ölpumpenmotor
[7] Ölpumpe
[8] Gebläse
[9] Digitaler Feuerungsautomat
[10] Kabelverschraubungen Heizelement
[11] Mischraum-Temperaturfühler
[12] Brennergehäuse
[13] Brennstab
[14] Luftwärmetauscher
[15] Überwachungselektrode
[16] Zündelektrode
Der Brenner kann, je nach Erforderlichkeit, auf unterschiedliche Weise
ausgebaut werden.

11.6.1 Brenner komplett ausbauen

▶ Obere Klappe am Feuerungsautomaten [1] öffnen.
▶ Steckverbinder [5] am Feuerungsautomaten lösen.
Logano plus – 6720848978 (2015/08)
16 1
8
6 720 641 351-65.2T
2
2
3
4
5
6
1
7
Bild 64 Steckverbinder lösen
[1] Feuerungsautomat
[2] Stecker Überwachungselektrode
[3] Stecker Zündelektrode
[4] Steckverbinder Temperaturfühler Heizelement und Kabelbaum
Brenner am Feuerungsautomaten
[5] Steckverbinder Datenleitung und Kabelbaum Kessel am
Feuerungsautomaten
[6] Spannungszuführung Heizelement und Kabelbaum Power
▶ Befestigungsmuttern am Brennerflansch (Bild 65 [1]) lösen.
Die Befestigungsmuttern um maximal 2...3 Umdrehungen lösen.
Die Befestigungsschrauben nicht lösen.
▶ Brenner gegen den Uhrzeigersinn drehen und abnehmen.
Bild 65 Befestigungsmuttern lösen
[1] Befestigungsmuttern Brennerflansch
[2] Befestigungsmuttern Brennergehäuse
Inspektion und Wartung 11
3
4
5
6
6 720 806 122-06.1TT
1 1
2
6 720 641 351-66.2T
41
