5 Montage
HINWEIS:
Sachschaden durch Temperaturspannungen!
Beim Nachfüllen von kaltem Heizwasser in einen heißen Kessel können
thermische Spannungen zu Spannungsrissen führen.
▶ Heizungsanlage nur im kalten Zustand befüllen. Maximale Vorlauf-
temperatur 40 °C.
HINWEIS:
Sachschaden durch Überdruck bei der Dichtheitsprüfung!
Druck-, Regel- oder Sicherheitseinrichtungen können bei großem Druck
beschädigt werden.
▶ Sicherstellen, dass zum Zeitpunkt der Dichtheitsprüfung nur Druck-,
Regel- oder Sicherheitseinrichtungen montiert sind, die gegenüber
dem Wasserraum des Kessels abgesperrt werden können.
▶ Heizungsanlage nach dem Befüllen mit dem Druck abdrücken, der
dem Ansprechdruck des Sicherheitsventils entspricht.
▶ Maximaldrücke der eingebauten Komponenten beachten.
▶ Sicherstellen, dass alle Druck-, Regel- und Sicherheitseinrichtungen
nach der Prüfung korrekt arbeiten.
Eine feste Verbindung zwischen Wasserleitung (Wasserhahn) und Hei-
zungsanlage (Füll- und Entleerhahn) muss gemäß DIN EN 1717 herge-
stellt werden. Eine Sicherungseinrichtung ist zu verwenden.
▶ Heizungsanlage langsam über Rücklauf befüllen. Dabei Druckanzeige
(Manometer) beachten.
1

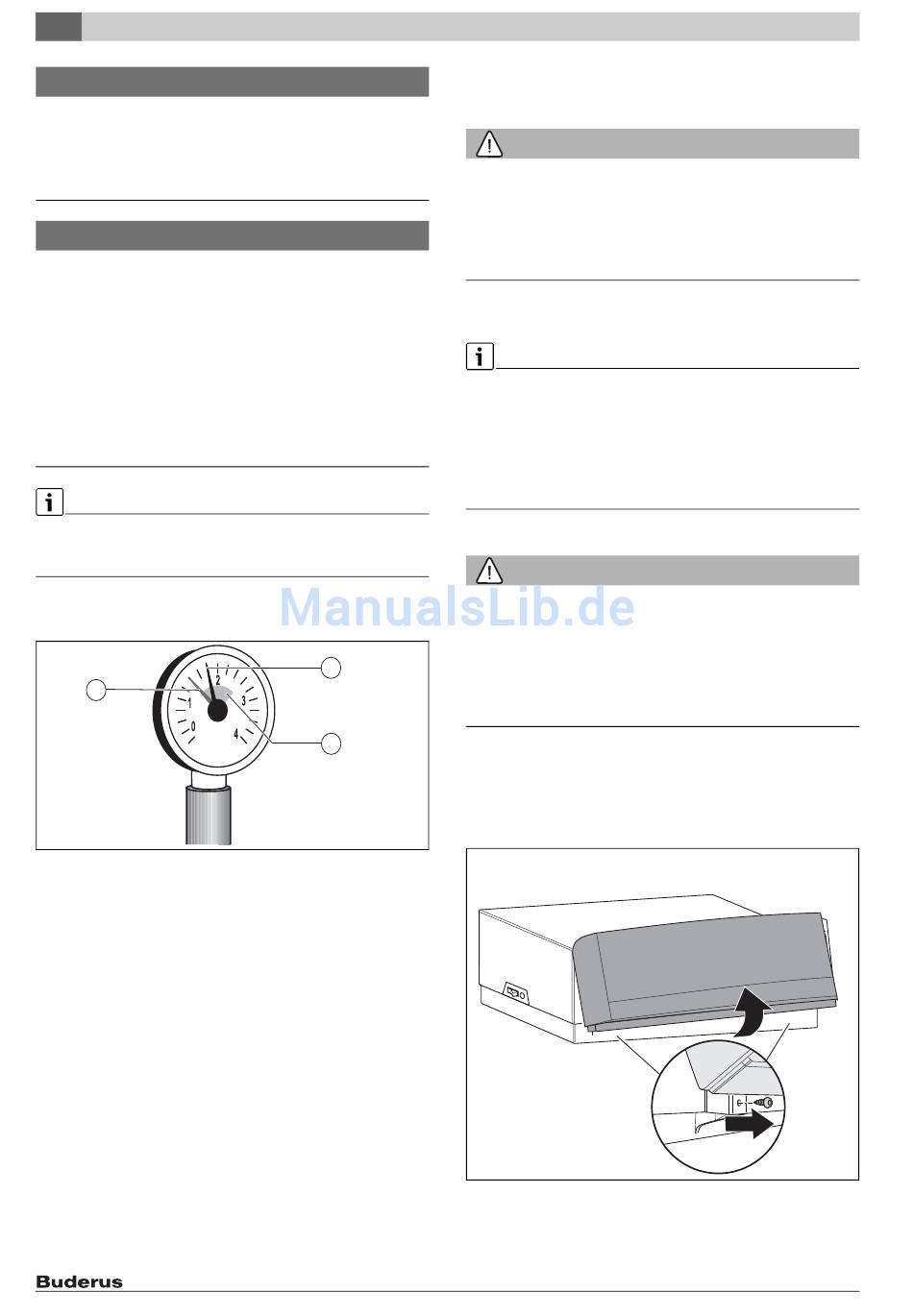

Bild 16 Manometer für geschlossene Anlagen
[1] Roter Zeiger
[2] Manometerzeiger
[3] Grüne Markierung
Wenn der gewünschte Prüfdruck erreicht ist:
▶ Wasserhahn schließen.
▶ Anschlüsse und Rohrleitungen auf Dichtheit prüfen.
▶ Heizungsanlage über die Entlüftungsventile an allen Heizkörpern
entlüften.
▶ Pumpen nach und nach in Betrieb nehmen.
▶ Anlage nach dem ersten Aufheizen erneut entlüften.
▶ Schwerkraftbremsen schließen.
Wenn der Prüfdruck durch das Entlüften abfällt:
▶ Wasser nachfüllen.
▶ Dichtheitsprüfung entsprechend den örtlichen Vorschriften durch-
führen.
Wenn die Heizungsanlage auf Dichtheit geprüft wurde und kein Leck
vorhanden ist:
▶ Korrekten Betriebsdruck einstellen.
18
5.9
Der Heizkessel ist erst mit einem installiertem Regelgerät voll funktions-
fähig.
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Beim Anschließen elektrischer Komponenten den Anschlussplan und die
Anleitungen des jeweiligen Produktes beachten.
Beim elektrischen Anschluss beachten:
▶ Nur dann elektrische Arbeiten innerhalb der Heizungsanlage ausfüh-
ren, wenn für diese Arbeiten eine entsprechende Qualifikation vor-
liegt. Wenn keine entsprechende Qualifikation vorliegt, den
elektrischen Anschluss von einem Heizungsfachbetrieb ausführen
lassen.
▶ Örtliche Vorschriften beachten!
5.9.1
Lebensgefahr durch elektrischen Strom!
Falsch angeschlossene elektrische Leitungen können einen fehlerhaften
Betrieb mit möglicherweise gefährlichen Folgen verursachen.
▶ Beim Herstellen der elektrischen Anschlüsse: Anschlusspläne der
2
einzelnen Geräte und Komponenten beachten.
▶ Bei Wartungen: Alle Anschlussleitungen vor dem Abklemmen kenn-
zeichnen.
3
▶ Einen festen Netzanschluss nach den örtlichen Vorschriften
herstellen.
▶ Um Zugänglichkeit zu den Schrauben sicher zu zustellen,
Basiscontroller BC100 am Regelgerät nach oben klappen.
▶ 2 Schrauben der Abdeckhaube des Regelgeräts entfernen.
0010003068-001
Bild 17 Basiscontroller BC100 nach oben geklappt
▶ Basiscontroller BC100 wieder nach vorne klappen.

Elektrischer Anschluss

WARNUNG:

Netzanschluss herstellen

WARNUNG:
Logano plus – 6720848978 (2015/08)
1. 1. 1.
2. 2. 2.
6 720 804 220-03.1T
