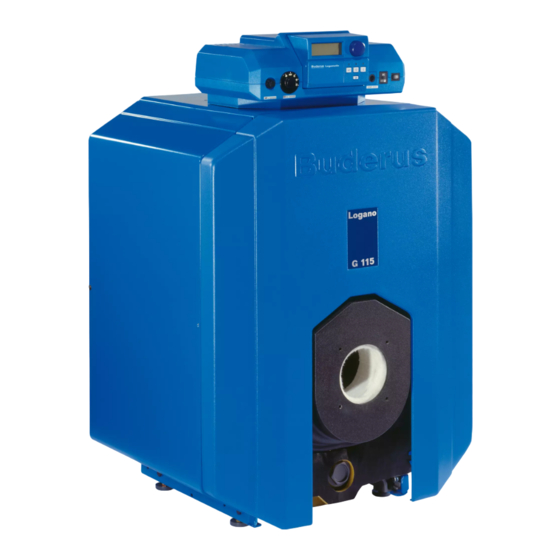

Buderus Logano G115 Montage- Und Wartungsanweisung
Öl-/gas-spezialheizkessel
Vorschau ausblenden
Andere Handbücher für Logano G115:
- Montageanweisung (24 Seiten) ,
- Bedienungsanleitung (12 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für Buderus Logano G115
Inhaltszusammenfassung für Buderus Logano G115
- Seite 1 6301 4938 – 11/2001 DE/CH/AT Für das Fachhandwerk Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 und Logano G115 mit Brenner Logatop Bitte vor Montage und Wartung sorgfältig lesen...
- Seite 2 In dieser Unterlage wird unter anderem Zubehör (z. B. liegender Speicher und Schaulochverschluss) genannt, das Sie für die Erweiterung des Logano G115 verwen- den können. Beachten Sie für die Montagen des Zube- hörs die dazugehörigen Montageanweisungen. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildun-...
-
Seite 3: Inhaltsverzeichnis
....... .8 4.2 Technische Daten für Logano G115 mit Brenner Logatop . - Seite 4 ......45 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001...
-
Seite 5: Allgemeines
Logano G115 mit Heizöl EL nach DIN 51 603 Brenner Logatop Der Heizkessel Logano G115 kann mit den angegebenen Brennstoffen betrieben werden. Wählen Sie einen Brenner, der den oben genannten Brennstoffen entspricht. Bemerkung Bei der Liefervariante Logano G115 mit Brenner Logatop werden ausschließlich Ölbrenner mitgeliefert. -
Seite 6: Sicherheit
LEBENSGEFAHR durch elektrischen Strom. WARNUNG! ANWENDERHINWEIS Anwendertipps für eine optimale Geräte- nutzung und -einstellung sowie sonstige nützliche Informationen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 7: Produktbeschreibung
Seite 8). Die Hauptbestandteile des Öl-/Gas-Spezialheizkessels Abb. 1 Öl-/Gas-Spezialheizkessel Logano G115 mit Logano G115 mit Brenner Logatop (Abb. 1) und des Logatop Brenner Öl-/Gas-Spezialheizkessels Logano G115 (Abb. 2) sind: Pos. 1: Wärmeschutz – Kesselblock (Abb. 1 und Abb. 2, Pos. 4) und Bren- Pos. -
Seite 8: Technische Daten
Brennertürtiefe Abstand Gliedfüße (F Gewicht netto Kesselwasserinhalt Feuerungswärmeleistung für die Schweiz beträgt 24–29 kW. Gewicht mit Verpackung ca. 6–8 % größer. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... - Seite 9 Maximal mögliche Vorlauftemperatur = Absicherungsgrenze (STB)–18 K. Beispiel: Absicherungsgrenze (STB) = 100 °C, maximal mögliche Vorlauftemperatur = 100–18 = 82 °C. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001...
-
Seite 10: Technische Daten Für Logano G115 Mit Brenner Logatop
Technische Daten Technische Daten für Logano G115 mit Brenner Logatop Abb. 4 Technische Daten für Logano G115 mit Logatop Brenner (Maße in mm) Vorlaufanschluss am Heizkessel (Rp1¼) Rücklaufanschluss am Heizkessel (R1) Vorlaufanschluss für Speicher-Brauchwassererwärmer (Rp1) Rücklaufanschluss für Speicher-Brauchwassererwärmer (G1) Füll- und Entleeranschluss (Rp1) Vorlauf Sicherheitsleitungen (Rp1 –... -
Seite 11: Lieferumfang
1 Karton 1 Folien- Technische Unterlagen verpackung Bauteile befinden sich im Abgasstutzen. ! Den Kesselunterbau können Sie als Zubehörteil bei Buderus erhalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 12: Heizkessel Transportieren
! Schützen Sie die Anschlüsse des Heiz- kessels vor Verschmutzung, indem Sie die Anschlüsse verschließen. ANWENDERHINWEIS Entsorgen Sie das Verpackungsmaterial umweltgerecht. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 13: Gewicht Des Heizkessels Für Den Transport Reduzieren
Brennertür. Pos. 4: Scharnierhaken ! Sichern Sie die Brennertür beim Ab- VORSICHT! stellen gegen Umkippen. ! Brennertür sicher abstellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 14: Heizkessel Heben Und Tragen
! Legen Sie den Kesselkuli so ab, dass keine Quetschungen verursacht wer- den. ! Kesselkuli mitsamt Heizkessel kippen und ablegen (Abb. 8). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 15: Heizkessel Aufstellen
Heizkessel aufstellen Heizkessel aufstellen Dieses Kapitel erläutert, wie Sie den Logano G115 fach- gerecht aufstellen. ANLAGENSCHADEN durch Frost. ! Stellen Sie die Anlage in einem frost- VORSICHT! sicheren Raum auf. Empfohlene Wandabstände Wenn Sie ein Fundament bzw. eine Aufstellfläche er- richten, dann müssen Sie die vorgegebenen Wandab-... -
Seite 16: Kesselunterbau Montieren (Zubehör)
(Abb. 12, Pos. 5) ist identisch mit der Montage des Kes- Pos. 5: Kesselunterbau am Hinterglied selunterbaus am Vorderglied (Abb. 12, Pos. 2). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 17: Fußschrauben Montieren
Abb. 14 Heizkessel mit Fußschrauben ausrichten Hilfe einer Wasserwaage (Abb. 14, Pos. 1) auszu- richten. Pos. 1: Wasserwaage Pos. 2: Fußschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 18: Brennertür Auf Linksanschlag Umbauen
Pos. 2: Scharnierösen mäßig. Pos. 3: Brennertür Pos. 4: Scharnierhaken ! Brennertür (Abb. 16, Pos. 3) wieder mit den Sechs- kantschrauben verschließen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 19: Heizkessel Abgas- Und Wasserseitig Anschließen
! Muffe (Abb. 17, Pos. 3) in einem Abstand von 2 × Abgasrohrdurchmesser (Maß A) vom Abgasstut- zen entfernt in das Abgasrohr einschweißen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 20: Rücklaufanschluss Montieren
KFE-Hahns (Abb. 20, Pos. 4) schieben. Pos. 4: Gewinde des KFE-Hahns ! KFE-Hahn (Abb. 20, Pos. 2) am Heizkessel montie- ren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 21: Hinweise Für Den Anschluss Des Heizkessels An Das Rohrnetz
Entlüfter (Abb. 22, Pos. 3, Zu- behör) zu versehen. Abb. 22 Sicherheitsvorlauf mit Entlüfter Pos. 1: Rohr R1 Pos. 2: Sicherheitsvorlauf Pos. 3: Entlüfter Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 22: Rück- Und Vorlaufanschluss Des Speicher-Wassererwärmers
! Heizungsanlage mit Füllwasser befüllen (siehe Kapitel 13.6 „Wasserdruck der Anlage prüfen“, Seite 39). ! Während des Füllvorgangs die Anlage entlüften. ! Anschlüsse auf Dichtheit kontrollieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 23: Regelgerät Montieren
Brenner- und Fühlerleitung verlegt und montiert werden. Regelgerät befestigen An den Logano G115 können Sie die Regelgeräte der 2000er oder 4000er Reihe anschließen. Die Montagen der verschiedenen Regelgerätetypen verlaufen iden- tisch. Die Montage wird hier anhand eines Regelgerätes der 2000er Reihe beschrieben. - Seite 24 Abb. 25 Abdeckhaube entfernen (z. B. Regelgerät der 2000er Reihe) Pos. 1: Schrauben der Abdeckhaube Pos. 2: Abdeckhaube Pos. 3: Regelgerät Pos. 4: Befestigungsschrauben Pos. 5: Befestigungsstellen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001...
-
Seite 25: Temperaturfühlerpaket Und Brennerkabel Montieren
Pos. 2: Kapillarrohre und Fühlerleitung Pos. 3: Brennerkabel Pos. 4: Messstelle Pos. 5: Abdeckhaube am Regelgerät Pos. 6: Schrauben der Abdeckhaube Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 26: Temperaturfühlerpaket Montieren
Pos. 3) schieben. Abb. 28 Temperaturfühlerpaket montieren Pos. 1: Ausgleichfeder Pos. 2: Kunststoffspirale Pos. 3: Tauchhülse Pos. 4: Geschlitzter Wärmeschutz Pos. 5: Fühlersicherung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 27: Hintere Kesselhaube Montieren
! Feststellmutter der Zugentlastung (Abb. 30, Pos. 4) anziehen. Abb. 30 Zugentlastung einstellen Pos. 1: Brenner Logatop Pos. 2: Brennerkabel Pos. 3: Zugentlastung Pos. 4: Feststellmutter der Zugentlastung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 28: Brennertürverkleidung/Brennerhaube Montieren
(Abb. 31, Pos. 2) wieder in die Brennerhaube ein- schrauben. Abb. 31 Brennerhaube montieren Pos. 1: Haken am Kesselmantel Pos. 2: Sicherungsschrauben Pos. 3: Brennerhaube Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 29: Brenner Montieren
Sie aus der Montage- anweisung des vorliegenden Brenners. Abb. 32 Brenner montieren Pos. 1: Brennerkabel Pos. 2: Lochkreis der Brennertür Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 30: Anlage In Betrieb Nehmen
! Heizungsnotschalter oder Heizraumsicherung ein- schalten. Abb. 33 Manometer für geschlossene Anlagen Pos. 1: Roter Zeiger Pos. 2: Manometerzeiger Pos. 3: Grüne Markierung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 31: Position Der Heizgaslenkplatten Prüfen
(Gefahr der Kondensatbil- dung), besteht die Möglichkeit, die Abgas- temperatur anzuheben (siehe Kapitel 11.4 „Abgastemperatur anheben“, Seite 32). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 32: Abgastemperatur Anheben
! Brennertür zuschwenken und mit den beiden Sechs- kantschrauben verschließen und sichern (siehe Kapitel 7.4 „Brennertür auf Linksanschlag umbau- en“, Seite 18). ! Abgastemperatur prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 33: Heizgaslenkplatten Entfernen
Seite 18). ! Abgastemperatur erneut prüfen. Abb. 37 Heizgassperrplatte entfernen Pos. 1: Schraube Pos. 2: Heizgassperrplatte Pos. 3: Vorderglied des Heizkessels Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 34: Inbetriebnahmeprotokoll
Anlage in Betrieb nehmen 11.5 Inbetriebnahmeprotokoll Der Logano G115 kann mit einem Öl- oder Gasbrenner betrieben werden. Füllen Sie während der Inbetriebnah- me für den jeweiligen Öl- oder Gasbrenner das Inbe- triebnahmeprotokoll sorgfältig aus. ! Durchgeführte Inbetriebnahmearbeiten unterschrei- ben und Datum eintragen. -
Seite 35: Anlage Außer Betrieb Nehmen
In anderen Gefahrenfällen sofort Brennstoff-Hauptab- sperreinrichtung schließen und Anlage über die Siche- rung des Heizraumes oder über den Heizungs- notschalter stromlos schalten. ! Brennstoffzufuhr absperren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 36: Anlage Inspizieren Und Warten
Heizungsnotschalter stromlos oder trennen Sie sie über die entspre- chende Haussicherung vom Strom- netz. ! Sichern Sie die Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 37: Heizkessel Mit Reinigungsbürsten Reinigen
Pos. 3: Feuerraum (Heizflächen des Feuerraums) der Brennertür gleichmäßig an. Pos. 4: Reinigungsbürste ! Brennertür mit den Sechskantschrauben verschlie- ßen und sichern. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 38: Nassreinigung
! Heizgaszüge von oben gleichmäßig mit dem Reini- gungsmittel einsprühen. ! Den Heizkessel auf eine Kesselwassertemperatur von mindestens 70 °C aufheizen. ! Heizgaszüge durchbürsten. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 39: Wasserdruck Der Anlage Prüfen
Zustand (die Vorlauftemperatur darf maximal 40 °C betragen). ! Ergänzungswasser über den KFE-Hahn der Anlage einfüllen. ! Gesamtanlage entlüften. ! Wasserdruck erneut prüfen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 40: Inspektions- Und Wartungsprotokolle
Bedarfsgerechte Einstellungen des Regelgerätes prüfen Regelgerät Endkontrolle der Inspektionsarbeiten, dazu messen und die Mess- und Prüfergebnisse dokumentieren Fachgerechte Inspektion mit Unterschrift, Datum und Stempel bestätigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... - Seite 41 Mess- und Brenner Prüfergebnisse dokumentieren Funktion und Sicherheit im Betrieb prüfen Seite 30 Fachgerechte Wartung mit Unterschrift, Datum und Stempel bestätigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001...
-
Seite 42: Brennerstörungen Beheben
! Lösen Sie die beiden Sicherungsschrauben (Abb. 42, Pos. 2) der Brennerhaube (Abb. 42, Pos. 1). Abb. 41 Logano G115 mit Brenner Logatop des Typs BE ! Nehmen Sie die Brennerhaube (Abb. 42, Pos. 1) ab Pos. 1: Bohrung der Brennerhaube ANLAGENSCHADEN durch zu häufiges Drücken des Entstörtas-... -
Seite 43: Stichwortverzeichnis
Linksanschlag ....18 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001... -
Seite 44: Konformitätserklärung
16 Konformitätserklärung 16.1 Konformitätserklärung für Logano G115 mit Brenner Logatop... -
Seite 45: Konformitätserklärung Für Logano G115
16.2 Konformitätserklärung für Logano G115... - Seite 46 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001...
- Seite 47 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Öl-/Gas-Spezialheizkessel Logano G115 • Ausgabe 11/2001...
