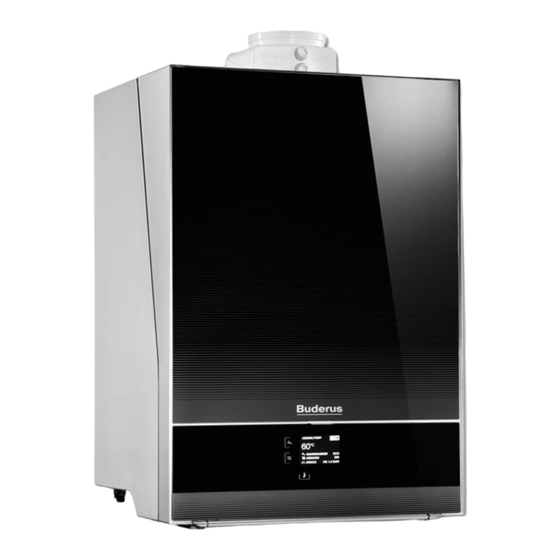

Buderus Logamax plus GB192 i Installations- Und Wartungsanleitung

Gas-brennwertgeräte
Vorschau ausblenden Andere Handbücher für Logamax plus GB192 i:
Inhaltsverzeichnis

Werbung

Quicklinks

Gas-Brennwertgeräte
Installations- und Wartungsanleitung
Logamax plus
GB192 i
Vor Installation und Wartung sorgfältig lesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logamax plus GB192 i

Inhaltszusammenfassung für Buderus Logamax plus GB192 i

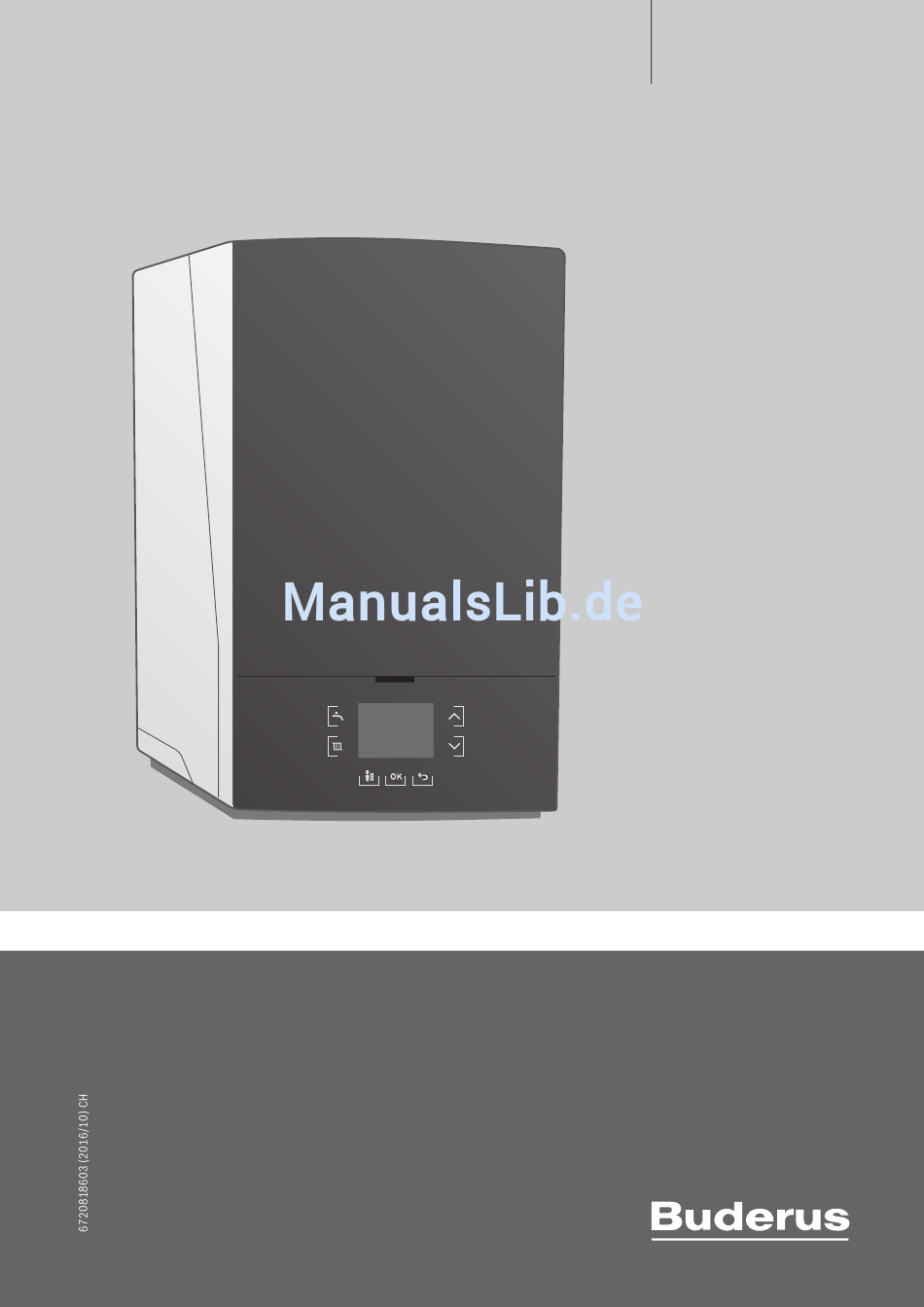

  • Seite 1 Gas-Brennwertgeräte Installations- und Wartungsanleitung Logamax plus GB192 i Vor Installation und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Produktübersicht ....... 5 2.6.1 Logamax plus GB192 i ......5 Inbetriebnahme .

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Diese Installationsanleitung richtet sich an Fachleute für Gas- und Was- ▶ Bei raumluftabhängigem Betrieb: Sicherstellen, dass der Aufstell- serinstallationen, Heizungs- und Elektrotechnik. Die Anweisungen in al- raum die Lüftungsanforderungen erfüllt. len Anleitungen müssen eingehalten werden. Bei Nichtbeachten können ▶ Nur Originalersatzteile einbauen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 4: Produktinformationen

    Die Bezeichnung des Geräts setzt sich aus folgenden Teilen zusammen: • Logamax plus GB192 i: Typnamen • 15, 25, 35 oder 45: Wärmeleistung in kW • W: Gerätefarbe weiß • H: normal, nur Heizen Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 5: Produktübersicht

    [24] Sicherheitstemperaturbegrenzer [25] Vorlauftemperaturfühler [26] Wärmeblock [27] Wärmeblock- Prüföffnung [28] Kondensatwanne [29] Heizungspumpe [30] Druckfühler [31] Klemmleiste [32] Schalter Ein/Aus [33] Rücklauftemperaturfühler [34] Kodierstecker [35] Kommunikationsmodul Anschluss 6720813046-2.2TD Bild 2 Logamax plus GB192 i Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 6: Frostschutzfunktion

    G 1" Außengewinde) Warmwasser – Stutzen Ø 15 mm (für Anschluss der Klemmver- schraubung mit ½ " Außengewinde) Kalt Wasser – Stutzen Ø 15 mm (für Anschluss der Klemmver- schraubung mit ½ " Außengewinde) Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 7: Anschlussplan

    [13] Speichertemperaturfühler 1 [30] Speicherladepumpe / Externes 3-Wege-Ventil 230 V [13] Speichertemperaturfühler 2 [31] Netzstecker 230 V AC [14] Warmwasser-Temperaturfühler [32] Schalter Ein/Aus [15] EMS Bus [16] Temperaturfühler hydraulische Weiche [17] Temperaturfühler WW-Speicher [18] Außentemperaturfühler Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 8: Technische Daten

    ) 50/30°C für Propan 42 kW 4) Maximale Leistung Warmwasser für Propan 40,8 kW 5) Siehe Kapitel 2.14.1 „Kodierstecker-Nummern Heizgeräte“, Seite 9 2.13 Produktdaten zum Energieverbrauch Die Produktdaten zum Energieverbrauch finden Sie in der Bedienungsanleitung für den Betreiber. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 9: Gasdaten

    IT, MD, PL, PT, RO, 300 mbar 350 mbar AT, BY, DE, EE, HR, HU, KZ, LT, LU, LV, RS, RU, SI, UA 30, 50 CH, CZ, ES, SK 37, 50 Tab. 8 Propan Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 10: Widerstandsdiagramm Für Temperaturfühler

    • EKAS-Form. 1942: Flüssiggasrichtlinie, Teil 2 - Vorschriften der kan- tonalen Instanzen (z. B. Feuerpolizeivorschriften). • SVGW-Gasleitsatze G1: Gasinstallationen. Das Dokument 6720807972 enthält Informationen zu geltenden Vor- schriften. Sie können die Dokumentnummer auf http://documents.bu- derus.com eingeben, um das Dokument anzuzeigen oder herunterzuladen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 11: Genehmigungs- Und Informationspflicht

    ▶ Heizungsanlage ausschließlich mit Trinkwasser be- füllen. ▶ Kein Brunnen- oder Grundwasser verwenden. ▶ Füll- und Ergänzungswasser entsprechend der Vor- gaben in nachfolgendem Abschnitt aufbereiten. 6720813046-13.1TD Bild 9 Ordnungsgemäßes Heben und Tragen des Geräts Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 12: Gerät Montieren

    Sauerstoffeintrag erforderlich, der durch andere Maßnahmen nicht verhindert werden kann. Informieren Sie sich vor der Verwendung beim Hersteller des Heizwasserzusatzes über die Eignung für den Wärmeer- zeuger und alle anderen Werkstoffe in der Heizungsanlage. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 13: Rohrleitungen Anschließen

    ▶ Verkleidung an der Unterseite etwas anheben und entfernen [3]. Bild 14 Anschluss der Heizwasserrohre am Gerät Klemmringverschraubung Ø 28 mm auf G 1" Wartungshahn (Heizungsvorlauf) Wartungshahn (Heizungsrücklauf) Heizkreisanschluss-Satz mit Füll- und Entleerhahn (Zubehör) Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 14: Größe Des Ausdehnungsgefäßes Prüfen (Zubehör Heizungsausdehnungsgefäß 15 L)

    [12] Warmwasser-Temperaturfühler Speicher Wenn kein Warmwasserspeicher angeschlossen wird: ▶ Anschlüsse für den Speichervorlauf und den Speicherrücklauf mit ei- ner Kurzschlussleitung [1] (Zubehör) verbinden. ▶ Stecker des internen 3-Wege-Ventils demontieren und den Warm- wasserbetrieb ausschalten. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 15: Montage Der Kondensatableitung

    FI-Schutzschalter angeschlossen werden. Das Kondensat und das evtl. aus dem Ausblaskanal austretende Wasser muss sicher abgeleitet werden. Am Anschlusskabel dürfen keine weiteren Verbraucher angeschlossen werden. ▶ Im Schutzbereich 1 das Kabel senkrecht nach oben wegführen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 16: Zubehör Anschließen

    ▶ Beim Anschluss des Zubehörs auch den Anschlussplan Landesspezifischen Bestimmungen beachten. ( Kapitel 2.11, Seite 7) und die Installationsanleitung des Produk- tes beachten. ▶ Ein-/Aus-Raumtemperaturregler auf Anschlussklemme 4 I1 ( Bild 24, [13]) anschließen (Zubehör). Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 17: Regler (Extern) Anschließen

    ( Bild 24, [6]) anschließen und zum ersten Funktionsmodul füh- wenden ( Bild 26, [2]). ren. Der EMS-Busanschluss kann entweder mit „RC“, „BUS“ ▶ (EMS) -Stecker des Anschlusskabels [1] in das Funktionsmodul ste- oder „EMS“ gekennzeichnet sein. cken. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 18: Temperaturwächter At90 Des Vorlaufs Einer Fußbodenheizung Anschließen

    Die Heizungspumpe ist beim Heizbetrieb immer in Betrieb (parallel zur im Gerät eingebauten Pumpe). Direkt nach dem Einschalten läuft das Entlüftungspro- < ▶ Heizungspumpe auf Anschlussklemme PC0 ( Bild 24, [3]) gramm für 2 Minuten, Tastatur ist gesperrt. anschließen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 19: Siphonfüllbetrieb

    ▶ Nach den Arbeiten an gasführenden Teilen: Dicht- heitsprüfung durchführen. Das Gas-Luft-Verhältnis darf nur über eine CO - oder O -Messung bei maximaler Nennwärmeleistung und minimaler Nennwärmeleistung, mit einem elektronischen Messgerät, eingestellt werden. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 20: Gas-Luft-Verhältnis Einstellen

    - oder O -Wert messen. CO messen, der Wert muss kleiner 94 ppm sein. 6720813046-44.2TD Bild 31 Plombe entfernen Plombe Schraube Einstelldüse ▶ Plombe entfernen. ▶ Schraube lösen. ▶ Einstelldüse entsprechend der gewünschten Gasart einstellen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 21: Einstellungen Vornehmen

    Min. Teillast % kein Über- Überdruckbe- druckbetrieb trieb Logamax plus GB192-15 i(W) H V2 Logamax plus GB192-25 i(W) H Logamax plus GB192-35 iW H Logamax plus GB192-45 iW H Tab. 13 Min. Teillast Überdruckbetrieb einstellen Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 22: Inbetriebnahmeprotokoll Für Das Gerät

    Gemessene maximale Vorlauftemperatur: °C Gemessene minimale Vorlauftemperatur: °C Anlagenhydraulik:  Hydraulische Weiche, Typ:  Zusätzliches Ausdehnungsgefäß  Heizungspumpe: Größe/Vordruck: Automatischer Entlüfter vorhanden?  ja |  nein  Warmwasserspeicher/Typ/Anzahl/Heizflächenleistung:  Anlagenhydraulik geprüft, Bemerkungen: Tab. 14 Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 23 Regelung. Eine Prüfung der Heizungsanlage führt der Anlagenersteller durch. Wenn im Zuge der Inbetriebnahme geringfügige Montagefehler von Buderus Komponenten festgestellt werden, ist Buderus grundsätzlich bereit, die- se Montagefehler nach Freigabe durch den Auftraggeber zu beheben. Eine Übernahme der Haftung für die Montageleistungen ist damit nicht verbun- den.

  • Seite 24: Bedienung

    ▶ Mit den Taste Pfeil die entsprechenden Werte ändern. Taste Pfeil ▶ Mit der Taste den entsprechenden Wert bestätigen. Mit den Taste Pfeil kann durch Menüs und Inhalte navigiert werden oder gewählte Werte von Elementen geändert werden. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 25: Schornsteinfegerbetrieb

    ▶ Zum Abschalten des Handbetriebs/Notbetriebs die Taste Ruhezustand des Displays drücken. Wenn keine Störung oder Wartungsanforderung vorhanden ist, geht das Display nach 2 Minuten in Ruhezustand. ▶ Um den Ruhezustand zu verlassen, Taste drücken. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 26: Außerbetriebnahme

    • HYDRAULIK Servicemenü schließen – WARMWASSERSP. ▶ Taste oder drücken. – HK1 KONFIG KESSEL -oder- – PUMPE AN PW2 ▶ Taste Zurück so oft drücken, bis die Standardanzeige erscheint. – HYDR. WEICHE Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 27: Info

    SER > MAX. WW-LEISTUNG WW-DURCHFLUSS – Info: aktueller Warmwasserdurchfluss in l/min AUSTRITTSTEMP – WW-SOLLTEMP. – Info: Einstellwert der Warmwassertemperatur ( Kapitel 8.2, Seite 24) WW-ISTTEMP. – Info: aktuelle Warmwassertemperatur in °C SYSTEM Tab. 17 Menü INFO Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 28: Einstellungen

    • DELTA-P GEFUHRT 1: Konstantdruck • DELTA-P GEFUHRT 2: Konstantdruck • DELTA-P GEFUHRT 3: Konstantdruck • DELTA-P GEFUHRT 4: Konstantdruck • DELTA-P GEFUHRT 5: Konstantdruck • DELTA-P GEFUHRT 6: Konstantdruck Tab. 18 Menü EINSTELLUNGEN Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 29 ENTLÜFTUNGSFKT. • AUS: Ausgeschaltet Nach Wartungen kann die Entlüftungsfunktion einge- schaltet werden. • AUTO: Dauerhaft eingeschaltet • EIN: Einmalig eingeschaltet Während der Entlüftung erscheint im Info-Bereich der Standardanzeige ENTLÜFTUNGSBETRIEB. Tab. 18 Menü EINSTELLUNGEN Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 30: Grenzwerte

    • AUS Gebläselauf ohne Gaszufuhr oder Zündung. • EIN PUMPE • AUS Permanenter Pumpenlauf (interne und externe Pum- pen). • EIN 3-WEGE-VENTIL • HEIZUNG Permanenter Stellung des 3-Wege-Ventils. • WARMWASSER Tab. 20 Menü FUNKTIONSTEST Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 31: Notbetrieb

    Somit können die verschiedenen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. GEFAHR: Explosionsgefahr durch austretendes Gas. Austretendes Gas kann zur Explosion führen. ▶ Gashahn schließen vor Arbeiten an gasführenden Teilen. ▶ Dichtheitsprüfung durchführen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 32: Letzte Gespeicherte Störung Abrufen

    ▶ Elektroden-Set auf Dichtheit prüfen. Nach der Inspektion/Wartung ▶ Alle gelösten Schraubverbindungen nachziehen. ▶ Gerät wieder in Betrieb nehmen ( Seite 18). ▶ Trennstellen auf Dichtheit prüfen. ▶ Gas-Luft-Verhältnis prüfen. Gas/Gaz? 6720813046-64.2TD Bild 43 Dichtheitsprüfung Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 33: Brenner Prüfen Und Rückschlagklappe In Der Mischeinrichtung Prüfen

    ▶ Öffnung zum Wärmeblock auf Durchgang prüfen. ▶ Deckel des Siphons abnehmen und reinigen. ▶ Kondensatschlauch prüfen und ggf. reinigen. 6720813046-66.1N Bild 45 Brenner herausnehmen ▶ Rückschlagklappe ausbauen. ▶ Rückschlagklappe auf Verschmutzung und Risse prüfen. Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 34: Verbrennungsluft-Abgasanschluss Kontrollieren

    Funktionsprüfung durchführen Wenn die mechanische Reinigung erforderlich ist: Bei laufendem Betrieb des Gerätes Wärmeanforderung für Heizung und Zur Reinigung des Wärmeblocks Buderus Brennerdichtungen und Reini- Warmwasser an der Bedienung des Gerätes (Bedieneinheit) aktivieren gungsbürsten-Set verwenden, die als Ersatzteile erhältlich sind.

  • Seite 35: 3-Wege-Ventil Prüfen

    ▶ Schalter Ein/Aus des Geräts auf „1“ schalten. ▶ Dichtheit prüfen, wenn das Gerät in Betrieb ist und für Wärmeanfor- derung heizt ( Kapitel 7.4). ▶ Inspektions- und Wartungsprotokoll ausfüllen ( Kapitel 12.12). 6720813046-70.1N Bild 51 Kondensatwanne reinigen Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 36: Checkliste Für Die Inspektion Und Wartung

    Vordruck des Ausdehnungsgefäßes für die statische Höhe der Heizungsanlage prüfen. Betriebsdruck der Heizungsanlage prüfen. Elektrische Verdrahtung auf Beschädigungen prüfen. Einstellungen des Heizungsreglers prüfen. Eingestellte Servicefunktionen nach Aufkleber „Einstellungen im Servicemenü“ prüfen. Tab. 25 Inspektions- und Wartungsprotokoll Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 37: Betriebs- Und Störungsanzeigen

    Heizwassertempera- • Bei einer außentemperaturgeführte Regelung die eingestellte Heizkurve am Raum- tur. thermostat prüfen. Heizkurve ggf. ändern. • Verkabelung und Funktion des Speichertemperaturfühlers prüfen. Bauteil ggf. aus- tauschen. Tab. 26 Betriebs- und Störungsanzeigen Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 38 Falscher Kodierstecker (KIM) • Kodierstecker (KIM) prüfen. 2 3 7 Brennerautomat oder KIM ist defekt. • Verkabelung und Steckverbindung des Brennerautomaten prüfen. • Brennerautomaten austauschen und Betriebsverhalten des Geräts prüfen. Tab. 26 Betriebs- und Störungsanzeigen Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 39 Keine Drehzahlrückmeldung der Heizungs- • Verkabelung und Funktion der Heizungspumpe prüfen. Bauteil ggf. austauschen. pumpe. 2 8 3 Brennerstart 2 8 4 Erste Sicherheitszeit: Die Gasarmatur wird geöffnet. Tab. 26 Betriebs- und Störungsanzeigen Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 40 • Kabel am Temperaturfühler abziehen. Funktion wird wahrscheinlich durch die • Temperaturfühler prüfen, ggf. tauschen. Software des Geräts übernommen. • Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. tauschen. Tab. 26 Betriebs- und Störungsanzeigen Logamax plus GB192 i – 6720818603 (2016/10)

  • Seite 41: Störungen, Die Nicht Angezeigt Werden

    Keine Funktion, das Display bleibt dunkel. • Elektrische Verdrahtung auf Beschädigung prüfen. • Defekte Kabel ersetzen. • Sicherung prüfen, ggf. tauschen. Tab. 27 Nicht angezeigte Störungen 13.4.1 Weitere Informationen Für weitere Informationen wenden Sie sich an den Hersteller. Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 42 Notizen Logamax plus GB192 i – 6720818603 (2016/10)
  • Seite 43 Notizen Logamax plus GB192 i – 6720818603 (2016/10)
