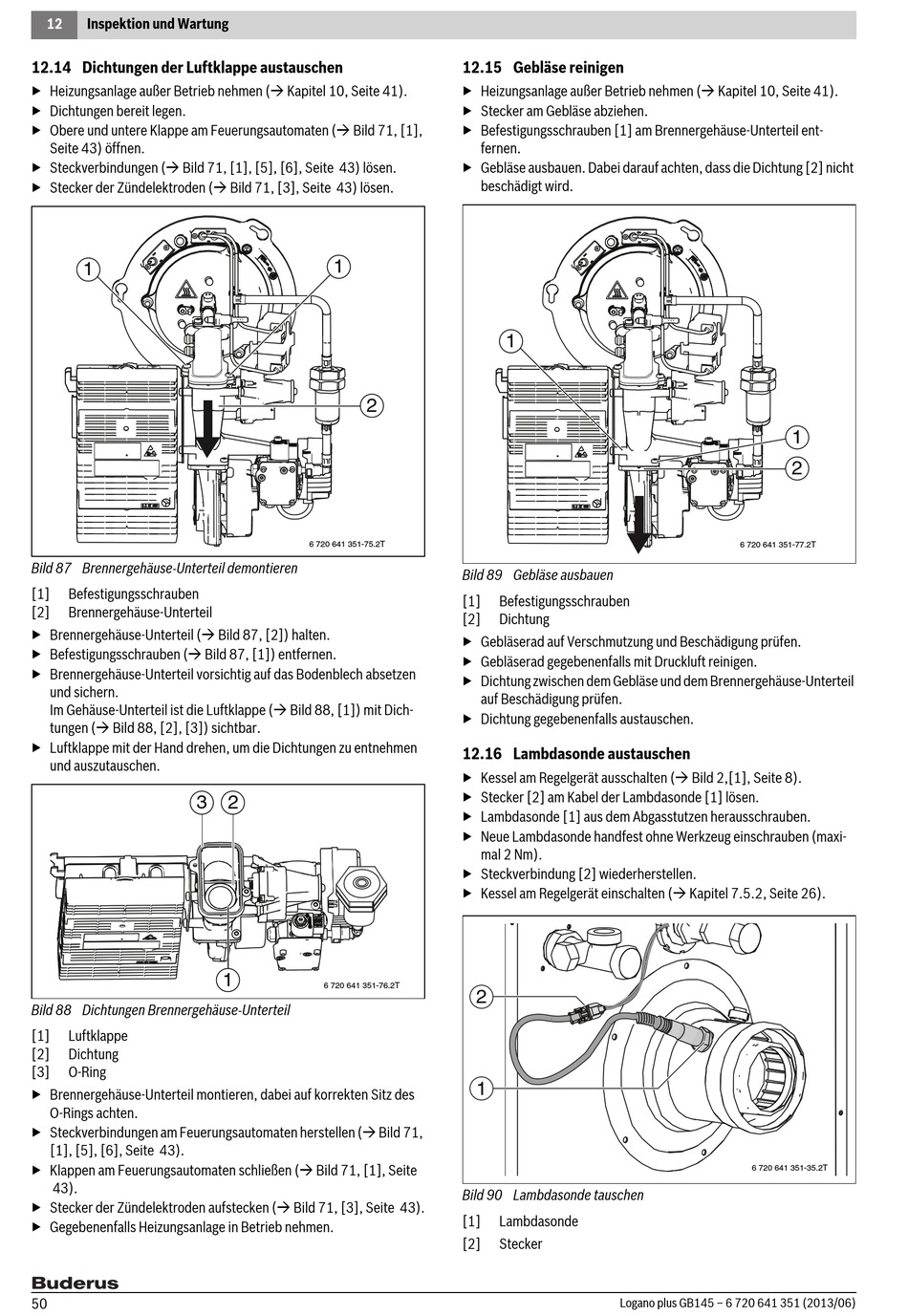

12 Inspektion und Wartung

12.14 Dichtungen der Luftklappe austauschen

▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 10, Seite 41).
▶ Dichtungen bereit legen.
▶ Obere und untere Klappe am Feuerungsautomaten ( Bild 71, [1],
Seite 43) öffnen.
▶ Steckverbindungen ( Bild 71, [1], [5], [6], Seite 43) lösen.
▶ Stecker der Zündelektroden ( Bild 71, [3], Seite 43) lösen.
1
Bild 87 Brennergehäuse-Unterteil demontieren
[1] Befestigungsschrauben
[2] Brennergehäuse-Unterteil
▶ Brennergehäuse-Unterteil ( Bild 87, [2]) halten.
▶ Befestigungsschrauben ( Bild 87, [1]) entfernen.
▶ Brennergehäuse-Unterteil vorsichtig auf das Bodenblech absetzen
und sichern.
Im Gehäuse-Unterteil ist die Luftklappe ( Bild 88, [1]) mit Dich-
tungen ( Bild 88, [2], [3]) sichtbar.
▶ Luftklappe mit der Hand drehen, um die Dichtungen zu entnehmen
und auszutauschen.
3 2
Bild 88 Dichtungen Brennergehäuse-Unterteil
[1] Luftklappe
[2] Dichtung
[3] O-Ring
▶ Brennergehäuse-Unterteil montieren, dabei auf korrekten Sitz des
O-Rings achten.
▶ Steckverbindungen am Feuerungsautomaten herstellen ( Bild 71,
[1], [5], [6], Seite 43).
▶ Klappen am Feuerungsautomaten schließen ( Bild 71, [1], Seite
43).
▶ Stecker der Zündelektroden aufstecken ( Bild 71, [3], Seite 43).
▶ Gegebenenfalls Heizungsanlage in Betrieb nehmen.
50
1
2
6 720 641 351-75.2T
1
6 720 641 351-76.2T
12.15 Gebläse reinigen
▶ Heizungsanlage außer Betrieb nehmen ( Kapitel 10, Seite 41).
▶ Stecker am Gebläse abziehen.
▶ Befestigungsschrauben [1] am Brennergehäuse-Unterteil ent-
fernen.
▶ Gebläse ausbauen. Dabei darauf achten, dass die Dichtung [2] nicht
beschädigt wird.
1
Bild 89 Gebläse ausbauen
[1] Befestigungsschrauben
[2] Dichtung
▶ Gebläserad auf Verschmutzung und Beschädigung prüfen.
▶ Gebläserad gegebenenfalls mit Druckluft reinigen.
▶ Dichtung zwischen dem Gebläse und dem Brennergehäuse-Unterteil
auf Beschädigung prüfen.
▶ Dichtung gegebenenfalls austauschen.

12.16 Lambdasonde austauschen

▶ Kessel am Regelgerät ausschalten ( Bild 2,[1], Seite 8).
▶ Stecker [2] am Kabel der Lambdasonde [1] lösen.
▶ Lambdasonde [1] aus dem Abgasstutzen herausschrauben.
▶ Neue Lambdasonde handfest ohne Werkzeug einschrauben (maxi-
mal 2 Nm).
▶ Steckverbindung [2] wiederherstellen.
▶ Kessel am Regelgerät einschalten ( Kapitel 7.5.2, Seite 26).
2
1
Bild 90 Lambdasonde tauschen
[1] Lambdasonde
[2] Stecker
