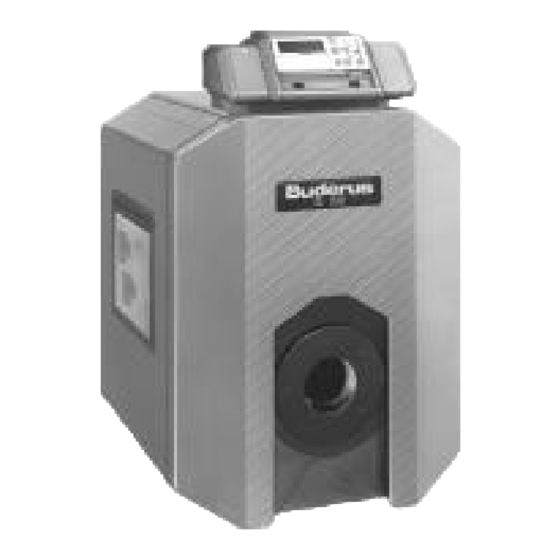

- Seite 1 5646 004 -- 02/97 Montage- und Wartungsanweisung G115 Spezialheizkessel für Öl/Gas-Gebläsefeuerung G115 U Spezialheizkessel mit integriertem Brenner G115 U mit HS 4201 G115 U mit HS 2102 G115 mit HS 4201 G115 mit HS 2102 Bitte aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Vorschriften, Richtlinien Vorschriften, Richtlinien ..Die Buderus Öl-/Gas-Spezialheizkessel für Gebläse- feuerung G115 und G115 U entsprechen in ihrer Kon- Verwendbarkeit des Kessels struktion und in ihrem Speicher-Wassererwärmer den Anforderungen der DIN 4702 bzw. DIN EN 303 und DIN EN 304. -
Seite 3: Lieferumfang
Brennertür aushängen. Beim Abstellen der Brennertür ist diese gegen Umkippen zu sichern. Abb. 2 Transportpalette entfernen und den Kessel aufstellen. Zum Fahren mit dem Buderus--Kesselkuli (gesondert bei den Niederlassungen der Buderus Heiztechnik zu bestellen) den Kessel mit drei Flügelmuttern am Kessel- kuli befestigen (Abb. 2). -
Seite 4: Fußschrauben
Die Fußschrauben liegen bei der Anlieferung des Kes- sels im Abgasabgang. Fußschrauben nicht am Kessel, sondern am LT- Speicher montieren, wenn der Kessel auf einen LT-Speicher gestellt wird. Bei Verwendung des Buderus--Kesselkulis, Kesselkuli um 90 kippen. Ohne Kesselkuli Kessel leicht nach hinten kippen. Kessel so abstützen und gegen Verrutschen sichern, daß... -
Seite 5: Abgasanschluß
Übergangsstück auf den seitlichen Abgang des T-Stückes aufschrauben (Abb. 8). Wird ein Heizkreis-Schnellmontage-System von Buderus verwendet, entfällt das Übergangsstück. Der Rücklauf des Speicher-Wassererwär- mers (RS) ist immer von hinten an das T-Stück und der Heizkreisrücklauf (RK) von der Seite an das T-Stück anzuschließen... -
Seite 6: Anschluß An Das Rohrnetz
Anschluß an das Rohrnetz Die Anschlußleitungen sind spannungsfrei an den Kessel anzuschließen. 7.1. Heizungsrücklauf (Abb. 10) Heizungsrücklauf (RK) immer am seitlichen Abgang des T-Stückes anschließen. Zum Schutz der gesamten Anlage empfehlen wir, Sicherheits- einen Schmutzfilter in die Rücklaufleitung einzubauen. rücklauf Rp 1 7.2. -
Seite 7: Montage Des Regelgerätes
Montage des Regelgerätes Die beiden Befestigungsschrauben in der hin- teren Kesselhaube herausschrauben (Abb. 12) Die hintere Kesselhaube etwas anheben und nach hinten wegnehmen. Befestigungsschrauben Abb. 12 Die beiden Schrauben aus der Klemmenab- Schrauben deckhaube des Regelgerätes (Abb. 13) heraus- drehen. Klemmenabdeckhaube abnehmen. Nur bei HS 3220. - Seite 8 Regelgerät mit zwei Schrauben in den hinteren Ecken des Kabeldurchganges auf der vorderen Kesselhaube festschrauben (Abb. 15). Abb. 15 Kapillarrohre der Temperaturfühler und, bei ”Ecomatic”-Regelung, Kesselwassertempera- Ausgleichs- Fühler- turfühler auf Bedarfslänge abrollen, bis diese feder siche- an die Meßstelle reichen. rung Kunststoff- Kapillarrohre (Abb.
- Seite 9 Brennerleitung nach hinten unter der vorderen Kesselhaube herausführen und die Steckver- bindungen im Regelgerät nach Kennzeichnung Steckverbindungen herstellen (Abb. 18). Bauseitige elektrische Anschlüsse nach Schalt- Schellenrahmen plan an den Steckverbindungen herstellen (Abb. 18). Die Leitungen von hinten durch die Kabelein- führung auf der Isolierung des Kesselblockes zum Regelgerät führen.
-
Seite 10: Brennerleitung
10. Brennerleitung Brennertürverkleidung bzw. Brennerhaube leicht anheben und nach vorne abnehmen. Bei Unit-Kesseln zuerst die Sicherungsschrau- ben links und rechts (Abb. 21) in den Seiten- wänden herausschrauben, dann die Brenner- haube leicht anheben und nach vorne abnehmen. Sicherungs- schraube Abb. 21 Feststellmutter auf der Rückseite der Zugentla- Sechskantschrauben stung der Brennerleitung lösen und die Länge... -
Seite 11: Inbetriebnahme
12. Inbetriebnahme Vor der Inbetriebnahme des Kessels ist zu prüfen, ob sich die Heizgaslenkplatten nicht verschoben haben. Zur Überprüfung wie unter Kapitel 13. beschrieben verfahren. Nur bei HS 3220: Schraubenschlitz der Klarsichtabdeckung des Regelgerätes (Abb. 24) in waagerechte Stel- lung bringen, z.B. mit einer Münze. Klarsichtab- deckung nach vorne abnehmen. -
Seite 12: Abgastemperaturanhebung
13. Abgastemperaturanhebung Es gibt vier Möglichkeiten, die Abgastemperatur anzu- heben, die sich auch untereinander kombinieren las- sen. Die einzelnen Möglichkeiten werden nachfolgend beschrieben: 13.1. Heizgaslenkplatten kontrollieren Anlage stromlos machen. Z.B. Heizungsnotschalter vor dem Heizraum aus- schalten und gegen unbeabsichtigtes Einschalten sichern. -
Seite 13: Komplettes Entfernen Der Heizgassperrplatte
Die Heizgaslenkplatten müssen bei Anlieferung des Kessels waagerecht liegen (Abb. 29). Liegen die Heizgaslenkplatten nicht waage- recht, dann die Heizgaslenkplatten leicht nach vorne ziehen und in die waagerechte Stellung drehen. Heizgaslenkplatten wieder in den Kes- sel schieben. Der Sicherungsbügel muß zwi- Heizgas- schen den Gußnocken am Vorderglied liegen. -
Seite 14: Heizgaslenkplatten Verstellen/Entfernen
13.4. Heizgaslenkplatten verstellen/ entfernen Heizgaslenkplatten leicht nach vorne ziehen, Sicherungsbügel um eine Rasterung nach innen drehen. Heizgaslenkplatten wieder in den Kessel schieben. Sollte diese Maßnahme nicht ausreichen, so können die Heizgaslenkplatten auch ganz entfernt werden: Heizgaslenkplatten leicht nach vorne ziehen, Sicherungsbügel nach außen drehen. -
Seite 15: Pflege Und Wartung Des Heizkessels
Verbrennung. Reinigen Sie Ihren Kessel mindestens 1 mal jähr- lich. Reinigungsbürsten sind bei den Niederlassungen der Buderus Heiztechnik GmbH erhältlich. Wir empfehlen den Abschluß eines Wartungsver- trages mit Ihrer Heizungsfirma oder mit Ihrem Brennerlieferanten. Abb. 33 zeigt HS 3220 14.1. - Seite 16 Die beiden Sechskantschrauben links und rechts an der Brennertür (Abb. 36) heraus- Sechskantschrauben schrauben und Brennertür aufschwenken. Heizgaslenkplatten wie auf den Vorseiten beschrieben entfernen. Die Stellung der Heiz- gaslenkplatten bitte im Gedächtnis behalten, um diese nach dem Reinigen wieder entspre- chend einlegen zu können.
-
Seite 17: Sprühreinigung
Brennstoffleitung anschließen und auf Dichtheit prüfen (nur durch einen zugelassenen Fach- Brenner- haube mann). Brennertürverkleidung bzw. Brennerhaube wie- der in die Seitenwände der Kesselverkleidung einhängen. Brennerhaube links und rechts mit den Sicherungsschrauben sichern (Abb. 39). 14.2. Sprühreinigung Für die Sprühreinigung (chemische Reinigung) ist die Bedienungsanweisung der Reinigungsgerätes und des Reinigungsmittels zu beachten. -
Seite 18: Abmessungen Und Technische Daten
17.Abmessungen und technische Daten Vorderansicht Seitenansicht Rückansicht ø130 Rp1.1/4 RSL/EL 15-25 Abb. 42 Kesselbaureihe G115 Vorderansicht Seitenansicht Rückansicht Rp1.1/4 ø130 RSL/EL 15-25 Abb. 43 Kesselbaureihe G115 U Legende zu den Abb. 42 und Abb. 43 VK = Vorlauf Kessel RK = Rücklauf Kessel G1 , mit Adapter R1 VSL =... - Seite 19 Heizkessel G115 E / G115 S Kesselgröße Nennleistung von kW bis kW Feuerungsleistung von kW 17,9 23,2 30.9 bis kW 22,7 30,2 36,7 Gewicht Kesselwasserinhalt ca. l Abgastemperatur 145 -- 177 140 -- 177 150 -- 175 Abgasmassenstrom nach DIN 4705 Abgasmassenstrom nach DIN 4705 0,0076 -- 0,0095 0,0098 -- 0,0126...
-
