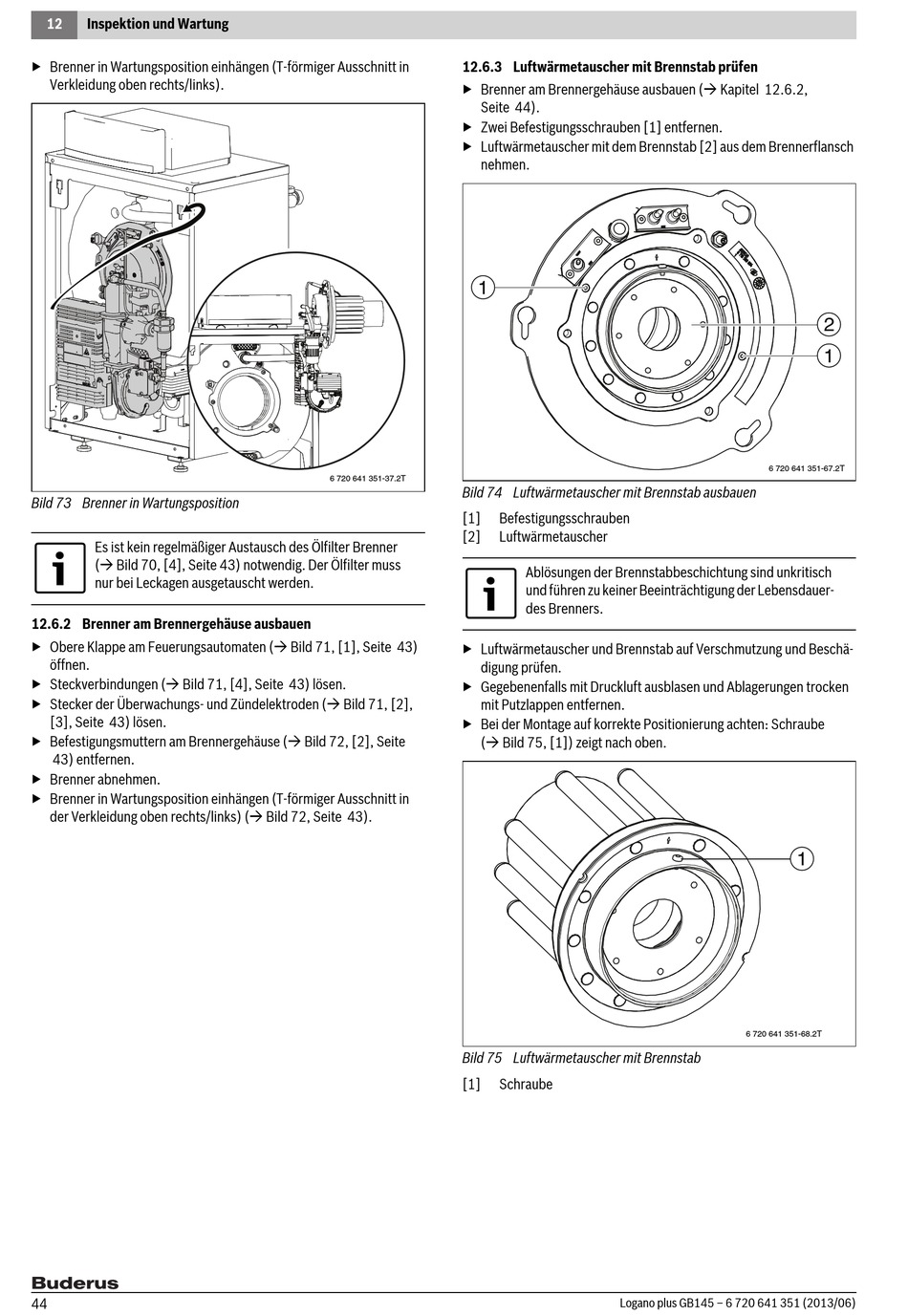

12 Inspektion und Wartung
▶ Brenner in Wartungsposition einhängen (T-förmiger Ausschnitt in
Verkleidung oben rechts/links).
Bild 73 Brenner in Wartungsposition
Es ist kein regelmäßiger Austausch des Ölfilter Brenner
( Bild 70, [4], Seite 43) notwendig. Der Ölfilter muss
nur bei Leckagen ausgetauscht werden.
12.6.2 Brenner am Brennergehäuse ausbauen
▶ Obere Klappe am Feuerungsautomaten ( Bild 71, [1], Seite 43)
öffnen.
▶ Steckverbindungen ( Bild 71, [4], Seite 43) lösen.
▶ Stecker der Überwachungs- und Zündelektroden ( Bild 71, [2],
[3], Seite 43) lösen.
▶ Befestigungsmuttern am Brennergehäuse ( Bild 72, [2], Seite
43) entfernen.
▶ Brenner abnehmen.
▶ Brenner in Wartungsposition einhängen (T-förmiger Ausschnitt in
der Verkleidung oben rechts/links) ( Bild 72, Seite 43).
44
12.6.3 Luftwärmetauscher mit Brennstab prüfen
▶ Brenner am Brennergehäuse ausbauen ( Kapitel 12.6.2,
Seite 44).
▶ Zwei Befestigungsschrauben [1] entfernen.
▶ Luftwärmetauscher mit dem Brennstab [2] aus dem Brennerflansch
nehmen.
1
6 720 641 351-37.2T
Bild 74 Luftwärmetauscher mit Brennstab ausbauen
[1] Befestigungsschrauben
[2] Luftwärmetauscher
▶ Luftwärmetauscher und Brennstab auf Verschmutzung und Beschä-
digung prüfen.
▶ Gegebenenfalls mit Druckluft ausblasen und Ablagerungen trocken
mit Putzlappen entfernen.
▶ Bei der Montage auf korrekte Positionierung achten: Schraube
( Bild 75, [1]) zeigt nach oben.
Bild 75 Luftwärmetauscher mit Brennstab
[1] Schraube
Ablösungen der Brennstabbeschichtung sind unkritisch
und führen zu keiner Beeinträchtigung der Lebensdauer-
des Brenners.
Logano plus GB145 – 6 720 641 351 (2013/06)
2
1
6 720 641 351-67.2T
1
6 720 641 351-68.2T
