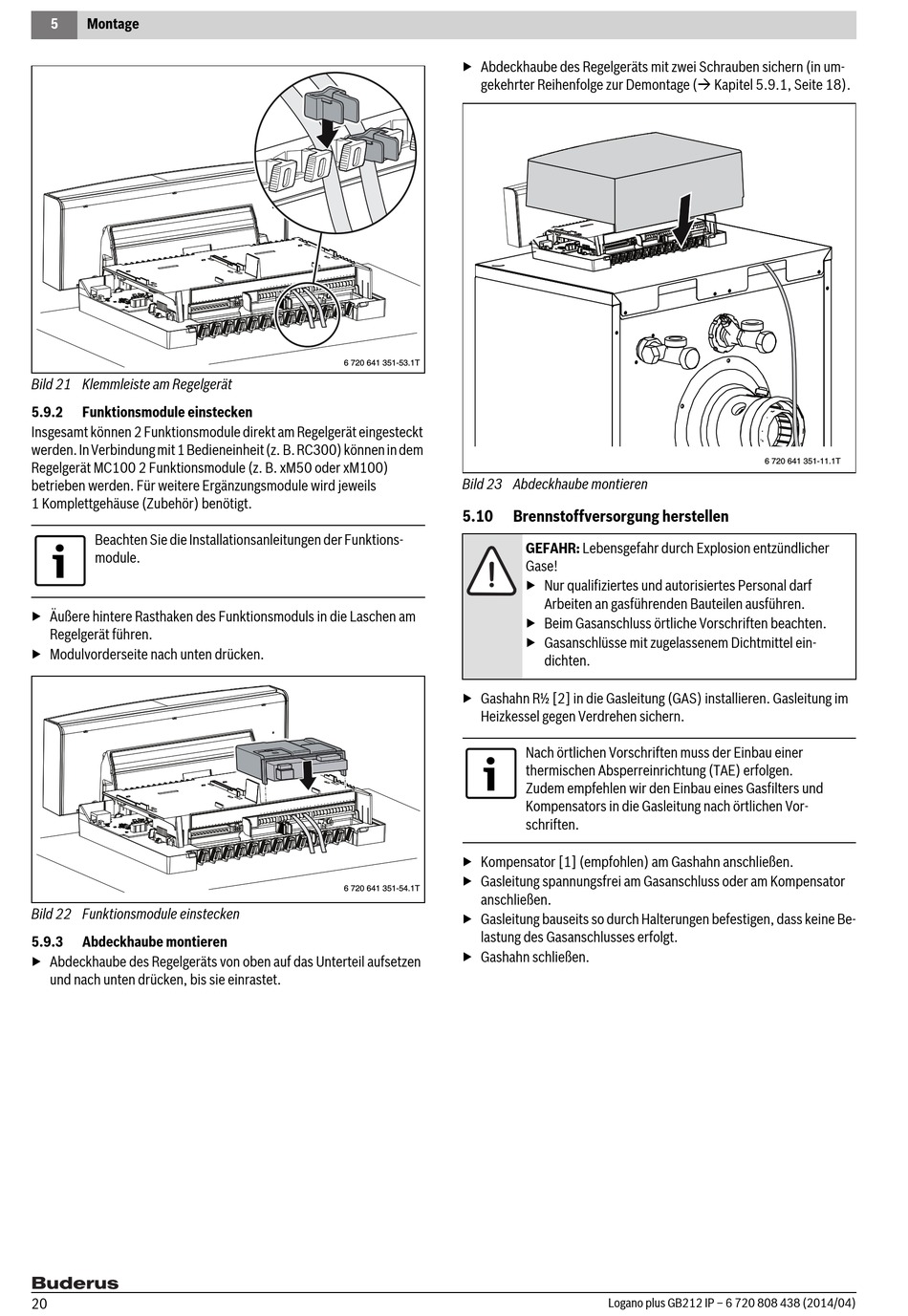

5 Montage
Bild 21 Klemmleiste am Regelgerät
5.9.2

Funktionsmodule einstecken

Insgesamt können 2 Funktionsmodule direkt am Regelgerät eingesteckt
werden. In Verbindung mit 1 Bedieneinheit (z. B. RC300) können in dem
Regelgerät MC100 2 Funktionsmodule (z. B. xM50 oder xM100)
betrieben werden. Für weitere Ergänzungsmodule wird jeweils
1 Komplettgehäuse (Zubehör) benötigt.
Beachten Sie die Installationsanleitungen der Funktions-
module.
▶ Äußere hintere Rasthaken des Funktionsmoduls in die Laschen am
Regelgerät führen.
▶ Modulvorderseite nach unten drücken.
Bild 22 Funktionsmodule einstecken
5.9.3

Abdeckhaube montieren

▶ Abdeckhaube des Regelgeräts von oben auf das Unterteil aufsetzen
und nach unten drücken, bis sie einrastet.
20
▶ Abdeckhaube des Regelgeräts mit zwei Schrauben sichern (in um-
gekehrter Reihenfolge zur Demontage ( Kapitel 5.9.1, Seite 18).
6 720 641 351-53.1T
Bild 23 Abdeckhaube montieren
5.10

Brennstoffversorgung herstellen

▶ Gashahn R½ [2] in die Gasleitung (GAS) installieren. Gasleitung im
Heizkessel gegen Verdrehen sichern.
▶ Kompensator [1] (empfohlen) am Gashahn anschließen.
▶ Gasleitung spannungsfrei am Gasanschluss oder am Kompensator
6 720 641 351-54.1T
anschließen.
▶ Gasleitung bauseits so durch Halterungen befestigen, dass keine Be-
lastung des Gasanschlusses erfolgt.
▶ Gashahn schließen.
GEFAHR: Lebensgefahr durch Explosion entzündlicher
Gase!
▶ Nur qualifiziertes und autorisiertes Personal darf
Arbeiten an gasführenden Bauteilen ausführen.
▶ Beim Gasanschluss örtliche Vorschriften beachten.
▶ Gasanschlüsse mit zugelassenem Dichtmittel ein-
dichten.
Nach örtlichen Vorschriften muss der Einbau einer
thermischen Absperreinrichtung (TAE) erfolgen.
Zudem empfehlen wir den Einbau eines Gasfilters und
Kompensators in die Gasleitung nach örtlichen Vor-
schriften.
Logano plus GB212 IP – 6 720 808 438 (2014/04)
