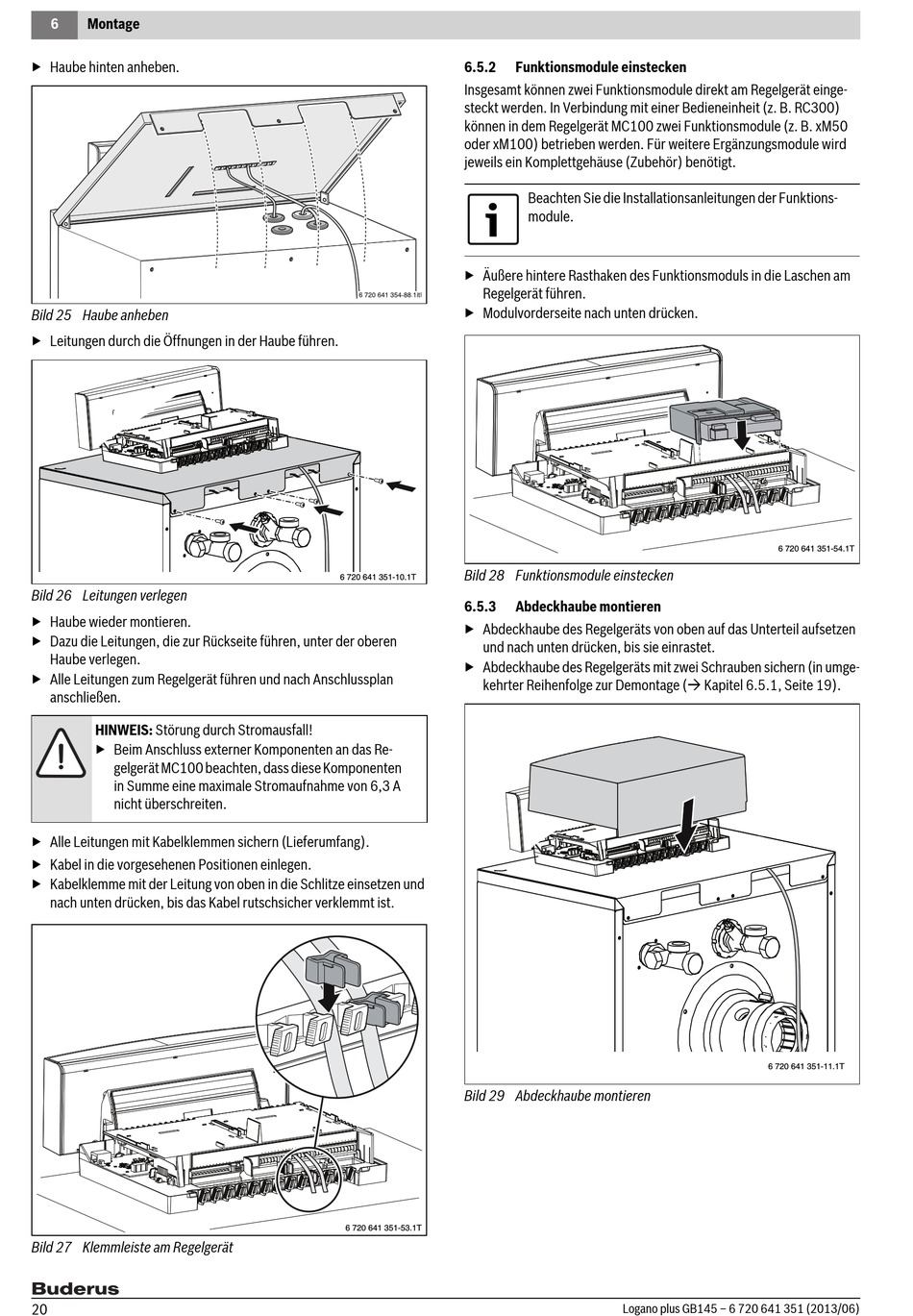

6 Montage
▶ Haube hinten anheben.
Bild 25 Haube anheben
▶ Leitungen durch die Öffnungen in der Haube führen.
Bild 26 Leitungen verlegen
▶ Haube wieder montieren.
▶ Dazu die Leitungen, die zur Rückseite führen, unter der oberen
Haube verlegen.
▶ Alle Leitungen zum Regelgerät führen und nach Anschlussplan
anschließen.
HINWEIS: Störung durch Stromausfall!
▶ Beim Anschluss externer Komponenten an das Re-
gelgerät MC100 beachten, dass diese Komponenten
in Summe eine maximale Stromaufnahme von 6,3 A
nicht überschreiten.
▶ Alle Leitungen mit Kabelklemmen sichern (Lieferumfang).
▶ Kabel in die vorgesehenen Positionen einlegen.
▶ Kabelklemme mit der Leitung von oben in die Schlitze einsetzen und
nach unten drücken, bis das Kabel rutschsicher verklemmt ist.
Bild 27 Klemmleiste am Regelgerät
20
6.5.2
Insgesamt können zwei Funktionsmodule direkt am Regelgerät einge-
steckt werden. In Verbindung mit einer Bedieneinheit (z. B. RC300)
können in dem Regelgerät MC100 zwei Funktionsmodule (z. B. xM50
oder xM100) betrieben werden. Für weitere Ergänzungsmodule wird
jeweils ein Komplettgehäuse (Zubehör) benötigt.
▶ Äußere hintere Rasthaken des Funktionsmoduls in die Laschen am
Regelgerät führen.
▶ Modulvorderseite nach unten drücken.
Bild 28 Funktionsmodule einstecken
6 720 641 351-10.1T
6.5.3
▶ Abdeckhaube des Regelgeräts von oben auf das Unterteil aufsetzen
und nach unten drücken, bis sie einrastet.
▶ Abdeckhaube des Regelgeräts mit zwei Schrauben sichern (in umge-
kehrter Reihenfolge zur Demontage ( Kapitel 6.5.1, Seite 19).
Bild 29 Abdeckhaube montieren
6 720 641 351-53.1T

Funktionsmodule einstecken

Beachten Sie die Installationsanleitungen der Funktions-
module.

Abdeckhaube montieren

Logano plus GB145 – 6 720 641 351 (2013/06)
6 720 641 351-54.1T
6 720 641 351-11.1T
