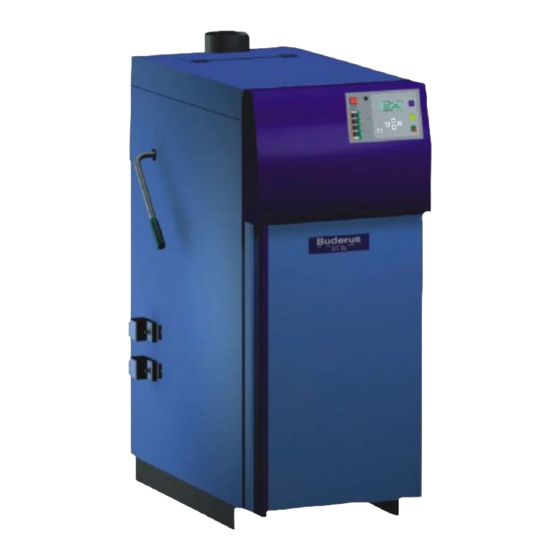

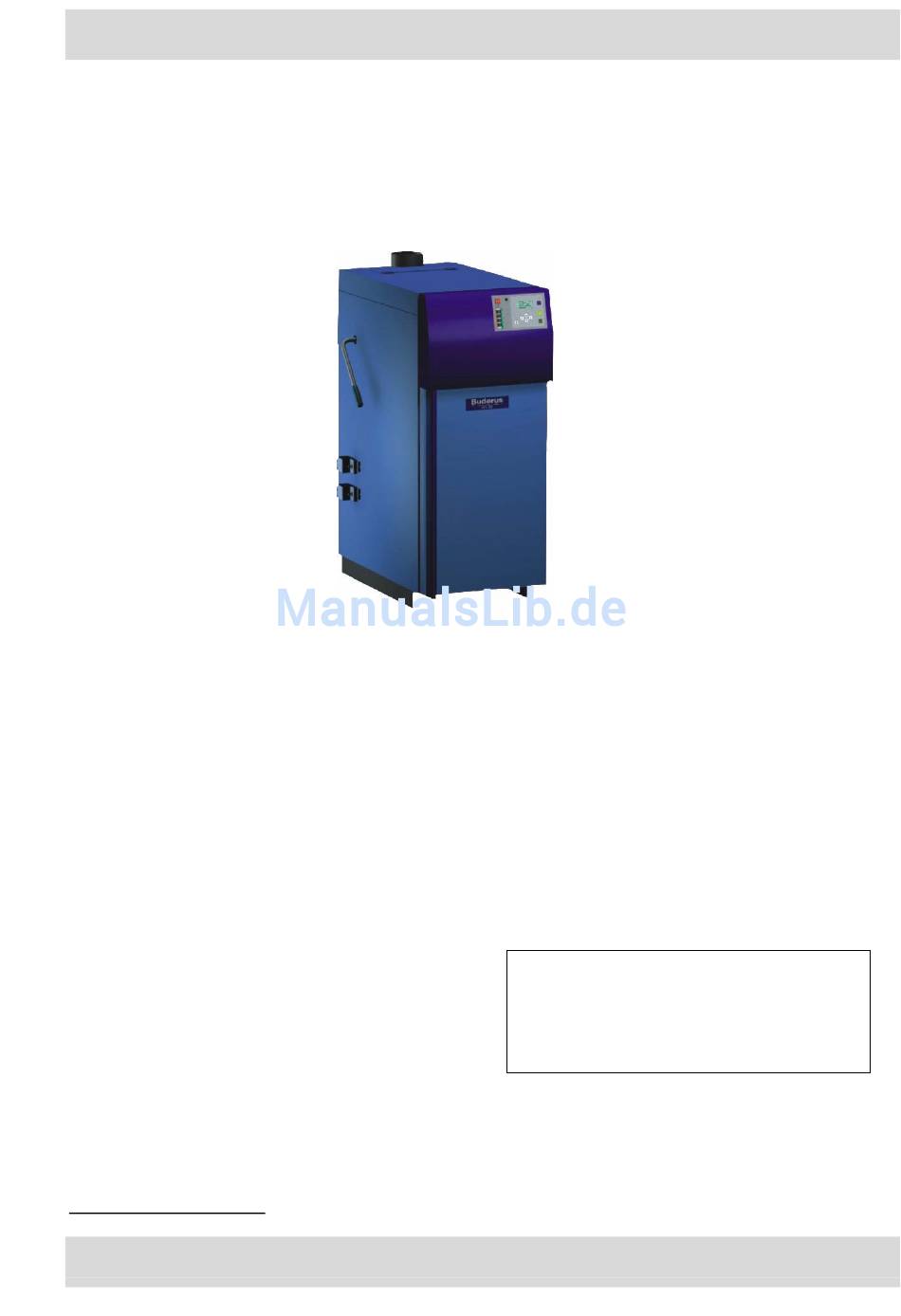

Montage- und
Installationsanleitung
Sorgfältig aufbewahren!
Bitte vor Montage, Inbetriebnahme und Wartung sorgfältig lesen
2
3
4
5
6
7
8
9
Bitte lesen Sie auch die beiliegende
10
Bedienungsanleitung. Ein Nichtbeachten
der
Bedienungsanleitung
11
Montage- und Installationsanleitung führt
zum Garantieverlust !
12
13 - 25
26
Version: 1.01s vom 21.01.2002
Für das Fachhandwerk
bzw.
der
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Buderus SFV 20/30
Inhaltszusammenfassung für Buderus SFV 20/30
-
Seite 1: Inhaltsverzeichnis
Für das Fachhandwerk Montage- und Installationsanleitung Vorschriften, Richtlinien Anschlüsse Anlieferung - Einbringung Technische Daten Abmessungen Heizraumanforderungen Thermische Ablaufsicherung Kaminanschluß Bitte lesen Sie auch die beiliegende Pufferspeicher Bedienungsanleitung. Ein Nichtbeachten Bedienungsanleitung bzw. Inbetriebnahme - Bedienung Montage- und Installationsanleitung führt zum Garantieverlust ! Lieferumfang Kessel Montage 13 –... -
Seite 2: Vorschriften, Richtlinien
Vorschriften, Richtlinien Der Buderus SFV Festbrennstoffkessel Weitere Richtlinien: ent-spricht in seiner Konstruktion und seinem Betriebsverhalten HeizAnlV Heizungs- Anforderungen der ÖNORM M7550, der Anlagenverordnung DIN 4702, Teil 1, 4, 6, der DIN 4751-Teil 2 1.BImSchV Erste Verordnung zur und der EN 303-5. -
Seite 3: Anschlüsse
½“ Muffe - Fühler einrichtung links oder rechts thermische Ablauf- sicherung 5/4“ Muffe - Kesselvorlauf 5/4“ Muffe - Kesselrücklauf ½“ Muffe - Füll- und Entleerungshahn 5/4“ Muffe - Lambdasonde Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 4: Anlieferung - Einbringung
Gefahr für beteiligte oder fremde Personen entstehen kann! Der Transport auf ebenem Untergrund kann mit Hubwagen, Stapler oder auch auf Rohren erfolgen. Die Isolierung ist gegen Nässeeinwirkung zu schützen! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 5: Technische Daten
Abgasmassenstrom Nennlast / kg/h 46 / 23 68 / 34 106 / 53 140 / 70 Abgas Abgastemperatur bei Nennlast °C bei Halblast °C Förderdruck Minimaler Zugbedarf Maximaler Zugbedarf Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 6: Abmessungen
SFV 45/60 Technisch nicht erforderlich, falls erwünscht (vorne bündig mit Kesselfuß): SFV 20/30: (840+50) x (588+100) [mm] SFV 45/60: (914+50) x (688+100) [mm] Kaminanschluß: Dieser sollte wenn möglich mit 15° besser 30-45° Steigung montiert werden. Daraus ergibt sich eine Kaminanschluß- höhe von 2m und mehr je nach Winkel... -
Seite 7: Heizraumanforderungen
Gitter mit 50% freien Querschnitt [cm²] [cm²] SFV 20 SFV 30 SFV 45 SFV 60 Achtung: Viele Kamine besitzen eine sogenannte Hinterlüftung, welche die Abluftöffnung ersetzen kann. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 8: Thermische Ablaufsicherung
Die lichte Weite der Zu- und Ablaufleitung des Sicherheitswärmetauschers darf dessen Anschlußnennweite nicht unterschreiten. Die Zuleitung darf von Hand nicht absperrbar und die Ablaufleitung muß frei sein. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 9: Kaminanschluß
Rohr beträgt Eignung des Kamins haben, wenden Temperaturverlust bis zu 30-35°C). sich vertrauensvoll Ihren Kaminkehrer beziehungsweise · Das Abgasrohr darf nicht in den Schornsteinfeger. Kamin ragen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 10: Pufferspeicher
Wenn Sie den Puffer einmal „durchladen“, haben Sie mit diesem Energieinhalt Ihre Warm- wasserbereitung für einige Tage gesichert und müssen den Kessel nicht – wie ohne Puffer – jeden Tag anheizen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 11: Inbetriebnahme - Bedienung
Heizkessels empfehlen wir den Abschluß Kesselanlage einschließlich aller eines Wartungsvertrages einer Zusatzeinrichtungen eingehend Fachfirma. erläutern, insbesondere die Funktion der sicherheitstechnischen Ausrüstung und die Maßnahmen, die zur Aufrecht- Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 12: Lieferumfang Kessel
Isolierkarton 3 Ø Türe Ø Rückenteil Ø Oberteil Ø Kabelkanäle Im Kessel: Abgasgebläse Gestänge für Luftschieber An der Innenseite der oberen Fülltüre: Montage- und Installationsanleitung Bedienungsanleitung Typenschild Aufkleber Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... -
Seite 13: Montage
Ø Gestänge für Luftschieber laut Bild auflegen Ø Gestänge mit Luftschieber und Splint auf jener Seite, an der der Stellmotor nicht montiert wird, einschieben Ø In geschlossenem Zustand montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV... - Seite 14 Zustand aufstecken Ø Feder aufschieben Ø Beilagscheibe aufschieben Ø Splint einstecken und fixieren Ø Stellmotorhalterungen mit den bereits vormontierten Schrauben und Muttern befestigen Ø Bodenisolierung einschieben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 15 Ø Auf der Seite, an der die Stellmotore montiert werden, Durchführung für die Stellmotore (quadratisch) und die Revisionsöffnungen (rund) ausbrechen Ø Lasche durch Hin- und Herbewegen mittels Schraubenzieher ausbrechen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 16 Schrauben am Türrahmen befestigen Ø Gegenplättchen für Magnetschnapper jeweils mit 2 Stück Blechschrauben am Türrahmen befestigen Ø Rückenteil aufstecken, mit Seitenteil überlappen und mit 6 Stück M5x10 Schrauben befestigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 17 Montage Ø Hintere Isolierleiste mit 3 Blechschrauben 3,5x13 montieren Ø Obere Isolierung einlegen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 18 Rohr schieben Ø Hebel nach hinten schwenken Ø 8mm Niete mit Halbrundkopf einstecken. Ruhestellung ist Hebel nach unten (Wirbulatoren im geschützten Bereich) Ø Reinigungsdeckel wieder montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 19 Ø Kabelkanal links und Kabelkanal rechts montieren (jeweils vorne 1x mit Blechschraube anschrauben) Ø Kabelkanal nach Bedarf ablängen (Heizraumwand !) und mit den verzinkten Blechwinkeln an der Heizraumwand befestigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 20 Ø Schaltpult anschrauben (4 Stk. M5x10) Ø Türgriff gegenüber Scharnieren in die Öffnung schräg (wie abgebildet) einfädeln, Türgriff wird vorgespannt! Ø Türgriff zur Tür schwenken und anschrauben (2Stk. M5x10) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 21 Montage Ø Türscharnier von Isoliertüre demontieren Ø Scharnier am Kessel mit den Senkkopfschrauben (2x2 M5x20) montieren Ø Vorsichtig Isoliertür befestigen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 22 Kabelabdeckung befestigen Ø Abschließend kontrollieren, ob die Stellmotore über die Handbetätigung in deren Endstellungen gebracht werden können Ø Abdeckblech (L-Profil) für Stellmotorkabel einhängen und mit Blechschraube fixieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 23 Kabel von der Gewindeseite des Rohres einfädeln und Lambdasonde montieren Ø Kabel an Regelplatine anschließen Ø 6-7 Umdrehungen bis Anschlag einschrauben und mit ¼ Umdrehung festziehen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 24 (Erdungskabel von Regelplatine zurück führen) Ø CAN-Bus Kabel einstecken Ø 3 Stk. Stecker anstecken Ø Kabelbaum anschrauben Ø Kesselfühler, KTW und STB hinten in Tauch- hülse positionieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
- Seite 25 Fehlermeldung wegen zu geringer Rücklauftemperatur bei Rücklaufanhebung mittels Thermovarventil) Ø Die vier beigepackten Tauchfühler sind baugleich und werden für Boiler, Puffer oben, Puffer mitte und Puffer unten verwendet Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
-
Seite 26: Demontage, Entsorgung
Die Entsorgung des Heizkessels hat umweltgerecht gemäß Abfallentsorgungsgesetz zu erfolgen. Recyclebare Stoffe sind in getrenntem und gereinigtem Zustand der Wiederverwertung zuzuführen (Kessel und Isoliermaterial, Elektro- und Elektronikbauteile sowie Kunststoffe). Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH Montage- und Installationsanleitung Holz-Vergaser SFV...
