Elektrischer Anschluss und Montage des Regelgerätes

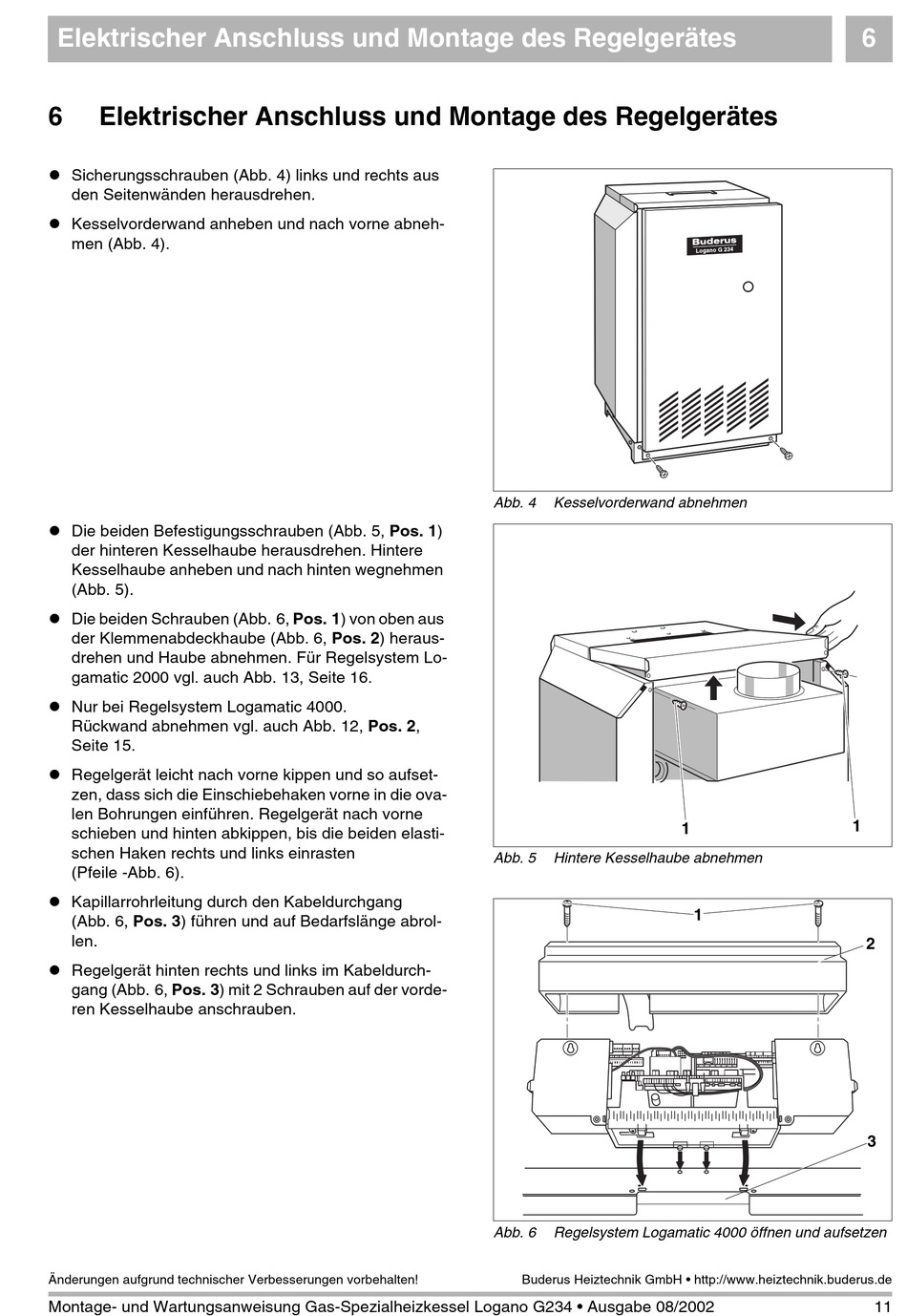

6 Elektrischer Anschluss und Montage des Regelgerätes
! Sicherungsschrauben (Abb. 4) links und rechts aus
den Seitenwänden herausdrehen.
! Kesselvorderwand anheben und nach vorne abneh-
men (Abb. 4).
! Die beiden Befestigungsschrauben (Abb. 5, Pos. 1)
der hinteren Kesselhaube herausdrehen. Hintere
Kesselhaube anheben und nach hinten wegnehmen
(Abb. 5).
! Die beiden Schrauben (Abb. 6, Pos. 1) von oben aus
der Klemmenabdeckhaube (Abb. 6, Pos. 2) heraus-
drehen und Haube abnehmen. Für Regelsystem Lo-
gamatic 2000 vgl. auch Abb. 13, Seite 16.
! Nur bei Regelsystem Logamatic 4000.
Rückwand abnehmen vgl. auch Abb. 12, Pos. 2,
Seite 15.
! Regelgerät leicht nach vorne kippen und so aufset-
zen, dass sich die Einschiebehaken vorne in die ova-
len Bohrungen einführen. Regelgerät nach vorne
schieben und hinten abkippen, bis die beiden elasti-
schen Haken rechts und links einrasten
(Pfeile -Abb. 6).
! Kapillarrohrleitung durch den Kabeldurchgang
(Abb. 6, Pos. 3) führen und auf Bedarfslänge abrol-
len.
! Regelgerät hinten rechts und links im Kabeldurch-
gang (Abb. 6, Pos. 3) mit 2 Schrauben auf der vorde-
ren Kesselhaube anschrauben.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montage- und Wartungsanweisung Gas-Spezialheizkessel Logano G234 • Ausgabe 08/2002
Abb. 4 Kesselvorderwand abnehmen
Abb. 5 Hintere Kesselhaube abnehmen
Abb. 6 Regelsystem Logamatic 4000 öffnen und aufsetzen
