Baudrate
600-115200
Stopbits
1, 2
Parität
N, E, O
Datenbits
7, 8
Abschluss-
Aus
widerstand
120Ω
Mittels der Funktion "RS485_Init()" kann der 120Ω Abschlusswiderstand zwischen RS485 A und B
zugeschaltet werden.

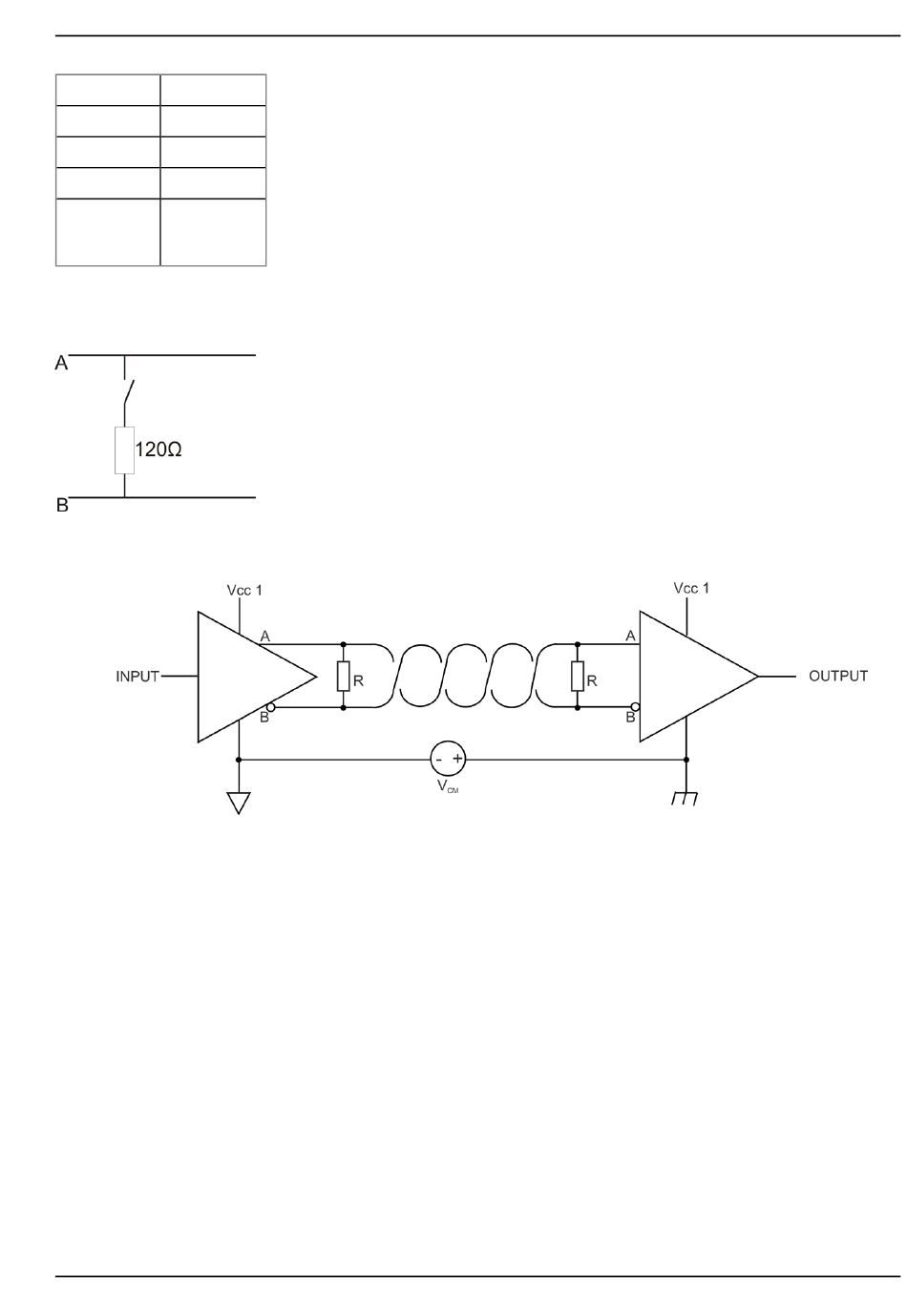

Prinzipschaltbild zum zuschaltbaren Abschlusswiderstand
Hinweis: Ergänzende Erklärung zur Verbindung zweier RS485 Busteilnehmer
Prinzipschaltbild: Verbindung zweier RS485 Busteilnehmer
Ein Problem entsteht, wenn keine Verbindung zwischen den GND-Potentialen von Sender und Empfänger
besteht. In diesem Fall entsteht eine Gleichtaktspannung (V
7V betragen. Bei höheren Spannungen kommt es zur Beschädigung der Schnittstelle. Kurzzeitige
Überspannungen (ESD, EFT und Surge) werden jedoch durch Schutzschaltungen abgefangen.
Anmerkung: Der für RS485 spezifizierte Gleichtakteingangsspannungsbereich von -7V...+12V ergibt sich aus
dem max. zulässigen GND-Potentialunterschied (+/- 7V ) und dem für RS485 max. zulässigen
Ausgangsspannungsbereich von 0...5V.
7.5.6 Technische Details zur RS232-Schnittstelle
Hinweis: Die RS232-Schnittstelle des myDatalogEASY IoTmini ist kompatibel zur Norm TIA/EIA-
232-F.
Die Ausgangstreiber sind gegen Überlastung geschützt und werden durch einen Kurzschluss auf GND oder
+/-15V nicht beschädigt. Die Eingänge sind mit einem 5kΩ Abschlusswiderstand versehen.
Rev. 02
). Der GND-Potentialunterschied darf max. +/-
CM
Kapitel 7 Installation
59
