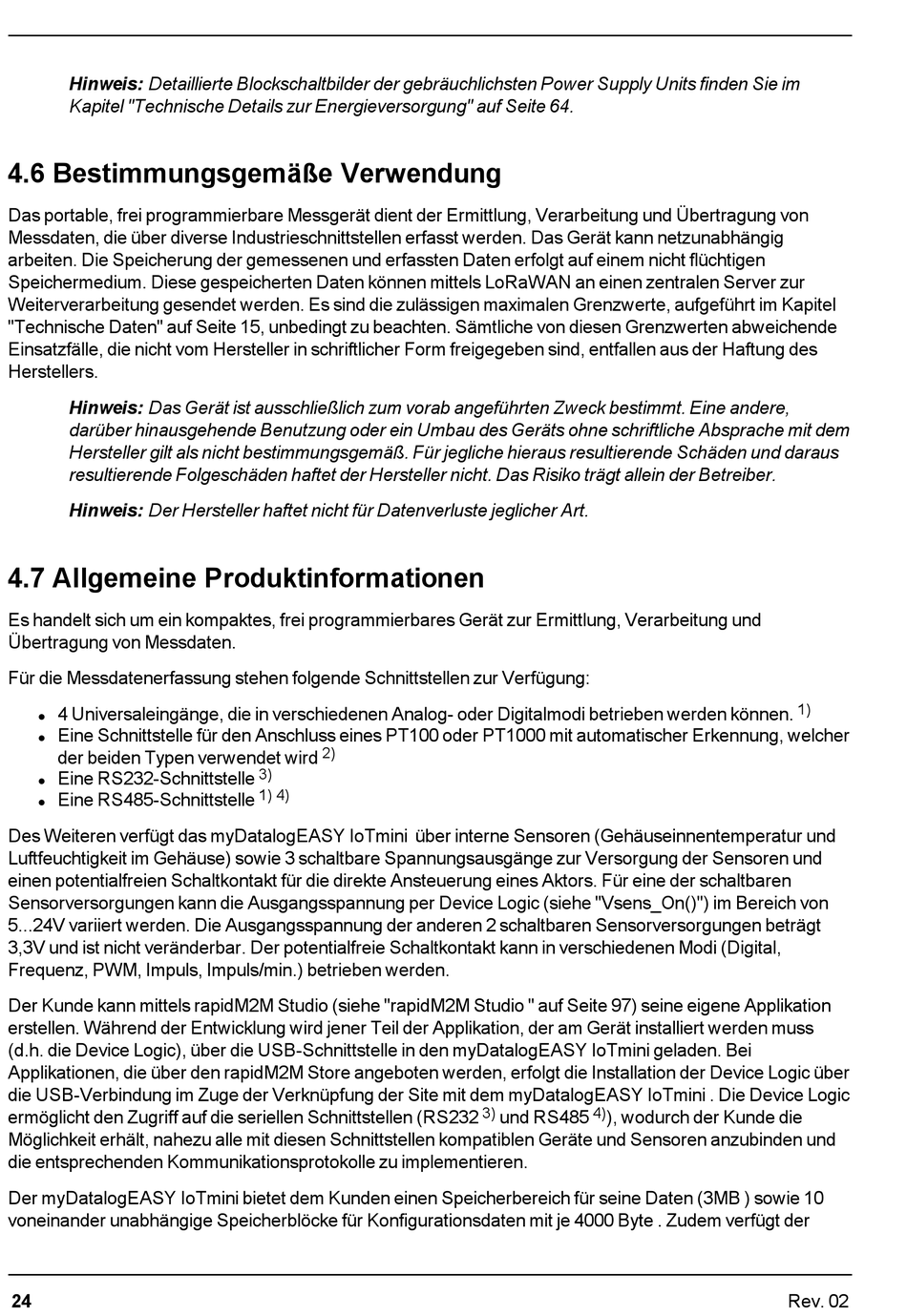

Hinweis: Detaillierte Blockschaltbilder der gebräuchlichsten Power Supply Units finden Sie im
Kapitel "Technische Details zur Energieversorgung" auf Seite 64.
4.6 Bestimmungsgemäße Verwendung
Das portable, frei programmierbare Messgerät dient der Ermittlung, Verarbeitung und Übertragung von
Messdaten, die über diverse Industrieschnittstellen erfasst werden. Das Gerät kann netzunabhängig
arbeiten. Die Speicherung der gemessenen und erfassten Daten erfolgt auf einem nicht flüchtigen
Speichermedium. Diese gespeicherten Daten können mittels LoRaWAN an einen zentralen Server zur
Weiterverarbeitung gesendet werden. Es sind die zulässigen maximalen Grenzwerte, aufgeführt im Kapitel
"Technische Daten" auf Seite 15, unbedingt zu beachten. Sämtliche von diesen Grenzwerten abweichende
Einsatzfälle, die nicht vom Hersteller in schriftlicher Form freigegeben sind, entfallen aus der Haftung des
Herstellers.
Hinweis: Das Gerät ist ausschließlich zum vorab angeführten Zweck bestimmt. Eine andere,
darüber hinausgehende Benutzung oder ein Umbau des Geräts ohne schriftliche Absprache mit dem
Hersteller gilt als nicht bestimmungsgemäß. Für jegliche hieraus resultierende Schäden und daraus
resultierende Folgeschäden haftet der Hersteller nicht. Das Risiko trägt allein der Betreiber.
Hinweis: Der Hersteller haftet nicht für Datenverluste jeglicher Art.
4.7 Allgemeine Produktinformationen
Es handelt sich um ein kompaktes, frei programmierbares Gerät zur Ermittlung, Verarbeitung und
Übertragung von Messdaten.
Für die Messdatenerfassung stehen folgende Schnittstellen zur Verfügung:
4 Universaleingänge, die in verschiedenen Analog- oder Digitalmodi betrieben werden können.
l
Eine Schnittstelle für den Anschluss eines PT100 oder PT1000 mit automatischer Erkennung, welcher
l
der beiden Typen verwendet wird
Eine RS232-Schnittstelle
l
Eine RS485-Schnittstelle
l
Des Weiteren verfügt das myDatalogEASY IoTmini über interne Sensoren (Gehäuseinnentemperatur und
Luftfeuchtigkeit im Gehäuse) sowie 3 schaltbare Spannungsausgänge zur Versorgung der Sensoren und
einen potentialfreien Schaltkontakt für die direkte Ansteuerung eines Aktors. Für eine der schaltbaren
Sensorversorgungen kann die Ausgangsspannung per Device Logic (siehe "Vsens_On()") im Bereich von
5...24V variiert werden. Die Ausgangsspannung der anderen 2 schaltbaren Sensorversorgungen beträgt
3,3V und ist nicht veränderbar. Der potentialfreie Schaltkontakt kann in verschiedenen Modi (Digital,
Frequenz, PWM, Impuls, Impuls/min.) betrieben werden.
Der Kunde kann mittels rapidM2M Studio (siehe "rapidM2M Studio " auf Seite 97) seine eigene Applikation
erstellen. Während der Entwicklung wird jener Teil der Applikation, der am Gerät installiert werden muss
(d.h. die Device Logic), über die USB-Schnittstelle in den myDatalogEASY IoTmini geladen. Bei
Applikationen, die über den rapidM2M Store angeboten werden, erfolgt die Installation der Device Logic über
die USB-Verbindung im Zuge der Verknüpfung der Site mit dem myDatalogEASY IoTmini . Die Device Logic
ermöglicht den Zugriff auf die seriellen Schnittstellen (RS232
Möglichkeit erhält, nahezu alle mit diesen Schnittstellen kompatiblen Geräte und Sensoren anzubinden und
die entsprechenden Kommunikationsprotokolle zu implementieren.
Der myDatalogEASY IoTmini bietet dem Kunden einen Speicherbereich für seine Daten (3MB ) sowie 10
voneinander unabhängige Speicherblöcke für Konfigurationsdaten mit je 4000 Byte . Zudem verfügt der
24
2)
3)
1) 4)
3)
4)
und RS485
), wodurch der Kunde die
1)
Rev. 02
