7.3.2 Hutschienenmontage
Für die Hutschienenmontage ist das Zubehör "Hutschienenmontageset für myDatanet Gehäuse 86x126
(206.634)" erforderlich.

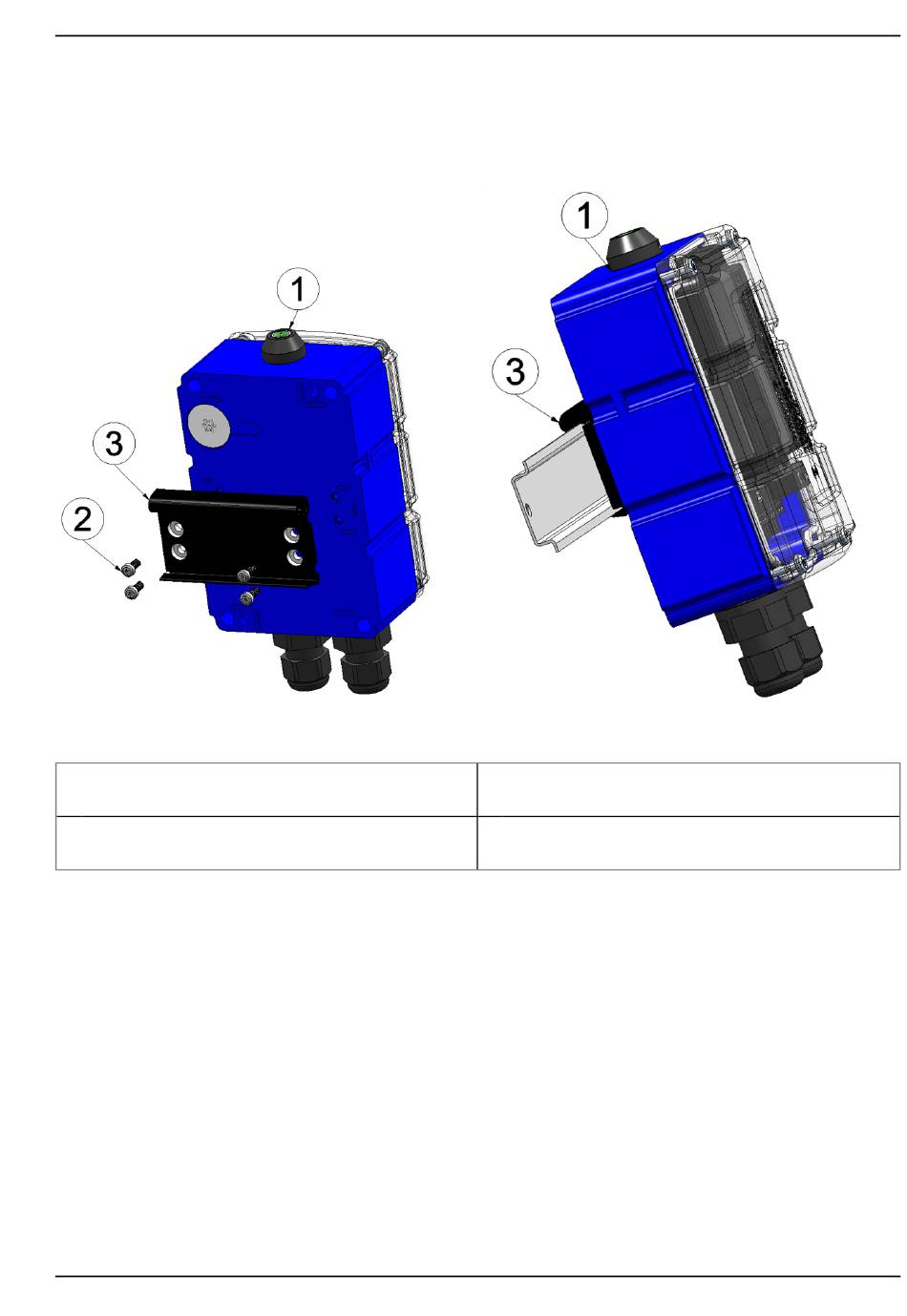

Hutschienenmontage Schritt 1
1 myDatalogEASY IoTmini
2 Delta PT M3,5x8 Torx 15 (im Lieferumfang von
206.634 enthalten)
1. Befestigen Sie zuerst die Montagelasche (3) mittels der im Zubehörset "Hutschienenmontageset für
myDatanet Gehäuse 86x126 (206.634)" enthaltenen Schrauben (2) am myDatalogEASY IoTmini
(siehe "Hutschienenmontage Schritt 1 " auf Seite 49).
2. Setzen Sie die Montagelasche (3) auf der Oberkante der Hutschiene auf. Durch eine leichte Drehung
um die Horizontalachse des myDatalogEASY IoTmini mit montierter Montagelasche (3) rastet die
Montagelasche (3) dann auf der Hutschiene ein (siehe "Hutschienenmontage Schritt 2" auf Seite 49).
Rev. 02
Hutschienenmontage Schritt 2
3 Montagelasche (im Lieferumfang von 206.634
enthalten)
Kapitel 7 Installation
49
