Die Standardantenne wird direkt am Antennenstecker (siehe "Übersicht" auf Seite 17) des
myDatalogEASYplus angebracht. Im Falle einer niedrigen Funksignalstärke können Sie die
Flachantenne Smart Disc FME-F 2,5m (206.814) verwenden.
Wenn die Entfernung zwischen der Lage der Antenne und dem myDatalogEASYplus zu groß ist,
können Sie eine 5m Antennenverlängerung FME-F/FME-M 5m (206.805) verwenden.
1. Stellen Sie sicher, dass das myDatalogEASYplus spannungslos ist.
2. Verbinden Sie, falls Sie eine Antennenverlängerung benötigen, diese zuerst mit der Antenne.
3. Verbinden Sie die Antennenverlägerung bzw. die Antenne direkt mit dem Antennenanschluss
des myDatalogEASYplus (siehe "Übersicht" auf Seite 17)
Wichtiger Hinweis: Vermeiden Sie zu starke Krafteinwirkung beim Festziehen der
Antenne. Benutzen Sie kein Werkzeug zum Festziehen der Antennen bzw.
Antennenverlängerung, sondern ziehen Sie die Antenne mit der Hand fest. Sie sollten
die Antenne dabei nur in dem in der folgenden Grafik markierten Bereich anfassen, da
es bei Antennen, die bis 09/2013 geliefert wurden vorkommen kann, dass sich der
obere Teil der Antenne löst.

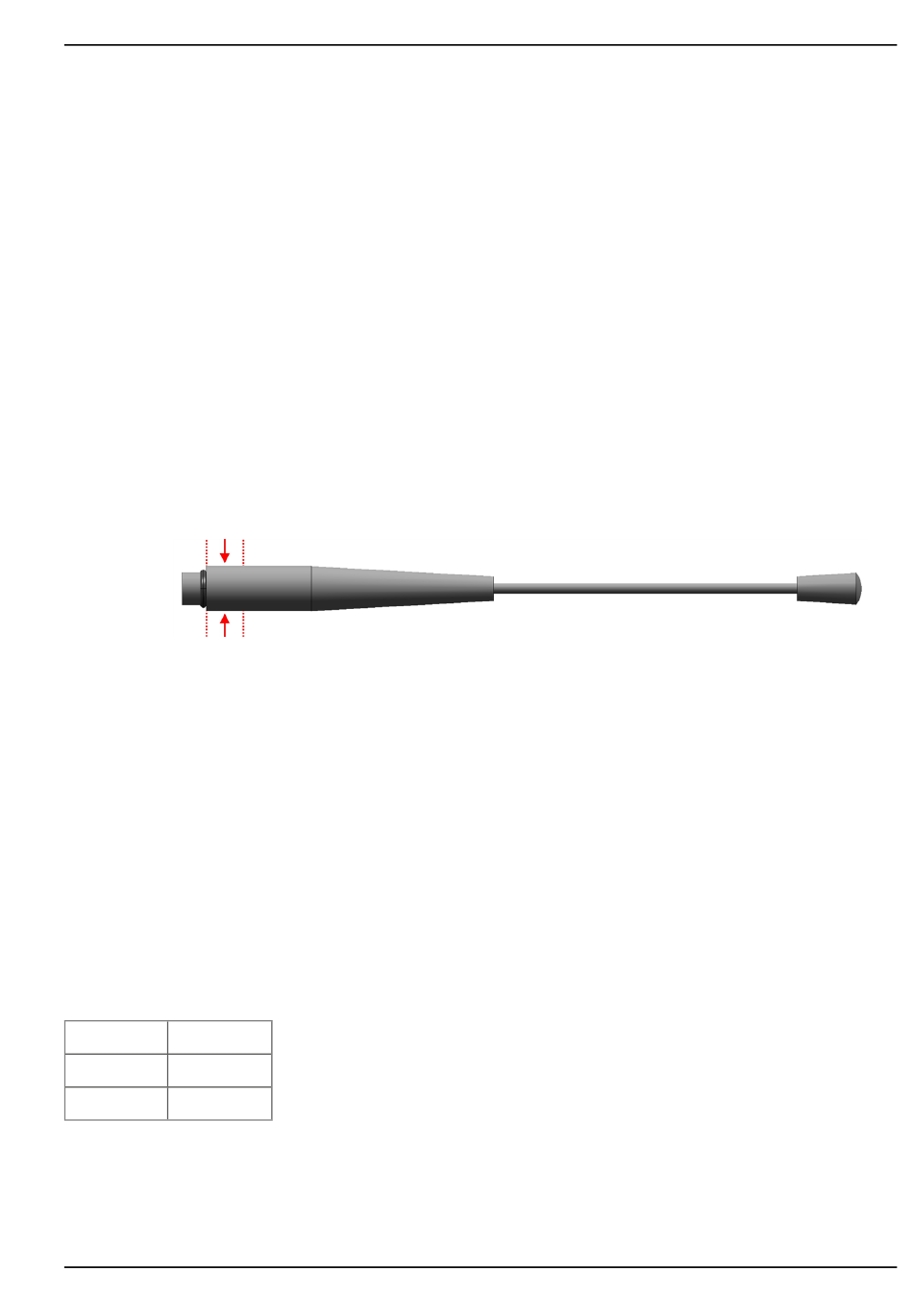

Festziehen der Antenne
4. Stellen Sie die Spannungsversorgung des myDatalogEASYplus wieder her.
Der folgende Schritt ist nicht zwingend erforderlich.
5. Überprüfen Sie, ob die Verbindung zum myDatanet korrekt funktioniert hat (siehe
"Kommunikation mit dem Gerät testen" auf Seite 60).
7.4.3 Technische Details zu den Universaleingängen
Hinweis: Die Universaleingänge sind galvanisch nicht getrennt.
7.4.3.1 0/4...20mA Modus
Hinweis: Über 22,5mA wird der betroffene Eingang hochohmig (Sicherheitsabschaltung, um Schäden am
Universaleingang zu vermeiden).
Auflösung 6µA
I
22,5mA
max
Bürde
100Ω
Rev. 06
Kapitel 7 Installation
55
