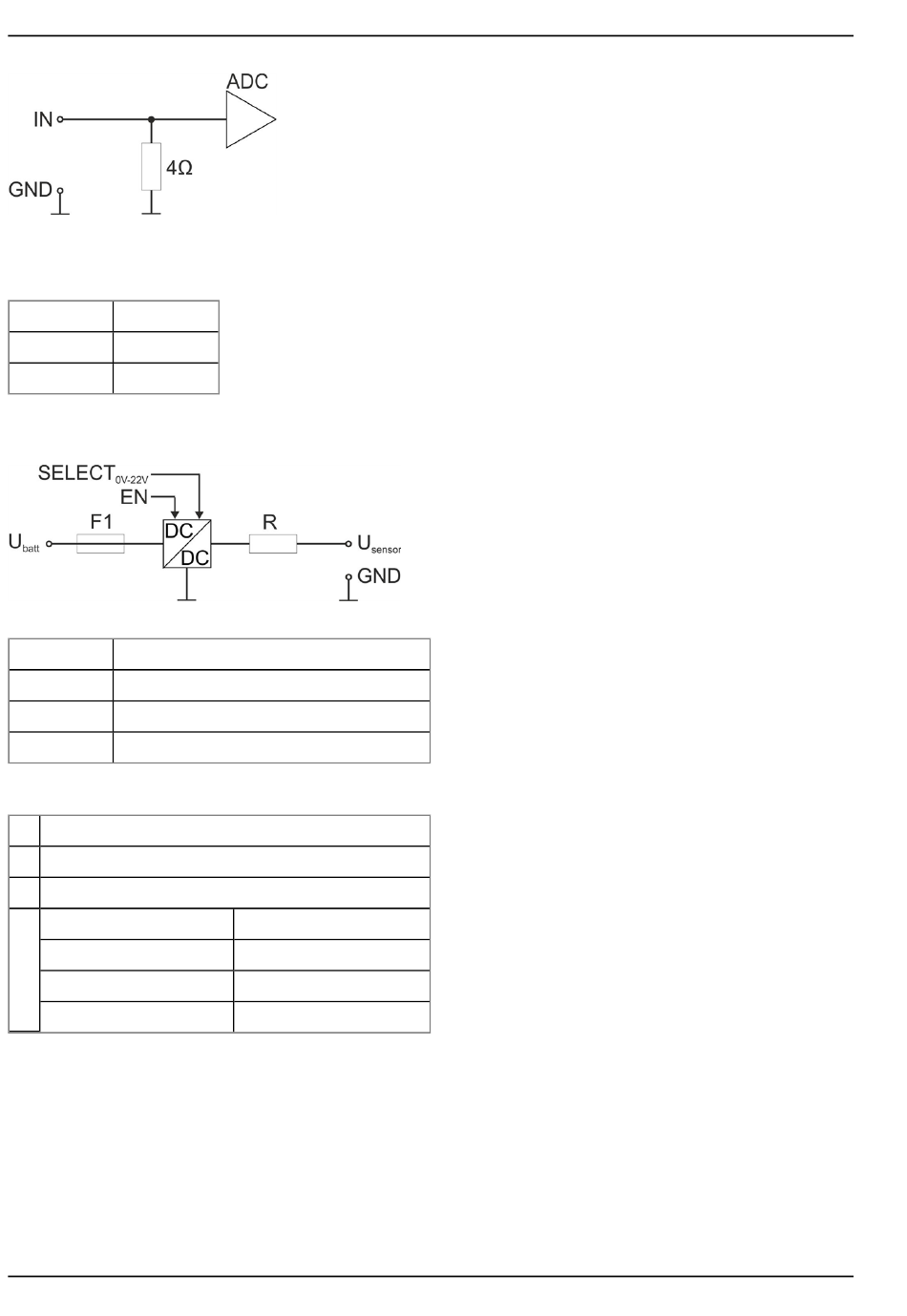

Prinzipschaltbild eines Universaleingangs
8.3.3.1 0/4...20mA Modus
Auflösung
1µA
I
25,6mA
max
Bürde
4Ω
8.3.4 Technische Details zur Sensorversorgung
Prinzipschaltbild der Sensorversorgung
U
interne Versorgungsspannung
batt
F
elektronische Sicherung
R
330Ω
U
0...22V
Sensor
Ex-Parameter
U
25,6V
o
I
82mA
o
P
0,523W
o
L
[µH]
o
1000
250
100
Aktiviert wird die Sensorversorgung über die Einstellung der Aufwärmzeit im Konfigurationsabschnitt
"Sensor Config". Die Aufwämrzeit gibt an wie lange die Sensorversorgung vor der Messung eingeschaltet
wird. Bei einer Einstellung von 0sec. wird die Sensorversorgung weder vor noch während der Messung
aktiviert.
44
C
[µF]
o
0,31
0,36
0,465
