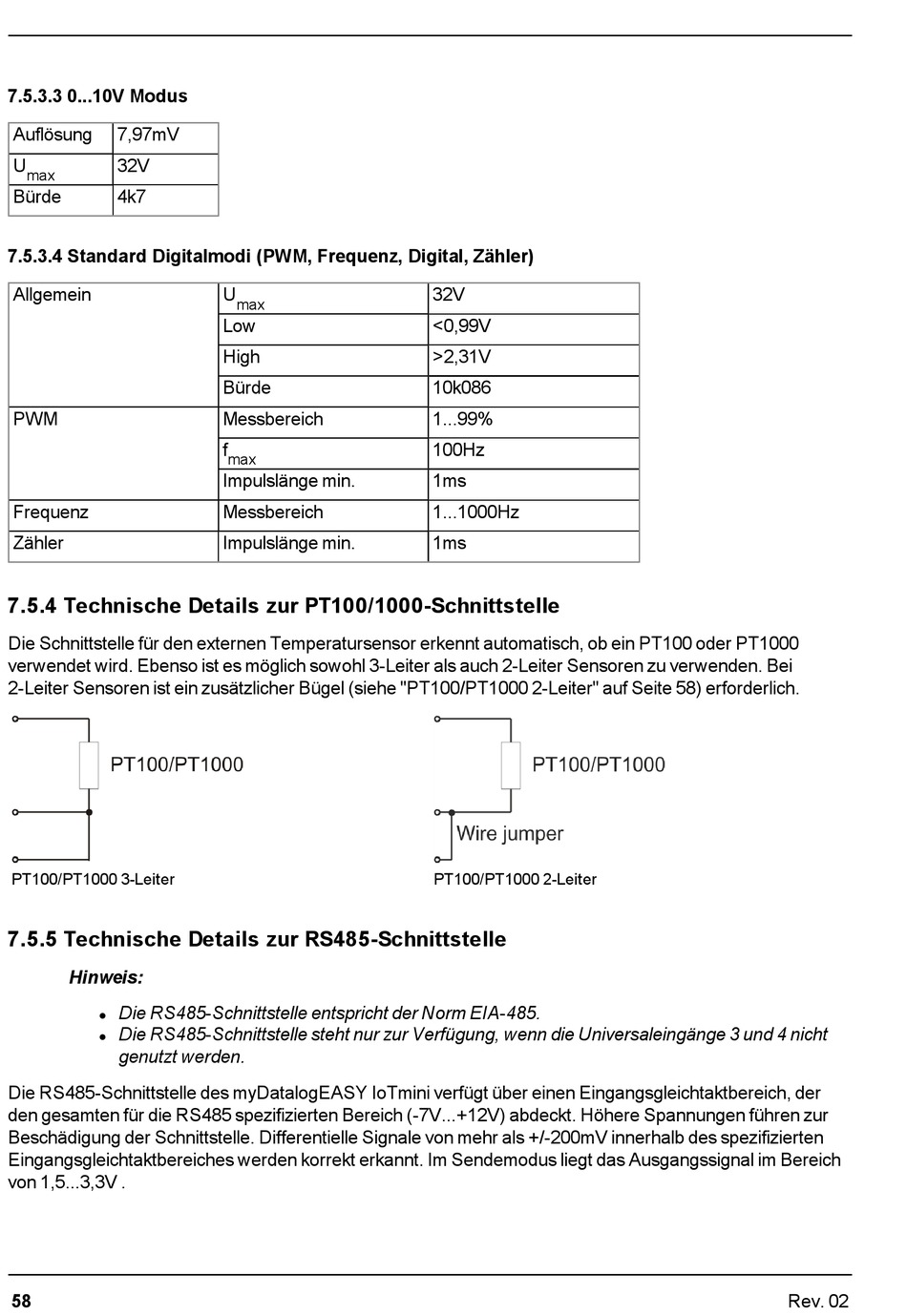

7.5.3.3 0...10V Modus
Auflösung
7,97mV
U
32V
max
Bürde
4k7
7.5.3.4 Standard Digitalmodi (PWM, Frequenz, Digital, Zähler)
Allgemein
PWM
Frequenz
Zähler
7.5.4 Technische Details zur PT100/1000-Schnittstelle
Die Schnittstelle für den externen Temperatursensor erkennt automatisch, ob ein PT100 oder PT1000
verwendet wird. Ebenso ist es möglich sowohl 3-Leiter als auch 2-Leiter Sensoren zu verwenden. Bei
2-Leiter Sensoren ist ein zusätzlicher Bügel (siehe "PT100/PT1000 2-Leiter" auf Seite 58) erforderlich.
PT100/PT1000 3-Leiter
7.5.5 Technische Details zur RS485-Schnittstelle
Hinweis:
Die RS485-Schnittstelle entspricht der Norm EIA-485.
l
Die RS485-Schnittstelle steht nur zur Verfügung, wenn die Universaleingänge 3 und 4 nicht
l
genutzt werden.
Die RS485-Schnittstelle des myDatalogEASY IoTmini verfügt über einen Eingangsgleichtaktbereich, der
den gesamten für die RS485 spezifizierten Bereich (-7V...+12V) abdeckt. Höhere Spannungen führen zur
Beschädigung der Schnittstelle. Differentielle Signale von mehr als +/-200mV innerhalb des spezifizierten
Eingangsgleichtaktbereiches werden korrekt erkannt. Im Sendemodus liegt das Ausgangssignal im Bereich
von 1,5...3,3V .
58
U
max
Low
High
Bürde
Messbereich
f
max
Impulslänge min.
Messbereich
Impulslänge min.
32V
<0,99V
>2,31V
10k086
1...99%
100Hz
1ms
1...1000Hz
1ms
PT100/PT1000 2-Leiter
Rev. 02
