3. Fädeln Sie die Anschlusskabel Ihrer Sensoren, Aktoren und gegebenenfalls der Versorgungs- bzw.
Ladespannung zuerst entsprechend der folgenden Abbildung durch eine der Kabelverschraubungen
und anschließend durch eines der Löcher im myDatalogEASY IoTmini Basisteil. Verbinden Sie
anschließend die Kabel wie im Kapitel "Anschluss der Sensoren, der Aktoren und der Versorgung" auf
Seite 52 mit den Anschlusssteckern. Je nachdem wie flexibel die Kabel sind, kann es von Vorteil sein,
diese zuerst mit den Anschlusssteckern zu verbinden bevor die Anschlussstecker in den
myDatalogEASY IoTmini Basisteil eingesetzt werden.
Wichtiger Hinweis: Um die Dichtheit des Gehäuses nicht zu gefährden, dürfen Sie nur je ein
einziges Kabel durch die Kabelverschraubungen fädeln.

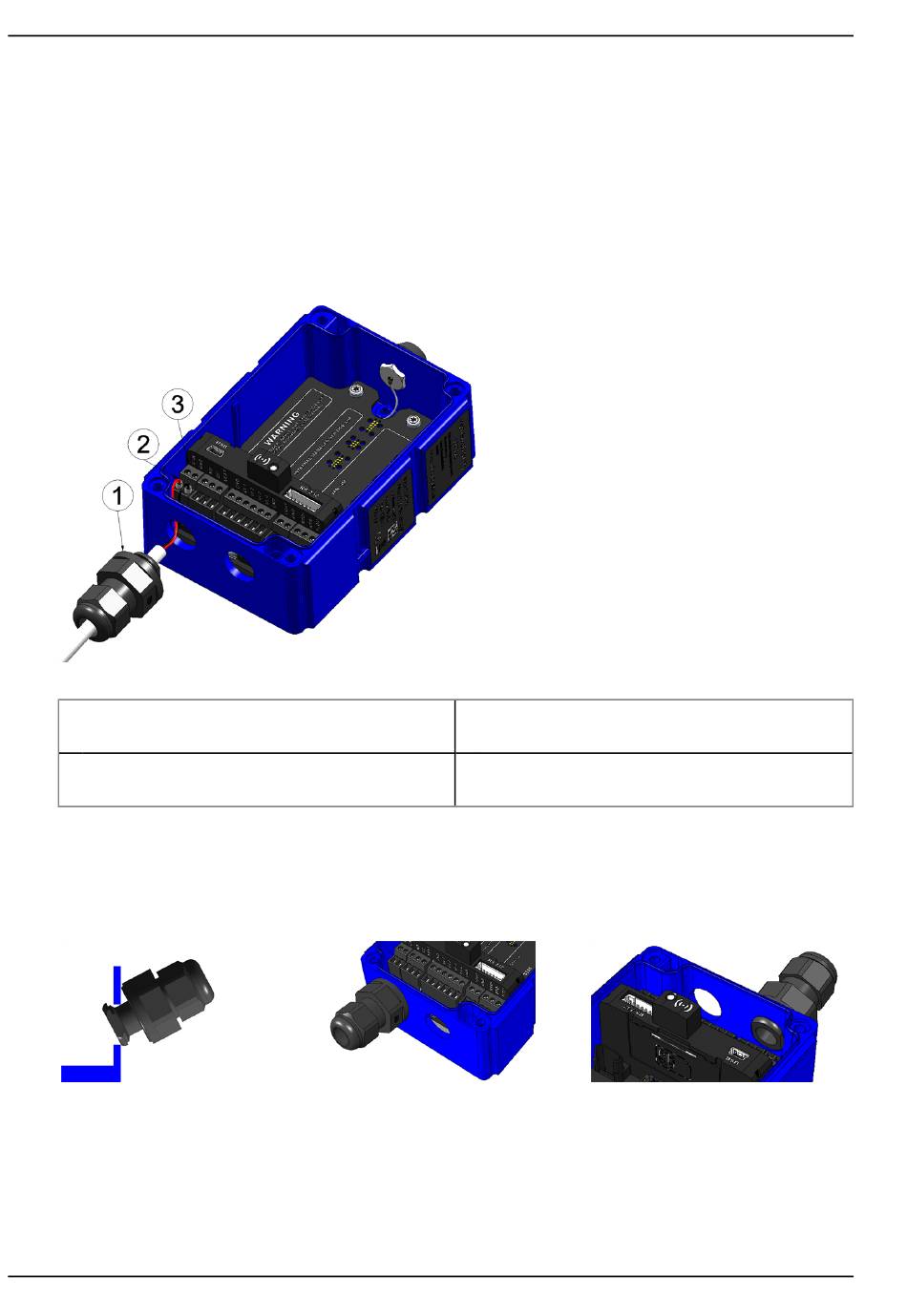

Einfädeln der Anschlusskabel
1 Kabelverschraubung (5-10mm
Kabeldurchmesser)
2 Anschlusskabel eines Sensors, Aktors oder
der Versorgungs- bzw. Ladespannung
4. Fädeln Sie den Rasthaken den folgenden Abbildungen entsprechend mit der Seite, an der sich die
längere Nase (siehe "Kabelverschraubung vorbereiten Abb. 2" auf Seite 43) befindet, voraus durch
das Loch im myDatalogEASY IoTmini Basisteil. Die bereits eingefädelten Kabel wurden in den
Abbildungen zugunsten der Übersichtlichkeit nicht dargestellt.
Einfädeln der Kabelverschraubung
Abb.1
44
3 Anschlussstecker (2x 2pol., 2x 3pol., 1x 6pol.)
Einfädeln der Kabelverschraubung
Abb.2
Einfädeln der Kabelverschraubung
Abb.3
