Hinweis: Ergänzende Erklärung zur Verbindung zweier RS485 Busteilnehmer

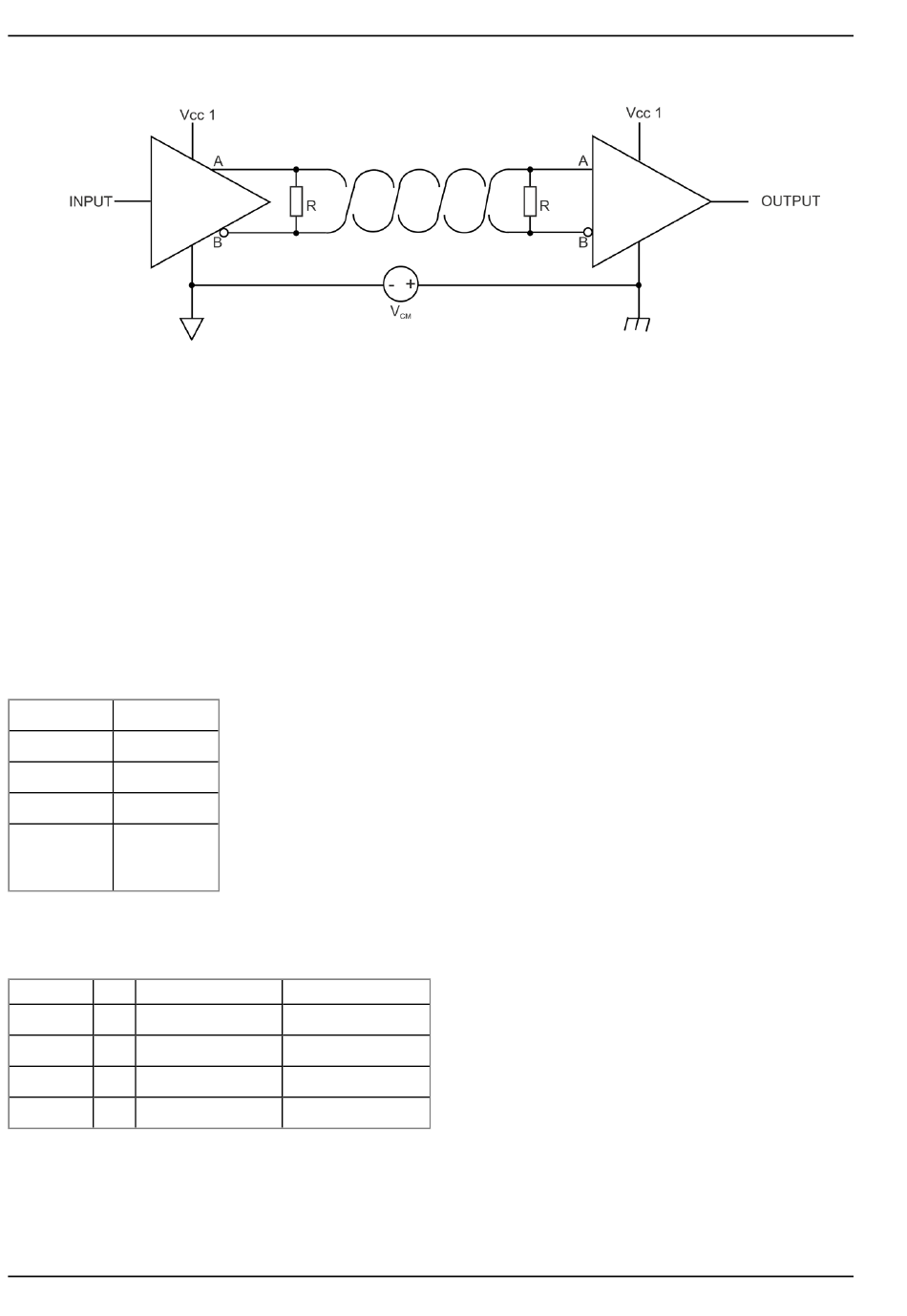

Prinzipschaltbild: Verbindung zweier RS485 Busteilnehmer
Ein Problem entsteht, wenn keine Verbindung zwischen den GND-Potentialen von Sender und Empfänger
besteht. In diesem Fall entsteht eine Gleichtaktspannung (V
7V betragen. Bei höheren Spannungen kommt es zur Beschädigung der Schnittstelle. Kurzzeitige
Überspannungen (ESD, EFT und Surge) werden jedoch durch Schutzschaltungen abgefangen.
Anmerkung: Der für RS485 spezifizierte Gleichtakteingangsspannungsbereich von -7V...+12V ergibt sich aus
dem max. zulässigen GND-Potentialunterschied (+/- 7V ) und dem für RS485 max. zulässigen
Ausgangsspannungsbereich von 0...5V.
7.6.6 Technische Details zur RS232-Schnittstelle
Hinweis: Die RS232-Schnittstelle des myDatalogEASY IoT ist kompatibel zur Norm TIA/EIA-232-F.
Die Ausgangstreiber sind gegen Überlastung geschützt und werden durch einen Kurzschluss auf GND oder
+/-15V nicht beschädigt. Die Eingänge sind mit einem 5kΩ Abschlusswiderstand versehen.
Baudrate
600-115200
Stopbits
1, 2
Parität
N, E, O
Datenbits
7, 8
Fluss-
Aus
kontrolle
RTS/CTS
Die Richtung der Signale entspricht jener eines DTE (z.B. PC).
Schaltschwellen
Signal
Typ
TXD
O
-5,4V
RXD
I
<0,8V
CTS
I
<0,8V
RTS
O
-5,4V
80
low
high
5,4V
>2V
>2V
5,4V
). Der GND-Potentialunterschied darf max. +/-
CM
