7.5.8.3 Schaltbare Sensorversorgung VEXT
Hinweis: Der schaltbare Sensorversorgungsausgang ist kurzschlussfest.
Die schaltbare Sensorversorgung VEXT
"Anschluss der Sensoren, der Aktoren und der Versorgung" auf Seite 52).
U
3,3V
out
I
180mA
max
7.5.8.4 Potentialfreier Schaltkontakt (NO, CC)
Wichtiger Hinweis: Der Benutzer muss dafür sorgen, dass der Strom über den potentialfreien
Schaltkontakt 130mA nicht überschreitet.

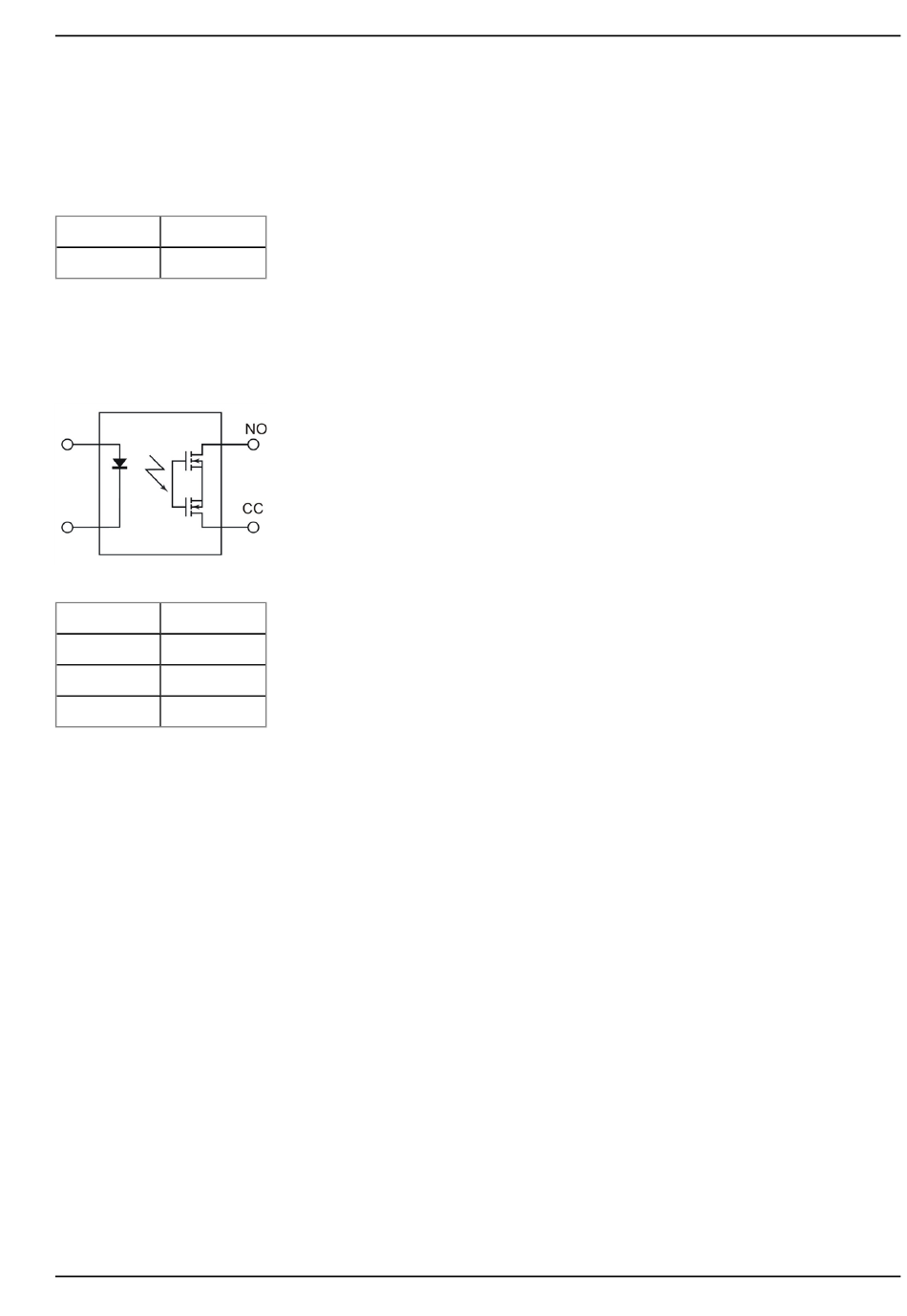

Ersatzschaltbild für den potentialfreien Schaltkontakt
I
130mA
max
U
32V
max
R
35Ω
on
f
1000Hz
max
7.5.9 Technische Details zum Energiemanagement
Erst wenn die interne Versorgungsspannung unter 2,9V sinkt, wird auch die Ausführung der Device Logic
gestoppt und der myDatalogEASY IoTmini schaltet in den Energiesparmodus, in dem nur mehr die
Laderegung aktiv ist. Die Laderegelung versucht in diesem Fall den Akku wieder auf 3,8V zu laden. Beim
Aktivieren des Energiesparmodus wird auch der Log-Eintrag "UV LOCKOUT" ins Gerätelog eingetragen.
Befindet sich das Gerät im Energiesparmodus und wird eine externe Versorgungs- bzw. Ladespannung (V
IN) angelegt, kann der Akku der Power Supply Unit wieder aufgeladen werden. Andernfalls bleibt das
myDatalogEASY IoTmini in diesem Energiesparmodus bis das Akku tiefentladen ist.
Steigt die Akkuspannung während der Wiederaufladung über 3,2V , wird der Energiesparmodus beendet
und die Ausführung der Device Logic wieder aktiviert.
Rev. 02
RS232
liegt am Stecker der RS232-Schnittstelle auf (siehe
RS232
Kapitel 7 Installation
63
