Wartung, Diagnose und Fehle...
1. Entfernen Sie die Eingangsspannung zum
Frequenzumrichter.
2. Beheben Sie die Ursache des Fehlers.
3. Quittieren Sie den Frequenzumrichter.
•
Eine Warnung wird im LCP neben der
Warnnummer angezeigt.
•
Ein Alarm blinkt zusammen mit der
Alarmnummer.
Status
0.0Hz
7 7
Earth Fault [A14]
Auto Remote Trip

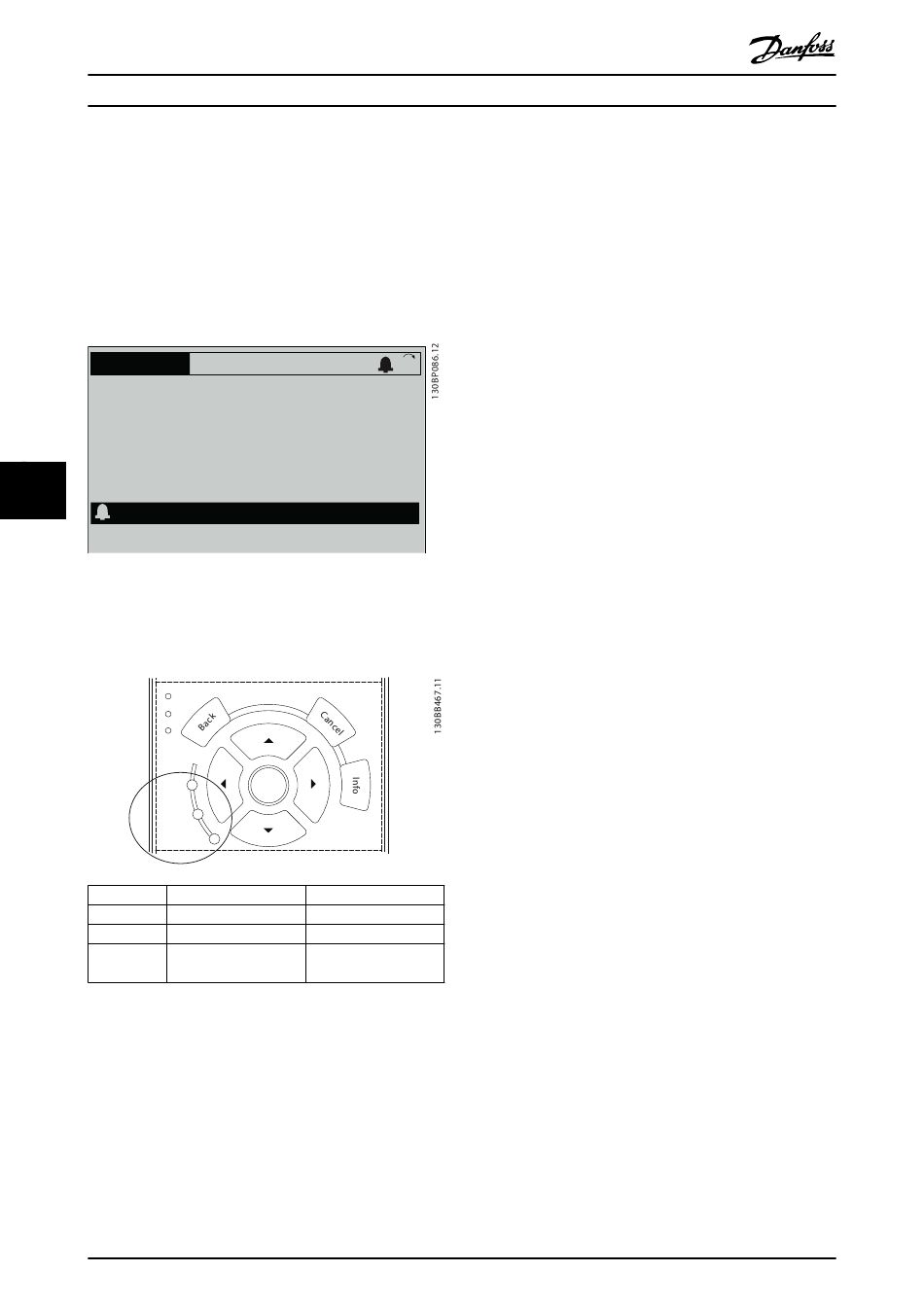

Abbildung 7.3 Anzeige von Alarmen – Beispiel
Neben dem Text und dem Alarmcode im LCP leuchten 3
Statusanzeigen (LED).
On
Warn.
Alarm
Warnung
Alarm
Abschaltblo-
ckierung
Abbildung 7.4 Statusanzeigen (LED)
54
0.000kW
0.0Hz
0
OK
Warnung LED Alarm LED
On Aus
Aus Ein (blinkt)
On Ein (blinkt)
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
®
VLT AQUA Drive FC 202

7.6 Warnungen und Alarmmeldungen

Die folgenden Warn- und Alarminformationen beschreiben
den Warn- oder Alarmzustand, geben die wahrscheinliche
Ursache des Zustands sowie Einzelheiten zur Abhilfe und
zu den entsprechenden Verfahren zur Fehlersuche und -
behebung an.
WARNUNG 1, 10 Volt niedrig
Die Spannung von Klemme 50 an der Steuerkarte ist <10
Volt.
Die 10-Volt-Versorgung ist überlastet. Verringern Sie die
Last an Klemme 50. Maximal 15 mA oder min. 590 Ω.
1(1)
0.00A
Ein Kurzschluss in einem angeschlossenen Potenziometer
oder eine falsche Verkabelung des Potenziometers können
diesen Zustand verursachen.
Fehlersuche und -behebung
•
WARNUNG/ALARM 2, Signalfehler
Der Frequenzumrichter zeigt diese Warnung oder diesen
Alarm nur an, wenn Sie dies in Parameter 6-01 Signalausfall
Funktion programmiert haben. Das Signal an einem der
Analogeingänge liegt unter 50 % des Mindestwerts, der für
diesen Eingang programmiert ist. Dieser Zustand kann
durch ein gebrochenes Kabel oder ein defektes Gerät, das
das Signal sendet, verursacht werden.
Fehlersuche und -behebung
•
•
•
WARNUNG/ALARM 3, Kein Motor
Am Ausgang des Frequenzumrichters ist kein Motor
angeschlossen.
Entfernen Sie das Kabel an Klemme 50. Wenn der
Frequenzumrichter die Warnung nicht mehr
anzeigt, liegt ein Problem mit der Verkabelung
vor. Zeigt er die Warnung weiterhin an, tauschen
Sie die Steuerkarte aus.
Prüfen Sie die Anschlüsse an allen analogen
Eingangsklemmen.
-
Steuerkartenklemmen 53 und 54 für
Signale, Klemme 55 Masse.
- ®
VLT Universal-E/A-Option MCB 101
Klemmen 11 und 12 für Signale,
Klemme 10 Masse.
- ®
VLT Analog-E/A-Option MCB 109
Klemmen 1, 3 und 5 für Signale,
Klemmen 2, 4 und 6 Masse.
Prüfen Sie, ob die Programmierung des Frequen-
zumrichters und die Schaltereinstellungen mit
dem Analogsignaltyp übereinstimmen.
Prüfen Sie das Signal an den Eingangsklemmen.
