Elektrische Installation
SECTION A-A
MAINS TERMINALS
4 4

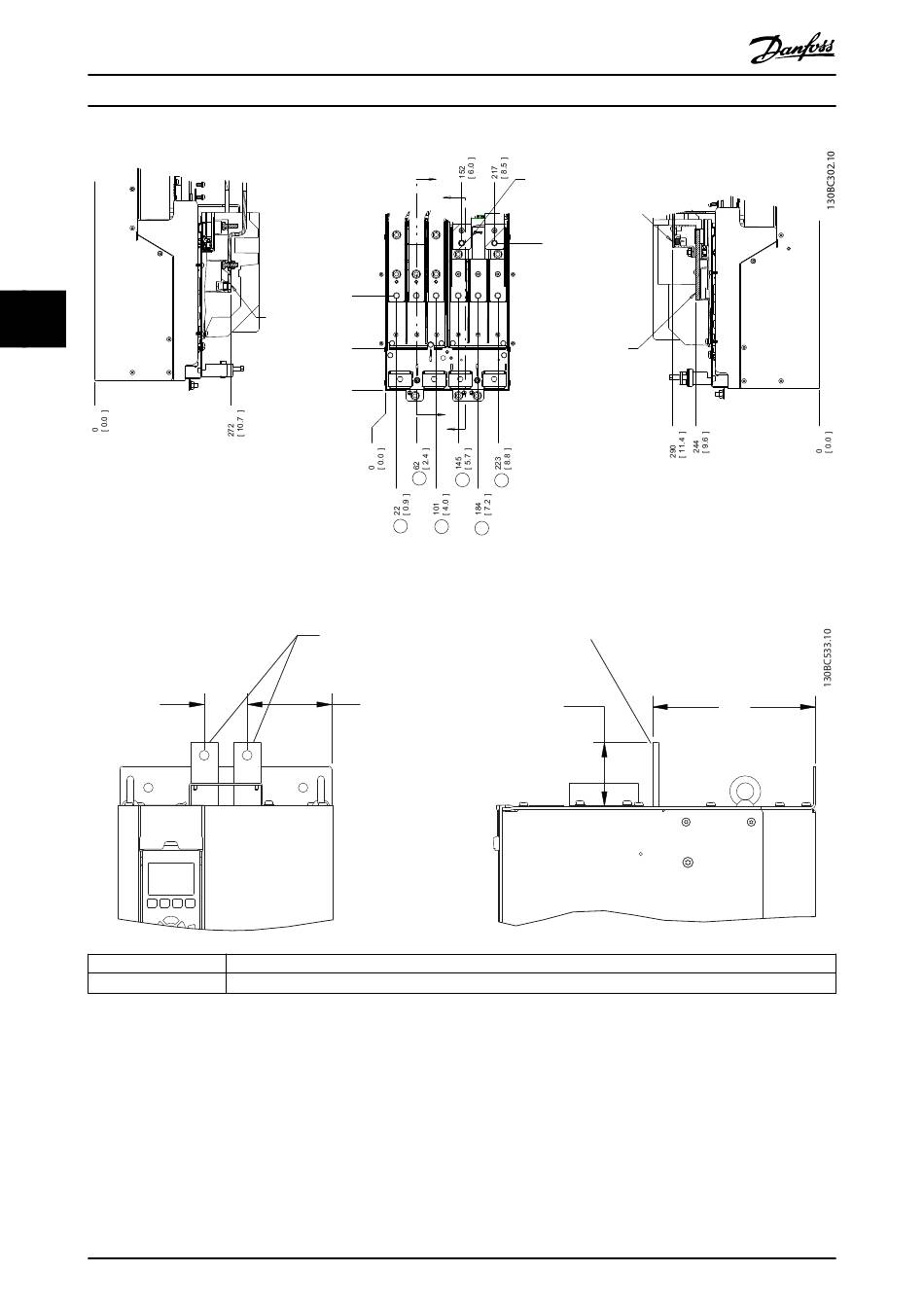

Abbildung 4.7 Anordnung der Klemmen, D3h
50
[2.0]
1
2
Abbildung 4.8 Zwischenkreiskopplungs- und Rückspeisungsklemmen, D3h
18
®
VLT AQUA Drive FC 202
188
[ 7.4 ]
MAINS
TERMINAL
83
[ 3.3 ]
0
[ 0.0 ]
R
1
98
[3.9]
Vorderansicht
Seitenansicht
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
A BRAKE
B
292
[ 11.5 ]
MOTOR TERMINAL
A
B
S
U W
T
V
2
75
[3.0]
SECTION B-B
MOTOR TERMINALS AND
BRAKE TERMINALS
BRAKE
TERMINAL
190
[7.5]
MG21A403
