8.6 Steuereingang/-ausgang und Steuerdaten

Digitaleingänge
Programmierbare Digitaleingänge
Klemme Nr.
Logik
Spannungsniveau
Spannungsniveau, logisch 0 PNP
Spannungsniveau, logisch 1 PNP
Spannungsniveau, logisch 0 NPN
Spannungsniveau, logisch 1 NPN
Maximale Spannung am Eingang
Eingangswiderstand, R
Alle Digitaleingänge sind von der Versorgungsspannung (PELV) und anderen Hochspannungsklemmen galvanisch getrennt.
1) Sie können die Klemmen 27 und 29 auch als Ausgänge programmieren.
Analogeingänge
Anzahl der Analogeingänge
Klemme Nr.
Betriebsarten
8 8
Betriebsartwahl
Einstellung Spannung
Spannungsniveau
Eingangswiderstand, R
Höchstspannung
Strom
Strombereich
Eingangswiderstand, R
Maximaler Strom
Auflösung der Analogeingänge
Genauigkeit der Analogeingänge
Bandbreite
Die Analogeingänge sind galvanisch von der Versorgungsspannung (PELV = Protective extra low voltage/Schutzkleinspannung)
und anderen Hochspannungsklemmen getrennt.

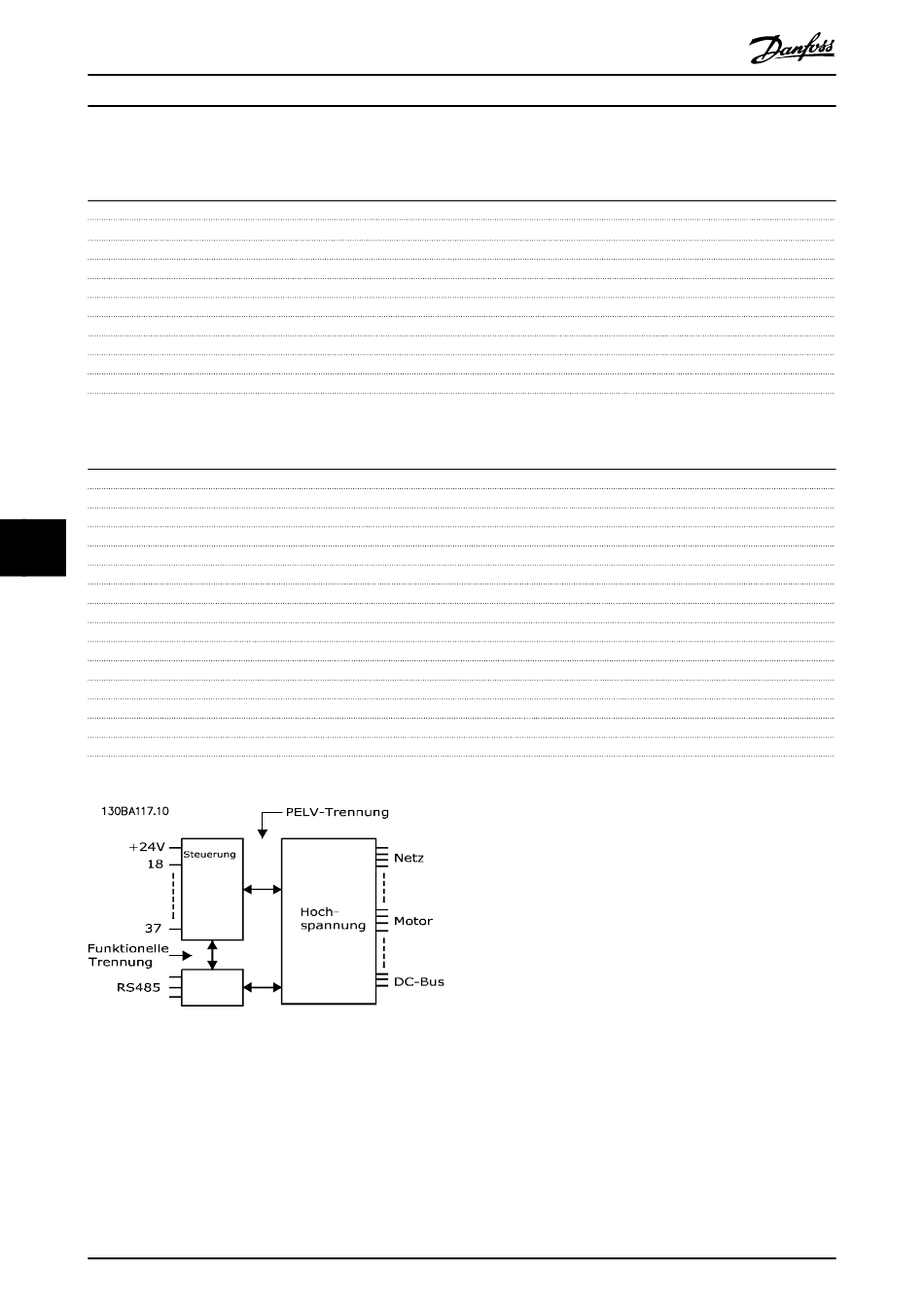

Abbildung 8.1 PELV-Isolierung
72
®
VLT AQUA Drive FC 202
i
i
i
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
18, 19, 27
Spannung oder Strom
Schalter A53 und A54
Schalter A53/A54=(U)
-10 V bis +10 V (skalierbar)
Schalter A53/A54=(I)
0/4 bis 20 mA (skalierbar)
10 Bit (+ Vorzeichen)
Maximale Abweichung 0,5 % der Gesamtskala
4 (6)
1) , 29 1) , 32, 33
PNP oder NPN
0–24 V DC
<5 V DC
>10 V DC
>19 V DC
<14 V DC
28 V DC
Ca. 4 kΩ
2
53, 54
Ca. 10 kΩ
±20 V
Ca. 200 Ω
30 mA
100 Hz
