Anwendungsbeispiele
6.2.3 Start/Stopp
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39

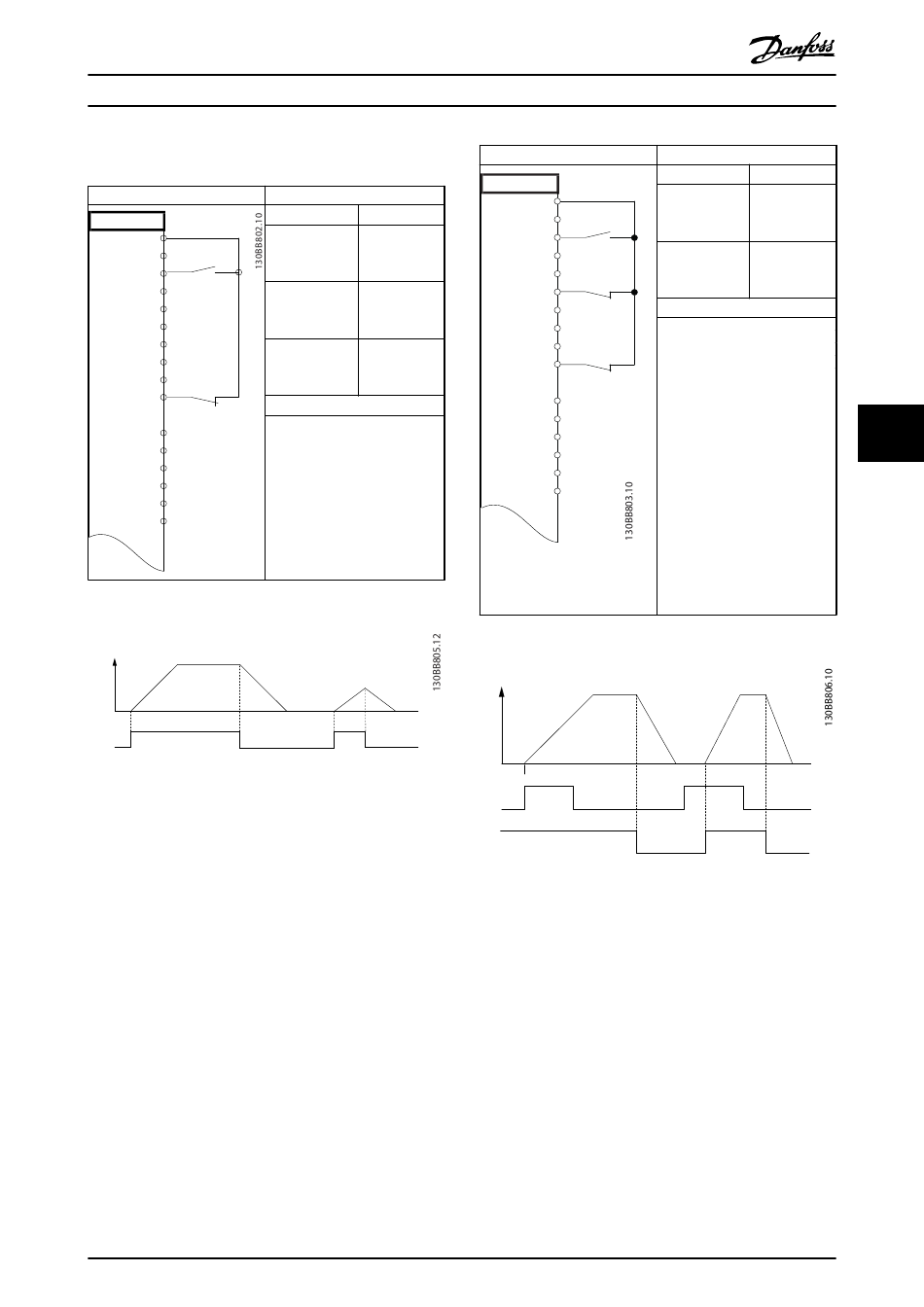

Tabelle 6.7 Start-/Stopp-Befehl mit STO
Speed
Start/Stop (18)
Abbildung 6.2 Start-/Stopp-Befehl mit STO
MG21A403
Bedienungsanleitung
Parameter
Funktion Einstellung
Parameter 5-10 [8]* Start
Klemme 18
Digitaleingang
Parameter 5-12 [0] Ohne
Klemme 27 Funktion
Digitaleingang
Parameter 5-19 [1] S.Stopp/
Klemme 37 Alarm
Sicherer Stopp
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
DIN 37 ist eine Option.
