Elektrische Installation
HINWEIS
POTENZIALAUSGLEICH
Es besteht die Gefahr von Schalttransienten, wenn das Massepotenzial zwischen Frequenzumrichter und System
abweicht. Installieren Sie Ausgleichskabel zwischen den Systemkomponenten. Empfohlener Leitungsquerschnitt: 16 mm
(5 AWG).
FASTENER TORQUE M10 19Nm (14FT-LB), M12 35Nm (26FT-LB)
FASTENER TORQUE M10 19Nm (14FT-LB), M12 35Nm (26FT-LB)
R/L1 91 S/L2 92 T/L3 93 U/T1 96 V/T2 97
1 Erdungsklemme (Erdungsklemmen sind mit einem Symbol
gekennzeichnet)

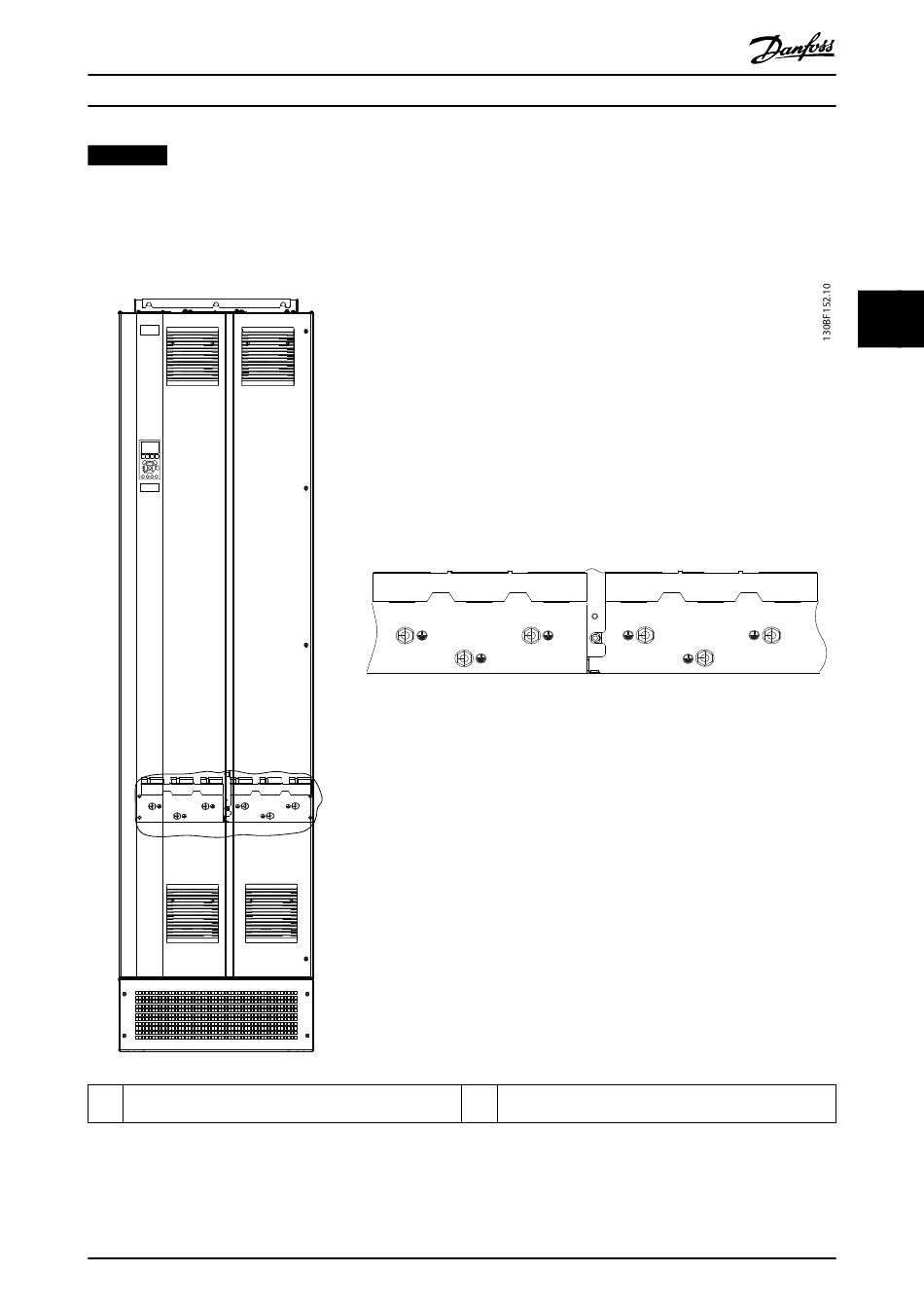

Abbildung 4.1 Erdungsklemmen (D1h abgebildet)
MG21A403
Bedienungsanleitung
FASTENER TORQUE M10 19Nm (14FT-LB), M12 35Nm (26FT-LB)
R/L1 91 S/L2 92
W/T3 98
2
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
FASTENER TORQUE M10 19Nm (14FT-LB), M12 35Nm (26FT-LB)
T/L3 93 U/T1 96
Erdungssymbol
2
V/T2 97 W/T3 98
13
4 4
