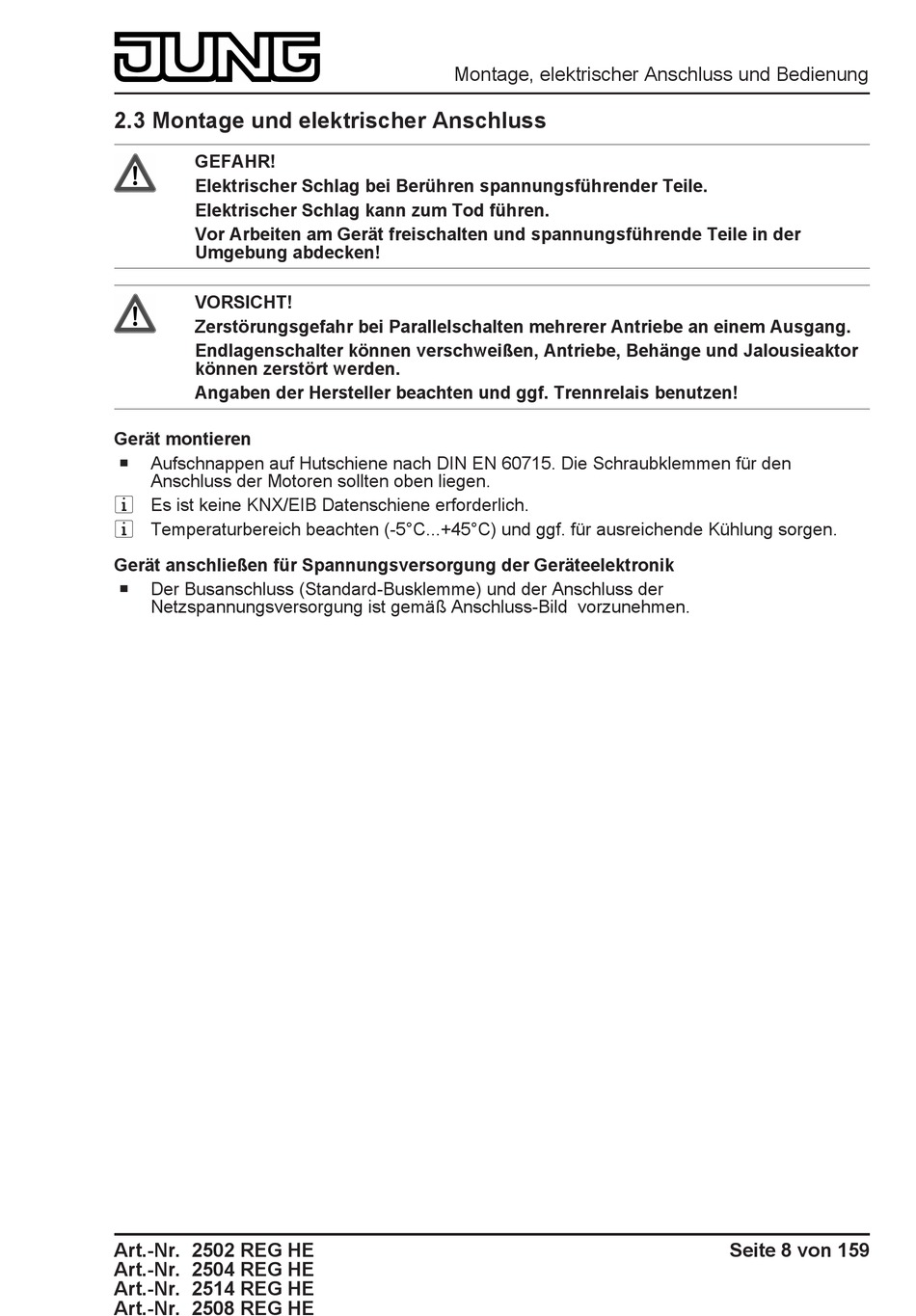

2.3 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
VORSICHT!
Zerstörungsgefahr bei Parallelschalten mehrerer Antriebe an einem Ausgang.
Endlagenschalter können verschweißen, Antriebe, Behänge und Jalousieaktor
können zerstört werden.
Angaben der Hersteller beachten und ggf. Trennrelais benutzen!
Gerät montieren
o
Aufschnappen auf Hutschiene nach DIN EN 60715. Die Schraubklemmen für den
Anschluss der Motoren sollten oben liegen.
i Es ist keine KNX/EIB Datenschiene erforderlich.
i Temperaturbereich beachten (-5°C...+45°C) und ggf. für ausreichende Kühlung sorgen.
Gerät anschließen für Spannungsversorgung der Geräteelektronik
o
Der Busanschluss (Standard-Busklemme) und der Anschluss der
Netzspannungsversorgung ist gemäß Anschluss-Bild vorzunehmen.
Art.-Nr. 2502 REG HE
Art.-Nr. 2504 REG HE
Art.-Nr. 2514 REG HE
Art.-Nr. 2508 REG HE
Montage, elektrischer Anschluss und Bedienung
