2.5 Bedienung

Der Jalousieaktor verfügt über eine Handbedienung für alle Ausgänge. Über ein Tastenfeld mit
4 Funktionstasten und 3 Status-LED auf der Gerätefront können die folgenden Betriebsarten
des Gerätes eingestellt werden...
- Busbetrieb: Bedienung über Tastsensoren oder andere Busgeräte,
- Kurzzeitiger Handbetrieb: Manuelle Bedienung vor Ort mit Tastenfeld, automatische
Rückkehr in Busbetrieb,
- Permanenter Handbetrieb: Manuelle Bedienung vor Ort mit Tastenfeld.
i Die Betriebsarten können durch die Parametrierung des Geräts in der ETS freigegeben
oder gesperrt sein.
i Bei aktivem Handbetrieb ist die Ansteuerung der Ausgänge über den Bus nicht möglich.
i Eine Handbedienung ist nur bei eingeschalteter Netzspannungsversorgung des Aktors
möglich. Bei Busspannungswiederkehr sowie bei einem Netzspannungsausfall wird der
Handbetrieb beendet.
i Der Handbetrieb ist im Busbetrieb durch ein Telegramm sperrbar. Beim Aktivieren der
Sperrung wird der Handbetrieb beendet.
i Weiterführende Informationen zur Handbedienung, insbesondere zu den möglichen
Parametereinstellungen und dem Wechselverhalten zwischen anderen Funktionen des
Jalousieaktors, können im Kapitel "Software-Beschreibung" dieser Dokumentation
nachgelesen werden.

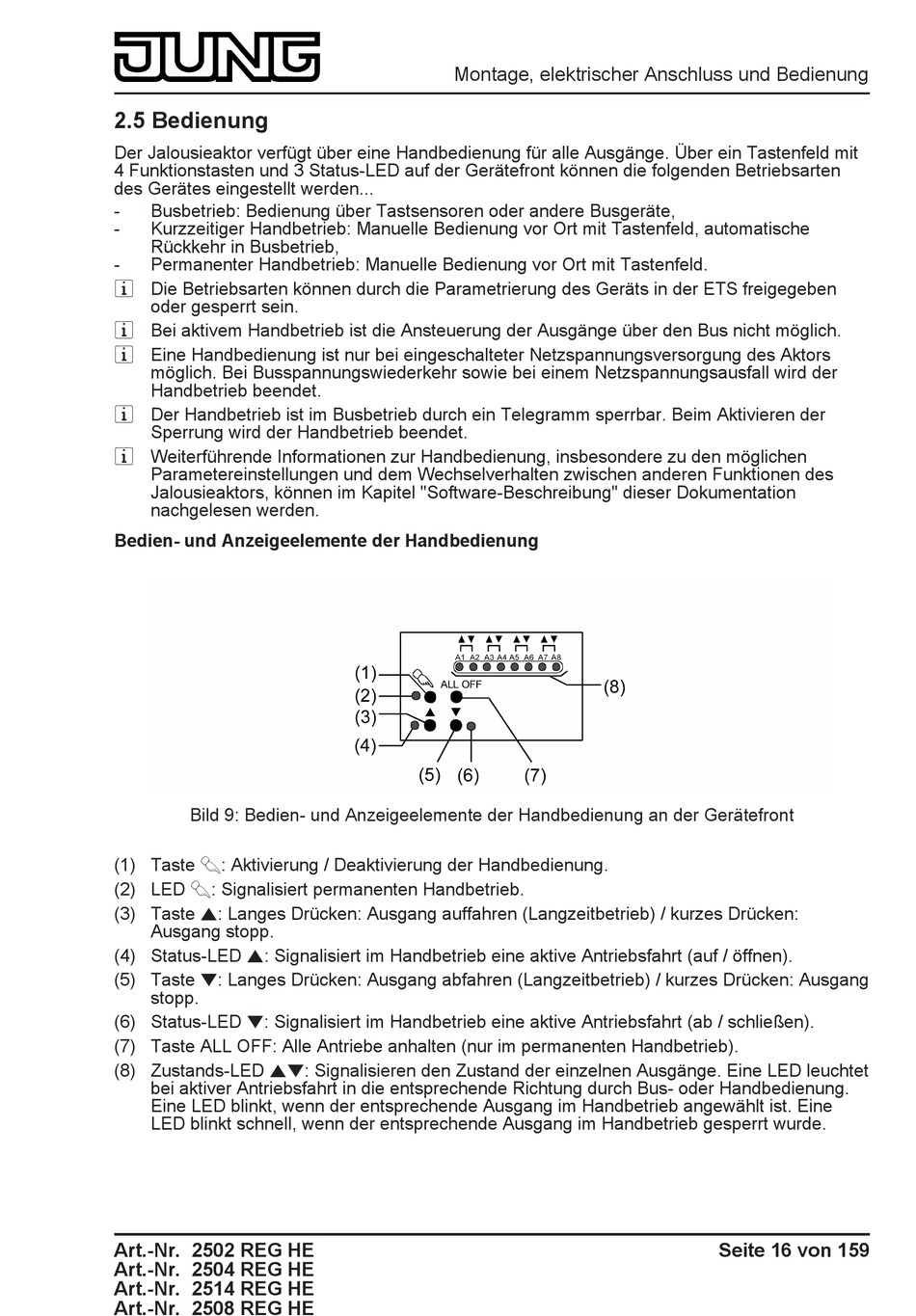

Bedien- und Anzeigeelemente der Handbedienung
Bild 9: Bedien- und Anzeigeelemente der Handbedienung an der Gerätefront
(1) Taste c: Aktivierung / Deaktivierung der Handbedienung.
(2) LED c: Signalisiert permanenten Handbetrieb.
(3) Taste n: Langes Drücken: Ausgang auffahren (Langzeitbetrieb) / kurzes Drücken:
Ausgang stopp.
(4) Status-LED n: Signalisiert im Handbetrieb eine aktive Antriebsfahrt (auf / öffnen).
(5) Taste o: Langes Drücken: Ausgang abfahren (Langzeitbetrieb) / kurzes Drücken: Ausgang
stopp.
(6) Status-LED o: Signalisiert im Handbetrieb eine aktive Antriebsfahrt (ab / schließen).
(7) Taste ALL OFF: Alle Antriebe anhalten (nur im permanenten Handbetrieb).
(8) Zustands-LED no: Signalisieren den Zustand der einzelnen Ausgänge. Eine LED leuchtet
bei aktiver Antriebsfahrt in die entsprechende Richtung durch Bus- oder Handbedienung.
Eine LED blinkt, wenn der entsprechende Ausgang im Handbetrieb angewählt ist. Eine
LED blinkt schnell, wenn der entsprechende Ausgang im Handbetrieb gesperrt wurde.
Art.-Nr. 2502 REG HE
Art.-Nr. 2504 REG HE
Art.-Nr. 2514 REG HE
Art.-Nr. 2508 REG HE
Montage, elektrischer Anschluss und Bedienung
Seite 16 von 159
