WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN

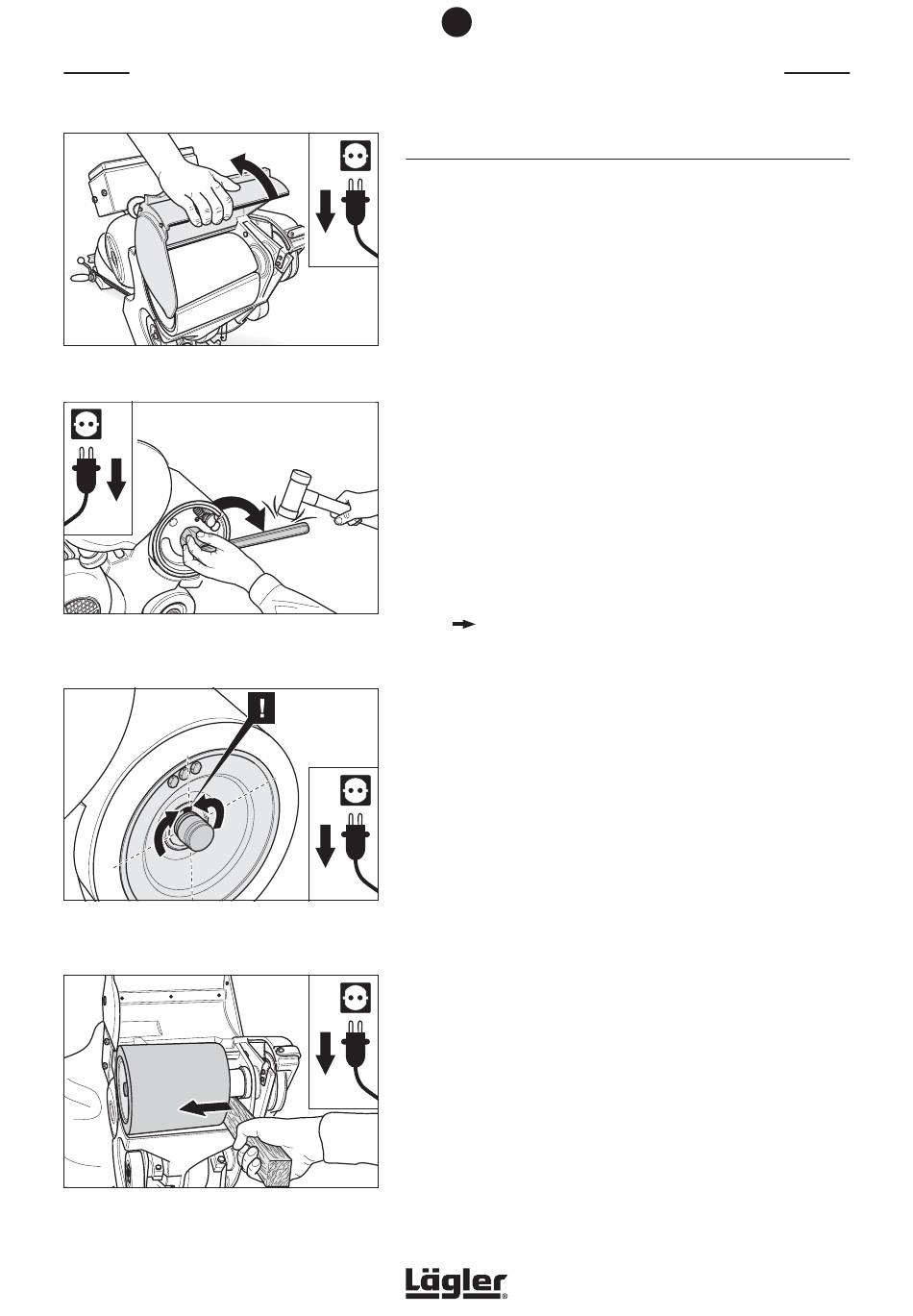

Abb. 74
Den Netzstecker aus der Steckdose ziehen und
den Walzendeckel nach oben klappen.
Abb. 75
Die Walzenmutter im Uhrzeigersinn lösen (Links-
gewinde), gegebenenfalls mit einem gedämpften
Schlag. Niemals einen Stahlhammer benutzen!
Abb. 76
Die Schleifwalze drehen bis die Passfedernut
nach oben zeigt, damit die Passfeder nicht aus
der Welle fallen kann.
Abb. 77
Wenn die Schleifwalze festsitzt, einen Holzhebel
verwenden. Keine Gewalt anwenden!
46
7
7.5 AUSTAUSCH DER SCHLEIFWALZE
Verwenden Sie ausschließlich Original-LÄGLER
(Artikel-Nr. in Abschnitt 11, Ersatzteile ELF)!
1
Ziehen Sie den Ablasshebel am Handgriff bis zum Anschlag
nach oben (Abb. 68). Dadurch wird die Schleifwalze vom
Boden abgehoben.
2
Schalten Sie die Maschine aus und ziehen Sie den Netz-
stecker aus der Steckdose!
3
Kippen Sie die Maschine über die Sturzbügel nach hinten
(Abb. 69), und legen Sie die Maschine vorsichtig auf dem
Boden ab (Abb. 70). Achten Sie auf einen sicheren Stand
der Maschine!
4
Klappen Sie den Walzendeckel an der Vorderseite des Ma-
schinengehäuses nach oben (Abb. 74).
5
Entfernen Sie das Schleifmittel von der Schleifwalze
(
Abschnitt 5.2, Wechsel des Schleifmittels).
6
Stecken Sie den Walzenschlüssel (siehe Werkzeugtasche)
auf die Mutter an der Schleifwalze. Drehen Sie die Mutter
im Uhrzeigersinn (Linksgewinde) von der Schleifwelle
(Abb. 75)!
Nehmen Sie gegebenenfalls einen Schonhammer zu Hilfe.
Benutzen Sie niemals einen Stahlhammer!
7
Drehen Sie die Schleifwalze bis die Passfedernut nach oben
zeigt, damit die Passfeder nicht aus der Welle fallen kann
(Abb. 76).
8
Ziehen Sie die Schleifwalze seitlich aus dem Gehäuse.
Verwenden Sie bei festsitzender Schleifwalze einen Holz-
hebel (Abb. 77), um die Maschine nicht zu beschädigen! Die
Schleifwalze niemals durch Hammerschläge lösen!
9
Reinigen Sie den Wellenstumpf sorgfältig und ölen Sie diesen
leicht ein.
10
Schieben Sie eine neue Schleifwalze auf die Welle. Achten
Sie auf die Passfeder!
®
-Schleifwalzen
ELF 01.01.2019
