WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN
7.7 AUSTAUSCH DER SEITENRÄDER
Verwenden Sie ausschließlich Original-LÄGLER
(Artikel-Nr. in Abschnitt 11, Ersatzteile ELF)!
ACHTUNG!
Um gute Schleifergebnisse zu erreichen, müssen immer beide
Seitenräder ausgetauscht werden!
1
Ziehen Sie den Ablasshebel am Handgriff bis zum Anschlag
nach oben (Abb. 68). Dadurch wird die Schleifwalze vom
Boden abgehoben.
2
Schalten Sie die Maschine aus und ziehen Sie den Netz-
stecker aus der Steckdose!
3
Kippen Sie die Maschine über die Sturzbügel nach hinten
(Abb. 82) und legen Sie die Maschine vorsichtig auf dem
Boden ab (Abb. 83). Achten Sie auf einen sicheren Stand
der Maschine!
4
Lösen Sie die Schraube in der Mitte des Seitenrads und
entfernen Sie die Schraube und die Scheiben (Abb. 84).
Vor dem Ausbau des linken Seitenrads muss der Riemen-
schutz geöffnet werden (Abb. 85).
5
Ziehen Sie das Rad vom Radhebel ab.
6
Schieben Sie das neue Rad auf den Radhebel.
7
Montieren Sie die Scheiben und die Schraube.

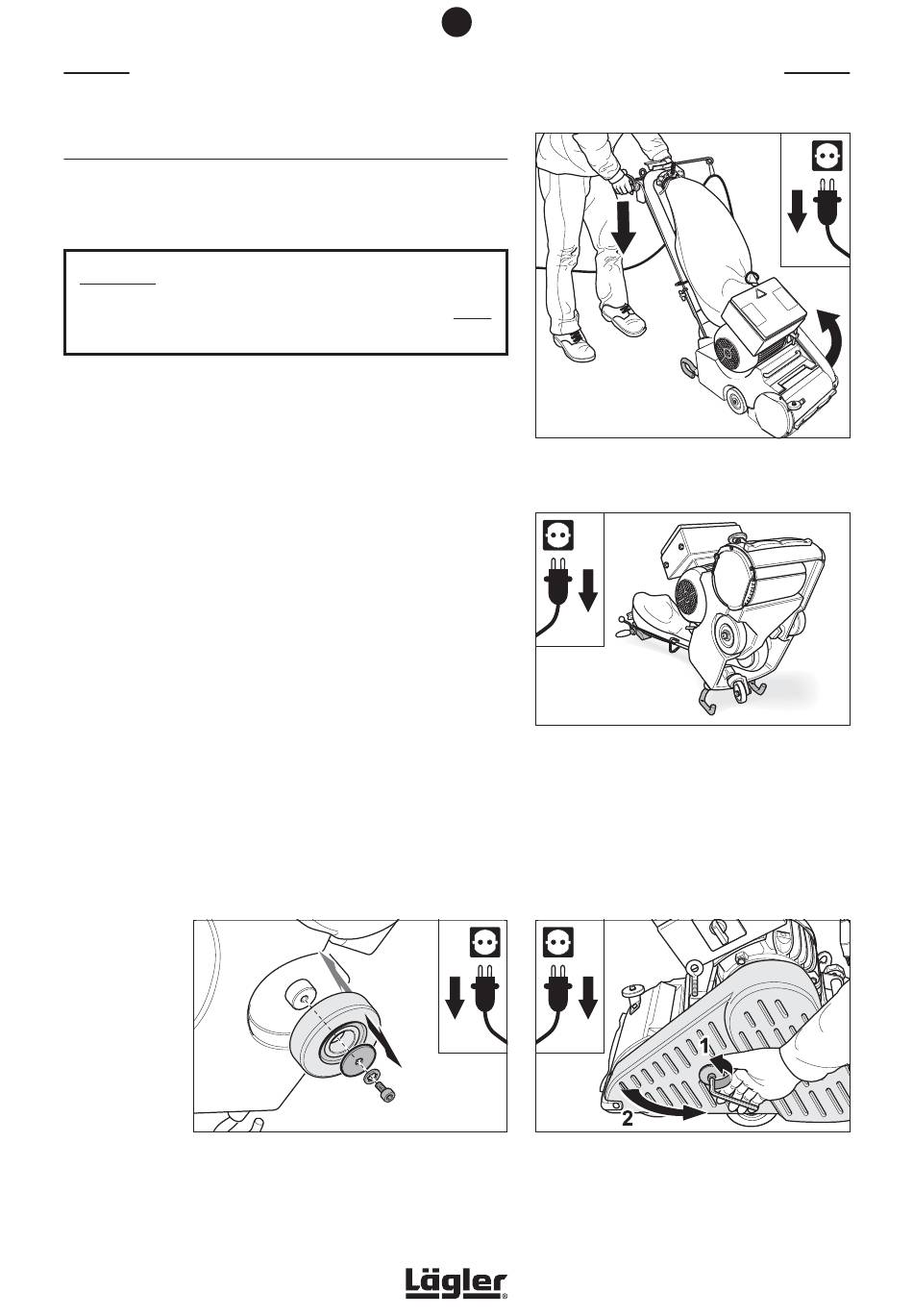

Abb. 84
ELF 01.01.2019
Deutsch
®
-Seitenräder
Die Schraube mit den Scheiben in der Mitte des
Rads entfernen und das Seitenrad abnehmen.
Der Zusammenbau erfolgt in umgekehrter Rei-
henfolge.
7
Abb. 82
Den Netzstecker aus der Steckdose ziehen und
die Maschine über die Sturzbügel nach hinten
kippen.
Abb. 83
Die Maschine vorsichtig auf dem Boden ablegen.
Auf einen sicheren Stand der Maschine achten!
Abb. 85
Den Netzstecker aus der Steckdose ziehen und
den Riemenschutz öffnen.
