WARTUNGSARBEITEN UND AUSTAUSCH VON VERSCHLEISSTEILEN
6
Drücken Sie den Riemenspanner nach links und spannen Sie
damit den Keilriemen für den Ventilator (Abb. 97, 1). Halten
Sie den Keilriemenspanner in seiner Position fest und ziehen
Sie gleichzeitig die Klemmschraube am Riemenspanner
vorsichtig fest (Abb. 97, 2).
Der Keilriemen ist richtig gespannt, wenn er mit normalem
Kraftaufwand noch um ca. 1 cm zusammengedrückt werden
kann (Abb. 98).
7
Ziehen Sie die beiden Motormuttern fest (Abb. 99).
8
Schließen Sie den Riemenschutz (Abb. 100).
ACHTUNG!
•
Spannen Sie die Keilriemen nie zu stark! Sonst können
die Keilriemen und die Kugellager beschädigt werden!
•
Prüfen Sie nach einiger Zeit die Keilriemenspannung!
Die Keilriemen müssen gegebenenfalls nachgespannt
werden!
ELF 01.01.2019
Deutsch
7

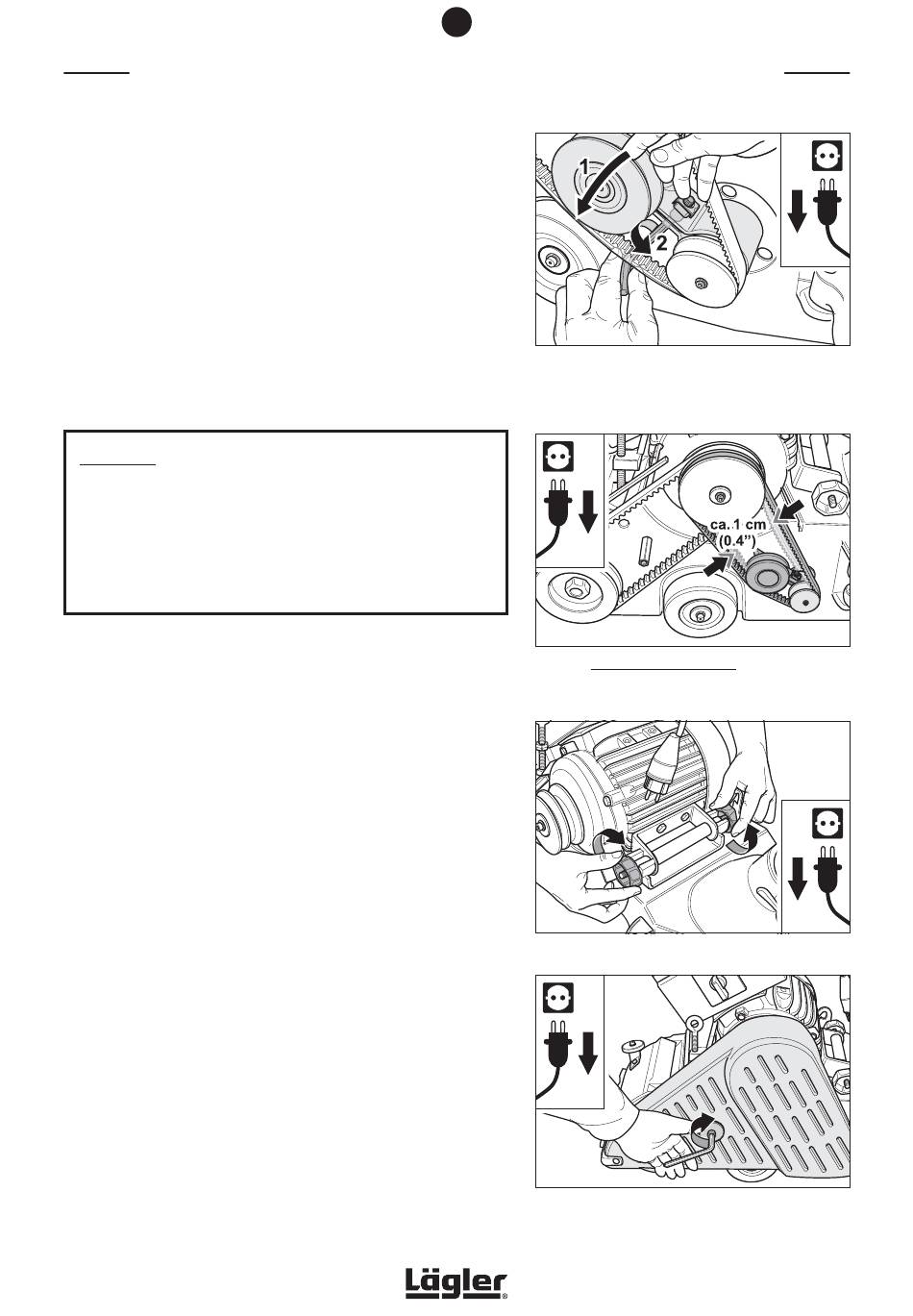

Abb. 97
Zum Spannen des Keilriemens für den Ventilator
den Riemenspanner nach links drücken (1)
und gleichzeitig die Klemmschraube vorsichtig
festziehen (2).
Abb. 98
Richtige Riemenspannung:
Der Keilriemen soll noch um ca. 1 cm zusammen-
gedrückt werden können.
Abb. 99
Die beiden Motormuttern festziehen.
Abb. 100 Den Riemenschutz schließen.
53
